Maschera di saldatura blu multilivello PCB Copper 35um Circuit Board With Edge Castellated Plating

MOQ:	1pcs
prezzo:	USD9.99-99.99
Imballaggio standard:	Vuoto bags+Cartons
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000pcs al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

La Cina

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-484.V1.0

Materiale di base:

Numero di strati:

4 strati

Spessore del PCB:

1.6mm ±0.16

Dimensione del PCB:

160.06 x 114,2 mm = 25 PCS

Maschera di saldatura:

Fabbricazione a partire da fibre sintetiche:

Bianco

Peso di rame:

Strato interno esterno 18 di strato 35 um/um

Finitura superficiale:

Oro per immersione

Evidenziare:

Circuito a più strati turrito del PWB

circuito a più strati del PWB 35um

circuito turrito 35um

Descrizione del prodotto

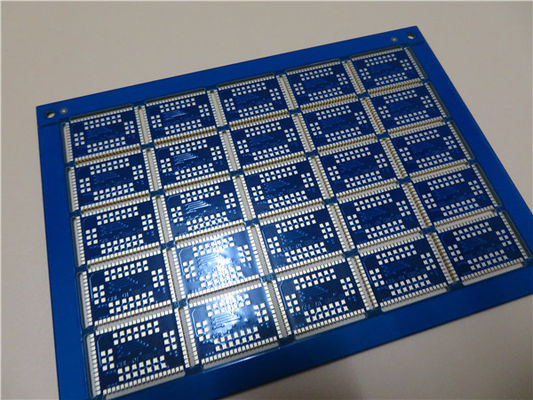

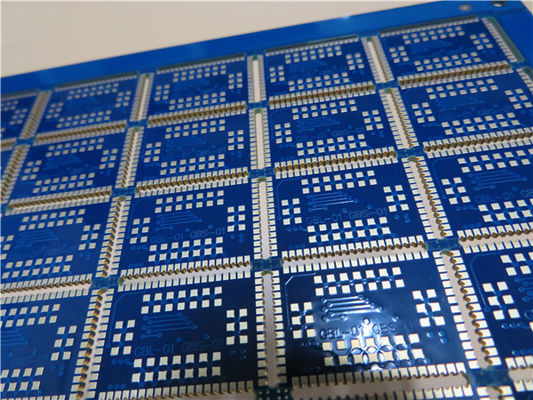

Prototipo del PWB che fabbrica il circuito a più strati del PWB sviluppato su FR-4 con la placcatura di Catellated del bordo

1,1 descrizione generale

Ciò è un tipo di PWB a più strati sviluppato sul substrato FR-4 con il Tg 135°C per l'applicazione degli acceleratori atomici. È spesso 1,6 millimetri con il silkscreen bianco (Taiyo) sulla maschera blu della lega per saldatura (Onstatic) e l'oro di immersione sui cuscinetti. Il materiale di base proviene da Shengyi che fornisce 25 su PCBs per pannello. Sono fabbricati per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 25 pannelli sono imballati per la spedizione.

1,2 caratteristiche e benefici

Assemblee senza piombo con una temperatura massima di riflusso di 260℃.

Buona resistenza di ossidazione e buona dissipazione di calore.

Buon effetto ombra

Prova elettrica e prova ad alta tensione

8000 tipi di PWB al mese

Nessuna quantità di ordine minimo. 1 pezzo è disponibile.

Prova gratuita del prototipo del PWB

1,3 applicazioni

GPS che segue dispositivo

Trasformatori elettrici

Modem di USB

Sistemi acustici portatili

Giocatore del gioco

1,4 parametro e scheda di dati

DIMENSIONE DEL PWB	160,06 x 114.2mm=25PCS
TIPO DEL BORDO	PWB a più strati
Numero degli strati	un PWB di 4 strati
Componenti di superficie del supporto	SÌ
Attraverso le componenti del foro	SÌ
ACCATASTAMENTO DI STRATO	Strato superiore --- 0.018mm +plating
	2116 dei PP (54%) + 1080 (64%) +2116 (54%)
	Innerlayer 1 --- 0.018mm
	Il centro FR-4 --- 0.79mm
	Innerlayer 2 --- 0.018mm
	2116 dei PP (54%) + 1080 (64%) +2116 (54%)
	Strato inferiore --- 0.018mm +plating
TECNOLOGIA
Traccia e spazio minimi:	mil 7,8 mil/7,1
Fori minimi/massimi:	0,4 millimetri /3.175 millimetro
Numero dei fori differenti:	5
Numero dei luoghi di perforazione:	491
Numero delle scanalature macinate:	60
Numero dei ritagli interni:	0
Controllo di impedenza:	0
Numero del dito dell'oro:	0
MATERIALE DEL BORDO
In vetro epossidico:	FR-4 Tg135℃, S1141, Shengyi
Esterno finale della stagnola:	1 oncia
Stagnola finale interna:	0,5 once
Altezza finale del PWB:	1.6mm ±0.16
PLACCAGGIO E RICOPRIRE
Finitura superficia	Oro di immersione (22,5%) 0.1µm più del nichel di 3µm
Saldi la maschera per applicarsi a:	ALTO e basso, minimo 12micron
Colore della maschera della lega per saldatura:	Blu, R-500 BL, Onstatic
Tipo della maschera della lega per saldatura:	LPSM
CONTOUR/CUTTING	Percorso
MARCATURA
Lato della leggenda componente	ALTO e basso.
Colore della leggenda componente	Bianco, S-380W, Taiyo
Produttore Name o logo:	Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged
VIA	foro metallizzato (PTH), dimensione minima 0.3mm.
VALUTAZIONE DI FLAMIBILITY	Approvazione minuto dell'UL 94-V0.
TOLLERANZA DI DIMENSIONE
Dimensione del profilo:	0,0059"
Placcatura del bordo:	0,0029"
Tolleranza del trapano:	0,002"
PROVA	Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE	archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO	Universalmente, globalmente.

1,5 capacità della consegna veloce

Tipi	Termine d'esecuzione normale (≦1m2)	Termine d'esecuzione veloce (≦1m2)
2L	5 giorni	1 giorno
4L	5 giorni	2 giorni
6L	6 giorni	3 giorni
8L	7 giorni	4 giorni
10L	9 giorni	6 giorni
12L	10 giorni	6 giorni
14L	13 giorni	7 giorni
16L	14 giorni	7 giorni
18L	15 giorni	9 giorni
20L	16 giorni	10 giorni
22L	17 giorni	11 giorno
24L	18 giorni	12 giorni
26L	19 giorni	13 giorni
28L	20 giorni	14 giorni
30L	21 giorno	15 giorni
32L	22 giorni	16 giorni
>32 strati	In corso	In corso

Nota:

il termine d'esecuzione 1.The è per nuovo ordine

2.Exclude domenica, feste

3.There è limitazione di ordine ogni giorno.

tempo di spedizione 4.Exclude

tecniche speciali 5.Exclude, quali rame pesante, la maschera peelable, i ciechi/sepolto via ecc.

comunicazioni 6.Exclude per l'organizzazione delle domande.
