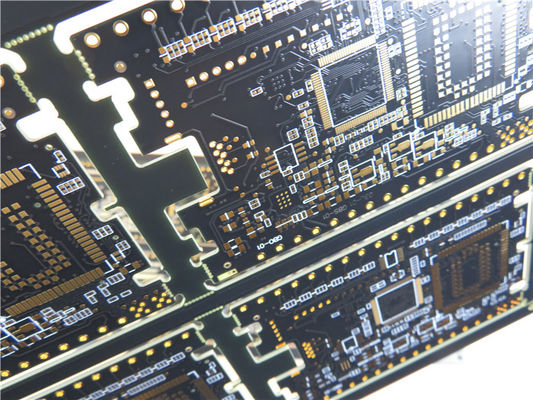

4 strati ramano il bordo Matt Black Mask del PWB di 35um FR4

MOQ:	1pcs
prezzo:	USD9.99-99.99
Imballaggio standard:	Vuoto bags+Cartons
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000pcs al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

La Cina

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-485.V1.0

Materiale di base:

Conteggio di strato:

4 strati

Spessore del PWB:

1.6mm

Dimensione del PWB:

320 x 151=6 PCS

Maschera della lega per saldatura:

Il nero di Matt

Silkscreen:

Bianco

Peso di rame:

Strato interno esterno 18 di strato 35 um/um

Finitura superficia:

oro di immersione

Evidenziare:

4 strati di FR4 del bordo del PWB

Bordo di rame del PWB di 35um FR4

35um di rame bordo del PWB di 4 strati

Descrizione del prodotto

Montaggio del campione del PWB del prototipo con un'impedenza di 50 ohm sviluppata su FR-4 con Matt Black Mask e l'oro di immersione

1,1 descrizione generale

Ciò è un tipo di 4 strati dell'impedenza che il PWB controllato ha sviluppato sul substrato FR-4 con il Tg 170°C per l'applicazione del sistema di posizione. un'impedenza complanare di 50 ohm con lo spazio di 15mil track/11mil sullo strato inferiore 4. È un silkscreen spesso e bianco da 1,60 millimetri sulla maschera nera opaca della lega per saldatura che copre entrambi i lati e l'oro di immersione sui cuscinetti. Il materiale di base è FR-4 IT180 da ITEQ Corp., intero bordo che fornisce 6 PCBs per pannello. Sono fabbricati per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 25 pannelli sono imballati per la spedizione.

1,2 caratteristiche e benefici

Materiale standard industriale con l'alto Tg (175℃ da DSC) e l'affidabilità termica eccellente;

Assemblee senza piombo con una temperatura massima di riflusso di 260℃;

Planarity di superficie eccellente, utili per PCBs con i pacchetti di BGA ridurre incidenza guasti durante l'assemblea e la saldatura;

La progettazione di ingegneria impedisce i problemi l'avvenimento pre nella produzione;

Metodo di spedizione differenziato;

Classe 3 della classe 2/IPC di IPC;

1,3 applicazioni

Generatore di rf

Inseguimento del GPS

Sfasatori

1,4 parametro e scheda di dati

DIMENSIONE DEL PWB	320 x 151=6 PCS
TIPO DEL BORDO	PWB a più strati
Numero degli strati	4 strati
Componenti di superficie del supporto	SÌ
Attraverso le componenti del foro	SÌ
ACCATASTAMENTO DI STRATO	rame ------- strato SUPERIORE di 17.8um (0.5oz) +plate
	Prepreg 0.21mm
	rame ------- 17.8um (0.5oz) MidLayer 1
	FR-4 1.0mm
	rame ------- 17.8um (0.5oz) MidLayer 2
	Prepreg 0.21mm
	rame ------- strato di 17.8um (0.5oz) +plate BOT
TECNOLOGIA
Traccia e spazio minimi:	mil 5,9 mil/5,9
Fori minimi/massimi:	0,3 millimetri/3,175 millimetri
Numero dei fori differenti:	9
Numero dei luoghi di perforazione:	1120
Numero delle scanalature macinate:	24
Numero dei ritagli interni:	0
Controllo di impedenza:	un'impedenza complanare di 50 ohm con lo spazio di 15mil track/11mil sullo strato inferiore 4
Numero del dito dell'oro:	0
MATERIALE DEL BORDO
In vetro epossidico:	FR-4 Tg170℃, er<5>
Esterno finale della stagnola:	1 oncia
Stagnola finale interna:	0,5 once
Altezza finale del PWB:	1,6 millimetri ±0.16
PLACCAGGIO E RICOPRIRE
Finitura superficia	Oro di immersione (22,1%) 0.1µm più del nichel di 3µm
Saldi la maschera per applicarsi a:	ALTO e basso, minimo 12micron
Colore della maschera della lega per saldatura:	Matt Black, PSR-2000 ME8-160PS
Tipo della maschera della lega per saldatura:	LPSM
CONTOUR/CUTTING	Percorso
MARCATURA
Lato della leggenda componente	ALTO e basso
Colore della leggenda componente	Bianco, S-380W, marca di Taiyo
Produttore Name o logo:	Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged
VIA	Foro metallizzato (PTH), dimensione minima 0.3mm.
VALUTAZIONE DI FLAMIBILITY	Approvazione minuto dell'UL 94-V0.
TOLLERANZA DI DIMENSIONE
Dimensione del profilo:	0,0059"
Placcatura del bordo:	0,0029"
Tolleranza del trapano:	0,002"
PROVA	Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE	archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO	Universalmente, globalmente.

1,5 capacità della consegna veloce

Tipi	Termine d'esecuzione normale (㎡del ≦1)	Termine d'esecuzione veloce (㎡del ≦1)
2L	5 giorni	1 giorno
4L	5 giorni	2 giorni
6L	6 giorni	3 giorni
8L	7 giorni	4 giorni
10L	9 giorni	6 giorni
12L	10 giorni	6 giorni
14L	13 giorni	7 giorni
16L	14 giorni	7 giorni
18L	15 giorni	9 giorni
20L	16 giorni	10 giorni
22L	17 giorni	11 giorno
24L	18 giorni	12 giorni
26L	19 giorni	13 giorni
28L	20 giorni	14 giorni
30L	21 giorno	15 giorni
32L	22 giorni	16 giorni
>32 strati	In corso	In corso

Nota:

il termine d'esecuzione 1.The è per nuovo ordine.

2.Exclude domenica, feste.

3.There è limitazione di ordine ogni giorno.

tempo di spedizione 4.Exclude.

tecniche speciali 5.Exclude, quali rame pesante, la maschera peelable, i ciechi/sepolto via ecc.

comunicazioni 6.Exclude per l'organizzazione delle domande.

Tag:

FR4 PCB Board,

6 Layer FR4 PCB Board,

Mobile Broadband Gold Finger PCB
