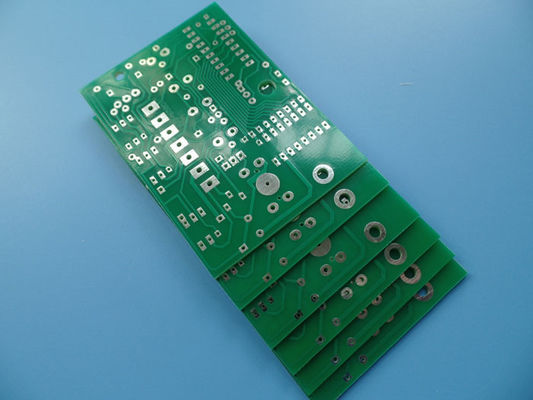

Circuito stampato a strato singolo PCB FR-4 su un lato con HASL senza piombo per interruttore
1.1 Descrizione generale
Si tratta di un tipo di circuito stampato a strato singolo costruito su substrato FR-4 con Tg 130°C per l'applicazione di interruttori. Ha uno spessore di 1,6 mm senza serigrafia sulla maschera di saldatura verde (Taiyo) e HASL sui cuscinetti. Il materiale di base proviene da Taiwan ITEQ che fornisce 1 PCB per pannello. Sono fabbricati secondo IPC 6012 Classe 2 utilizzando i dati Gerber forniti. Ogni 25 pannelli vengono imballati per la spedizione.
1.2 Caratteristiche e vantaggi
Eccellente bagnatura durante la saldatura dei componenti e può evitare la corrosione del rame.
Giuste istruzioni di fabbricazione (MI)
Spessore stencil gratuito inviato per il nuovo utente
1.3 Applicazioni
Motori elettrici
Antenna Wi-Fi esterna
Generatore di forme d'onda
Convertitore CC CC isolato
Sistemi di controllo degli accessi fisici
1.4 Parametri e scheda tecnica
| DIMENSIONE DEL PCB |
62 x 41,6 mm = 1 pezzo |
| TIPO DI SCHEDA |
PCB a faccia singola |
| Numero di strati |
1 strato |
| Componenti per montaggio superficiale |
NO |
| Componenti con foro passante |
SÌ |
| IMPILAZIONE DI STRATI |
Rame ------- Strato SUPERIORE da 35 um (1 oncia). |
| FR-4 1,5 mm |
| TECNOLOGIA |
|
| Traccia e spazio minimi: |
8mil/9mil |
| Fori minimi/massimi: |
0,5/7,1 mm |
| Numero di fori diversi: |
5 |
| Numero di fori: |
47 |
| Numero di slot fresati: |
0 |
| Numero di ritagli interni: |
0 |
| Controllo dell'impedenza |
NO |
| MATERIALE DELLA SCHEDA |
|
| Vetro epossidico: |
FR-4 1,5 mm, Tg>130 ℃ |
| Lamina finale esterna: |
1 oncia |
| Lamina finale interna: |
0 once |
| Altezza finale del PCB: |
1,6 mm±0,16 |
| PLACCATURA E RIVESTIMENTO |
|
| Finitura superficiale |
Livellamento per saldatura ad aria calda (HASL), senza piombo, Sn>=2,54 µm |
| La maschera per saldatura si applica a: |
Fondo, minimo 12 micron |
| Colore maschera di saldatura: |
Verde lucido, Taiyo PSR-2000GT600D |
| Tipo di maschera di saldatura: |
LPSM |
| CONTORNO/TAGLIO |
Instradamento |
| MARCATURA |
|
| Lato della legenda del componente |
nessuna serigrafia richiesta |
| Colore della legenda del componente |
nessuna serigrafia richiesta |
| Nome o logo del produttore: |
Nessun requisito speciale |
| VIA |
Foro passante non placcato (NPTH) |
| GRADO DI INFIAMMABILITA' |
Approvazione UL 94-V0 MIN. |
| TOLLERANZA DIMENSIONALE |
|
| Dimensione del contorno: |
0,0059" (0,15 mm) |
| Placcatura della tavola: |
0,0030" (0,076 mm) |
| Tolleranza della punta: |
0,002" (0,05 mm) |
| TEST |
Test elettrico al 100% prima della spedizione |
| TIPO DI OPERA DA FORNIRE |
file di posta elettronica, Gerber RS-274-X, PCBDOC ecc |
| ZONA DI SERVIZIO |
In tutto il mondo, globalmente. |
1.5 Le nostre capacità dei circuiti stampati di guida 2020
1. Vie cieche, Vie interrate N+8+N
2. Circuiti stampati flessibili
3. Tavole in rame pesante da 10 once
4. Classe IPC 2, Classe IPC 3
5. PCB senza piombo (conforme alla direttiva RoHS)
6. PCB multistrato fino a 32
7. PCB con nucleo metallico (MCPCB)
8. Produttore di PCB conforme alla direttiva RoHS
9. PCB flessibile rigido
10. PCB RF / PCB ad alta frequenza
11. Foro passante, BGA, Gold Finger, Cupola sul bordo
12. Via-in-pad, vie riempite
