PWB parteggiato del substrato dei materiali FR4 di RoHS singolo senza piombo per il trasformatore

MOQ:	1pcs
prezzo:	USD9.99-99.99
Imballaggio standard:	Vuoto bags+Cartons
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000pcs al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

La Cina

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-488.V1.0

Materiale di base:

Conteggio di strato:

1 strato

Spessore del PWB:

1.6mm ±0.16

Dimensione del PWB:

108.3x 110.6mm=6PCS

Maschera della lega per saldatura:

Verde di lucentezza

Silkscreen:

Bianco

Peso di rame:

Finitura superficia:

Livellamento di saldatura dell'aria calda (HASL), senza piombo

Evidenziare:

PWB parteggiato dei materiali di RoHS singolo

Singolo PWB parteggiato del substrato FR4

PWB a un solo strato di RoHS

Descrizione del prodotto

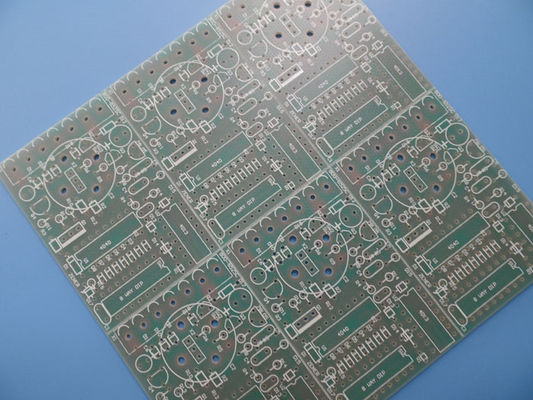

Singola latta a un solo strato semplice parteggiata del circuito del PWB/PCBs placcato cavo per il trasformatore

1,1 descrizione generale

Ciò è un tipo di circuito stampato di 1 strato sviluppato sul substrato FR-4 con il Tg 130°C per l'applicazione del trasformatore. È spesso 1,6 millimetri con il silkscreen bianco (Taiyo) sulla maschera verde della lega per saldatura (Taiyo) e HASL sui cuscinetti. Il materiale di base proviene da Taiwan ITEQ che fornisce 6 sul PWB per pannello. Sono fabbricati per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 25 pannelli sono imballati per la spedizione.

1,2 caratteristiche e benefici

Assemblee senza piombo con una temperatura massima di riflusso di 260℃.

La bagnatura eccellente durante la saldatura e della componente può evitare la corrosione di rame.

ISO9001, ISO14001, UL ha certificato la fabbrica fabbricante.

Micro-sezione e prova di stress termico

Materiali di RoHS

Nessun MOQ, basso costo per i prototipi e piccola quantità di funzionamenti.

1,3 applicazioni

Router WiFi

Un'antenna di 2,4 gigahertz

Antenna della microstriscia

Tecnologia inclusa

1,4 parametro e scheda di dati

DIMENSIONE DEL PWB	108.3x 110.6mm=6PCS
TIPO DEL BORDO	Singolo PWB parteggiato
Numero degli strati	1 strato
Componenti di superficie del supporto	no
Attraverso le componenti del foro	SÌ
ACCATASTAMENTO DI STRATO	Rame ------- strato SUPERIORE 35um (1oz)
ACCATASTAMENTO DI STRATO	FR-4 1,5 millimetri
TECNOLOGIA
Traccia e spazio minimi:	7mil/8.3mil
Fori minimi/massimi:	0.4/5.54mm
Numero dei fori differenti:	9
Numero dei luoghi di perforazione:	88
Numero delle scanalature macinate:	0
Numero dei ritagli interni:	0
Controllo di impedenza	no
MATERIALE DEL BORDO
In vetro epossidico:	FR-4 1.5mm, Tg>130℃
Esterno finale della stagnola:	1oz
Stagnola finale interna:	0oz
Altezza finale del PWB:	1.6mm ±0.16
PLACCAGGIO E RICOPRIRE
Finitura superficia	Livellamento di saldatura dell'aria calda (HASL), senza piombo, Sn>=2.54µm
Saldi la maschera per applicarsi a:	Inferiore, minimo 12micron
Colore della maschera della lega per saldatura:	Verde di lucentezza, Taiyo PSR-2000GT600D
Tipo della maschera della lega per saldatura:	LPSM
CONTOUR/CUTTING	Percorso
MARCATURA
Lato della leggenda componente	Inferiore
Colore della leggenda componente	Bianco, IJR-4000 MW300, Taiyo Supplied.
Produttore Name o logo:	Nessun requisito speciale
VIA	Non foro metallizzato (NPTH)
VALUTAZIONE DI FLAMIBILITY	Approvazione minuto dell'UL 94-V0.
TOLLERANZA DI DIMENSIONE
Dimensione del profilo:	0,0059" (0.15mm)
Placcatura del bordo:	0,0030" (0.076mm)
Tolleranza del trapano:	0,002" (0.05mm)
PROVA	Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE	archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO	Universalmente, globalmente.
