Densamente doppio PWB parteggiato FR4 di 3.0mm con l'oro di immersione

MOQ:	1pcs
prezzo:	USD9.99-99.99
Imballaggio standard:	Vuoto bags+Cartons
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000pcs al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

La Cina

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-492.V1.0

Materiale di base:

Conteggio di strato:

2 strati

Spessore del PWB:

3,0 millimetri ±0.3

Dimensione del PWB:

225 x 290mm=48PCS

Maschera della lega per saldatura:

Verde

Silkscreen:

Bianco

Peso di rame:

Finitura superficia:

oro di immersione

Evidenziare:

Doppio PWB parteggiato spesso

il doppio di 3.0mm ha parteggiato PWB

bordo spesso del PWB di 3.0mm

Descrizione del prodotto

PWB parteggiato spesso del circuito stampato doppio 3.0mm sviluppato su FR-4 con l'oro di immersione per dell'acquisizione dei dati.

1,1 descrizione generale

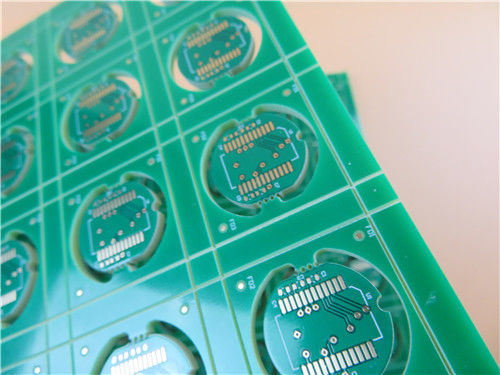

Ciò è un tipo di PWB spesso di 3.0mm sviluppato sul doppio substrato parteggiato FR-4 con il Tg 150°C per l'applicazione di dell'acquisizione dei dati. È piccolo circuito rotondo panelized 48 su. V tagliato (scanalatura di v) e router sono usati sul pannello, segni fiduciari sono intorno ad ogni bordo. Altre specifiche sono maschera verde della lega per saldatura, silkscreen bianco ed oro di immersione. Il substrato del materiale di base proviene da ITEQ IT-158. Sono fabbricati per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 20 pannelli sono imballati per la spedizione.

1,2 caratteristiche e benefici

È compatibile senza piombo;

RoHS compiacente ed adatto a bisogni termici di affidabilità;

Alto solderability, non sollecitazione dei circuiti e meno contaminazione della superficie del PWB;

Il processo di SMT è resistente alla saldatura di riflusso, resistente riprendere;

Tasso ammissibile dei prodotti di prima produzione: >95%

Ingegneri professionisti e con esperienza;

Consegna in tempo: >98%

Tasso di reclamo del cliente: <1>

1,3 applicazioni

Inseguitori di GPS

Antenna del router

modem 4G

1,4 parametro e scheda di dati

DIMENSIONE DEL PWB	225 x 290mm=48PCS
TIPO DEL BORDO	Doppio PWB parteggiato
Numero degli strati	2 strati
Componenti di superficie del supporto	SÌ
Attraverso le componenti del foro	no
ACCATASTAMENTO DI STRATO	rame ------- strato SUPERIORE di 18um (0.5oz) +plate
	FR-4 2.9mm
	rame ------- strato di 18um (0.5oz) +plate BOT
TECNOLOGIA
Traccia e spazio minimi:	mil 10 mil/9
Fori minimi/massimi:	0,4 millimetri/0,8 millimetri
Numero dei fori differenti:	2
Numero dei luoghi di perforazione:	27
Numero delle scanalature macinate:	56
Numero dei ritagli interni:	0
Controllo di impedenza:	no
Numero del dito dell'oro:	0
MATERIALE DEL BORDO
In vetro epossidico:	FR-4 Tg135℃, er<5>
Esterno finale della stagnola:	1 oncia
Stagnola finale interna:	1 oncia
Altezza finale del PWB:	3,0 millimetri ±0.3
PLACCAGGIO E RICOPRIRE
Finitura superficia	Oro di immersione (32,1%) 0.05µm più del nichel di 3µm
Saldi la maschera per applicarsi a:	ALTO e basso, minimo 12micron
Colore della maschera della lega per saldatura:	Verde, PSR-2000GT600D, Taiyo Supplied.
Tipo della maschera della lega per saldatura:	LPSM
CONTOUR/CUTTING	Percorso, fori del bollo.
MARCATURA
Lato della leggenda componente	ALTO e basso.
Colore della leggenda componente	Bianco, IJR-4000 MW300, marca di Taiyo
Produttore Name o logo:	Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged
VIA	Foro metallizzato (PTH), dimensione minima 0.4mm.
VALUTAZIONE DI FLAMIBILITY	Approvazione minuto dell'UL 94-V0.
TOLLERANZA DI DIMENSIONE
Dimensione del profilo:	0,0059"
Placcatura del bordo:	0,0029"
Tolleranza del trapano:	0,002"
PROVA	Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE	archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO	Universalmente, globalmente.
