Dettagli:
Termini di pagamento e spedizione:
|

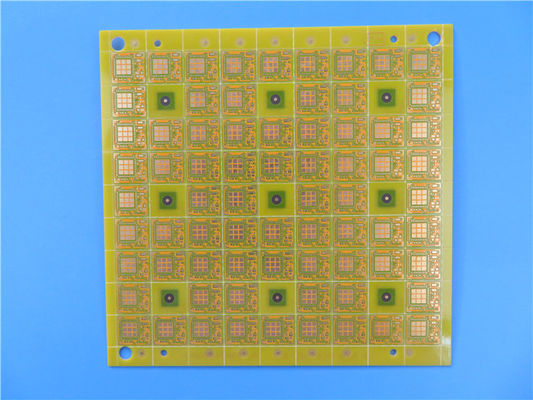

| Materiale di base: | FR-4 | Conteggio di strato: | 4 strati |
|---|---|---|---|
| Spessore del PWB: | 0.52-0.56mm | Dimensione del PWB: | 100 x 105mm=72PCS |
| Maschera della lega per saldatura: | Verde | Silkscreen: | N/A |
| Peso di rame: | Strato interno esterno 18 di strato 35 um/um | Finitura superficia: | oro di immersione |
| Evidenziare: | bordo del PWB FR4 di 0.5mm,Bordo sottile del PWB FR4,circuito sottile di 0.5mm |
||
| DIMENSIONE DEL PWB | 100 x 105mm=72PCS |
| TIPO DEL BORDO | PWB a più strati |
| Numero degli strati | 4 strati |
| Componenti di superficie del supporto | SÌ |
| Attraverso le componenti del foro | NO |
| ACCATASTAMENTO DI STRATO | rame ------- CS della CIMA di 18um (0.5oz) +plate |
| prepreg 4mil | |
| rame ------- aereo della terra 18um (0.5oz) | |
| 5mil FR-4 | |
| rame ------- aereo di 18um (0.5oz) PWR | |
| prepreg 4mil | |
| rame ------- aereo di 18um (0.5oz) PWR | |
| TECNOLOGIA | |
| Traccia e spazio minimi: | 4mil/4mil |
| Fori minimi/massimi: | 0.3/2.50mm |
| Numero dei fori differenti: | 31 |
| Numero dei luoghi di perforazione: | 2315 |
| Numero delle scanalature macinate: | 0 |
| Numero dei ritagli interni: | 0 |
| Controllo di impedenza | no |
| MATERIALE DEL BORDO | |
| In vetro epossidico: | FR-4, ITEQ IT140 TG>135, er<5> |
| Esterno finale della stagnola: | 1oz |
| Stagnola finale interna: | 0.5oz |
| Altezza finale del PWB: | 0.52-0.56mm |
| PLACCAGGIO E RICOPRIRE | |
| Finitura superficia | Oro 0.025µm di immersione più del nichel di 3µm (14,9% aree) |
| Saldi la maschera per applicarsi a: | ALTO e basso, minimo 12micron |
| Colore della maschera della lega per saldatura: | Giallo, Taiyo PSR-2000GT600D |
| Tipo della maschera della lega per saldatura: | LPSM |
| CONTOUR/CUTTING | Percorso |
| MARCATURA | |
| Lato della leggenda componente | Nessun silkscreen requried. |
| Colore della leggenda componente | Nessun silkscreen requried. |
| Produttore Name o logo: | Nessun silkscreen requried. |
| VIA | Il foro metallizzato (PTH), tramite in cuscinetto e via il coperchiamento sul CS e sullo PS, vias non dovrebbe essere visibile. |
| VALUTAZIONE DI FLAMIBILITY | Approvazione minuto dell'UL 94-V0. |
| TOLLERANZA DI DIMENSIONE | |
| Dimensione del profilo: | 0,0059" (0.15mm) |
| Placcatura del bordo: | 0,0030" (0.076mm) |
| Tolleranza del trapano: | 0,002" (0.05mm) |
| PROVA | Spedizione priore della prova elettrica di 100% |
| TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE | archivio del email, Gerber RS-274-X, PCBDOC ecc |
| AREA DI SERVIZIO | Universalmente, globalmente. |
