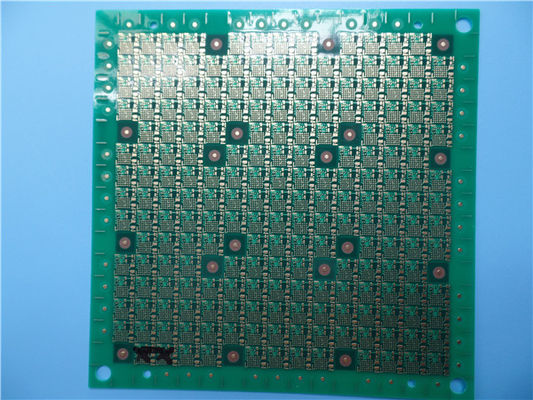

Bordo ultra sottile del PWB FR4 di 0.6mm 6 strati con i ciechi via

MOQ:	1pcs
prezzo:	USD9.99-99.99
Imballaggio standard:	Vuoto bags+Cartons
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000pcs al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

La Cina

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-496.V1.0

Materiale di base:

Conteggio di strato:

6 strati

Spessore del PWB:

0.6mm ±0.1

Dimensione del PWB:

100 x 103mm=1PCS

Maschera della lega per saldatura:

verde

Silkscreen:

Peso di rame:

Strato interno esterno 18 di strato 35 um/um

Finitura superficia:

Oro di immersione

Evidenziare:

6 bordo del PWB di strato FR4

bordo del PWB FR4 di 0.6mm

PWB ultra sottile di 0.6mm

Descrizione del prodotto

PWB sottile a più strati del PWB ultrasottile circuito stampato sottile di 6 strati 0.6mm FR-4 PWB con cieco via per l'inseguimento di GPS

1,1 descrizione generale

Ciò è un tipo di circuito stampato ultrasottile di 6 strati sviluppato sul substrato FR-4 con il Tg 135°C per l'applicazione dell'inseguimento di GPS. È spesso soltanto 0,6 millimetri senza silkscreen sulla maschera verde della lega per saldatura (Taiyo) ed oro di immersione sui cuscinetti. Il materiale di base proviene da Taiwan ITEQ che fornisce 1 sul PWB per pannello. Sono fabbricati per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 50 pannelli sono imballati per la spedizione.

1,2 caratteristiche e benefici

RoHS compiacente ed adatto a bisogni termici di affidabilità

Alto solderability, non sollecitazione dei circuiti e meno contaminazione della superficie del PWB.

Gestione dell'attrezzatura e manutenzione e controllo dei processi completi

I prodotti e la fabbricazione sono certificati dalle organizzazioni autorizzate.

L'ordine della piccola quantità è accettato

Consegna in tempo: >98%

1,3 applicazioni

Router portatile di WiFi

Illuminazione principale commerciale

File server

1,4 parametro e scheda di dati

DIMENSIONE DEL PWB	100 x 103mm=1PCS
TIPO DEL BORDO	PWB a più strati
Numero degli strati	6 strati
Componenti di superficie del supporto	SÌ
Attraverso le componenti del foro	NO
ACCATASTAMENTO DI STRATO	rame ------- CS della CIMA di 18um (0.5oz) +plate
	prepreg 4mil
	rame ------- aereo della terra 18um (0.5oz)
	4mil FR-4
	rame ------- aereo di 18um (0.5oz) PWR
	prepreg 4mil
	rame ------- aereo di 18um (0.5oz) PWR
	4mil FR-4
	rame ------- SIG 18um (0.5oz)
	prepreg 4mil
	rame ------- 18um (0.5oz) BOT PS
TECNOLOGIA
Traccia e spazio minimi:	3mil/3mil
Fori minimi/massimi:	0.22/3.50mm
Numero dei fori differenti:	25
Numero dei luoghi di perforazione:	2315
Numero delle scanalature macinate:	0
Numero dei ritagli interni:	0
Controllo di impedenza	no
MATERIALE DEL BORDO
In vetro epossidico:	FR-4, ITEQ IT140 TG>135, er<5>
Esterno finale della stagnola:	1oz
Stagnola finale interna:	0.5oz
Altezza finale del PWB:	0.6mm ±0.1
PLACCAGGIO E RICOPRIRE
Finitura superficia	Oro 0.025µm di immersione più del nichel di 3µm (14,4% aree)
La maschera della lega per saldatura si applica a:	ALTO e basso, minimo 12micron
Colore della maschera della lega per saldatura:	Verde, TAIYO PSR-2000 GT600D
Tipo della maschera della lega per saldatura:	LPSM
CONTOUR/CUTTING	Percorso
MARCATURA
Lato della leggenda componente	Nessun silkscreen requried.
Colore della leggenda componente	Nessun silkscreen requried.
Produttore Name o logo:	Nessun silkscreen requried.
VIA	Il foro metallizzato (PTH), acceca via e via il coperchiamento sul CS e lo PS, vias da non essere visibili.
VALUTAZIONE DI FLAMIBILITY	Approvazione minuto dell'UL 94-V0.
TOLLERANZA DI DIMENSIONE
Dimensione del profilo:	0,0059" (0.15mm)
Placcatura del bordo:	0,0030" (0.076mm)
Tolleranza del trapano:	0,002" (0.05mm)
PROVA	Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE	archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO	Universalmente, globalmente.
