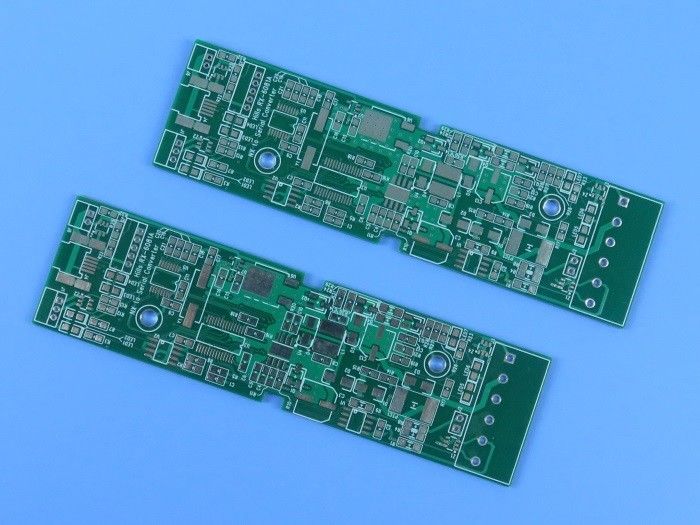

Vetro E a più strati senza piombo del circuito stampato ricoperto

MOQ:	1PCS
Imballaggio standard:	Vuoto bags+Cartons
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000PCS al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

La CINA

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-502.V1.0

Materiale di base:

Alto-Tg ed alta epossiresina termica di affidabilità

Conteggio di strato:

Doppio strato, PWB a più strati e ibrido

Spessore del PWB:

10mil (0.254mm), 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 62mil (1.575mm)

Dimensione del PWB:

≤400mm X 500mm

Maschera della lega per saldatura:

Ecc. giallo e rosso di verde, del nero, di Matt Black, del blu, di Matt Blue.

Peso di rame:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm), 4oz (140µm), 5oz (175µm)

Finitura superficia:

Rame nudo, HASL, ENIG, OSP, latta di immersione, immersione ecc d'argento…

Evidenziare:

Circuito stampato a più strati senza piombo

Circuito stampato rivestito di vetro E

Circuito stampato ibrido del PWB

Descrizione del prodotto

Alto circuito stampato a più strati senza piombo di Tg sviluppato sul centro TU-768 e su TU-768P Prepreg

(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)

Descrizione generale

TU-768/il laminato/prepreg di TU-768P sono fatti del vetro E tessuto alta qualità ricoperto di sistema dell'epossiresina, che fornisce ai laminati la caratteristica del UV-blocco e compatibilità con il processo ottico automatizzato di ispezione (AOI). Questi prodotti sono adatti a bordi che devono sopravvivere ai cicli termici severi, o avvertire l'eccessivo lavoro di assemblea. TU-768 lamina la mostra CTE eccellente, la resistenza chimica superiore e la stabilità termica più la proprietà di resistenza di CAF.

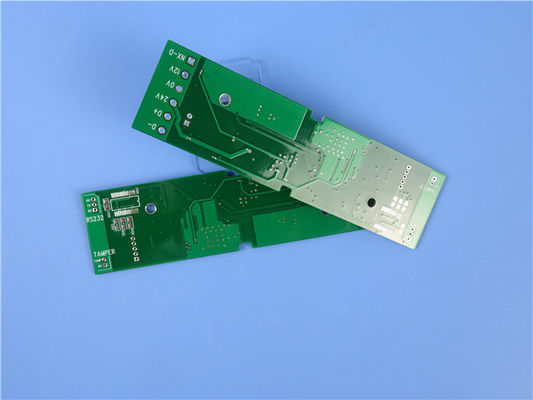

Vetro E a più strati senza piombo del circuito stampato ricoperto 0

Applicazioni principali

Prodotti elettronici di consumo

Server, stazione di lavoro

Automobilistico

Caratteristiche fondamentali

Processo senza piombo compatibile

Coefficiente eccellente di espansione termica

Proprietà di Anti-CAF

Resistenza chimica e termica superiore

Fluorescenza per AOI

Resistenza all'umidità

La nostra capacità del PWB (TU-768)

Alto circuito stampato a più strati senza piombo di Tg sviluppato sul centro TU-768 e su TU-768P Prepreg	Alto-Tg ed alta epossiresina termica di affidabilità
Designazione:	TU-768
Costante dielettrica:	4,3
Conteggio di strato:	Doppio strato, PWB a più strati e ibrido
Peso di rame:	0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm), 4oz (140µm), 5oz (175µm)
Spessore del PWB:	10mil (0.254mm), 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 62mil (1.575mm)
Dimensione del PWB:	≤400mm X 500mm
Maschera della lega per saldatura:	Ecc. giallo e rosso di verde, del nero, di Matt Black, del blu, di Matt Blue.
Finitura superficia:	Rame nudo, HASL, ENIG, OSP, latta di immersione, immersione ecc d'argento…
Tecnologia:	HDI, tramite in cuscinetto, controllo dell'impedenza, accecano la placcatura via/sepolto via, del bordo, BGA, i fori ecc. di Countsunk.

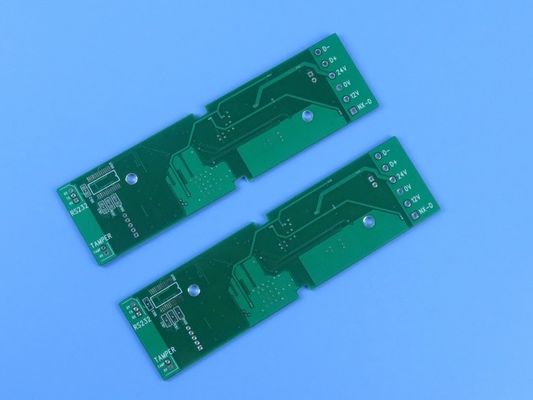

Vetro E a più strati senza piombo del circuito stampato ricoperto 1

Proprietà tipiche di TU-768

	Valori tipici	Condizionamento	IPC-4101 /126
Termale
Tg (DMA)	190°C
Tg (DSC)	180°C		> 170°C
Tg (TMA)	170°C	E-2/105
Il TD (TGA)	350°C		> 340°C
Ascissa di CTE	11~15 ppm/°C		N/A
Asse y di CTE	11~15 ppm/°C	E-2/105	N/A
Z-asse di CTE	2,70%		< 3="">
Stress termico, galleggiante della lega per saldatura, 288°C	> sec 60		> sec 10
T260	> min 60		> min 30
T288	> min 20	E-2/105	> min 15
T300	> min 2		> min 2
Infiammabilità	94V-0	E-24/125	94V-0
LA DK & DF
Costante dielettrica (RC 50%) @10GHz	4,3
Tangente di perdita (RC 50%) @10GHz	0,018
Elettrico
Costante dielettrica (RC50%)
1GHz (SPC method/4291B)	4.4 / 4,3		< 5="">
5GHz (metodo di SPC)	4,3	E-2/105	N/A
10GHz (metodo di SPC)	4,3		N/A
Tangente di perdita (RC50%)
1GHz (SPC method/4291B)	0,019 /0.018		< 0="">
5GHz (metodo di SPC)	0,021	E-2/105	N/A
10GHz (metodo di SPC)	0,023		N/A
Resistività di volume	> 1010 MΩ•cm	C-96/35/90	> 106 MΩ•cm
Resistività di superficie	> 108 MΩ	C-96/35/90	> 104 MΩ
Forza elettrica	> 40 KV/mm		> 30 KV/mm
Ripartizione dielettrica	> 50 chilovolt		> 40 CHILOVOLT
Meccanico
Modulo di Young
Direzione del filo di ordito	25 GPa		N/A
Direzione del materiale di riempimento	22 GPa
Resistenza alla flessione
Longitudinalmente	> 60.000 PSI		> 60.000 PSI
Di traverso	> 50.000 PSI		> 50.000 PSI
Sbucci la forza, stagnola del Cu del rtf da 1,0 once	7~9 lb/in		> 4 lb/in
Assorbimento di acqua	0,18%	E-1/105+D-24/23	< 0="">

Tag:

FR4 PCB Board,

6 Layer FR4 PCB Board,

Mobile Broadband Gold Finger PCB

Prodotti raccomandati

Circuito stampato a più strati 8-Layer PCBs costruito su Tg175℃ FR-4 con l'oro di immersione

Contattaci ora

Circuito stampato con poche perdite (PWB) sul substrato TU-883 e sul PWB a più strati TU-883 di TU-883P Prepreg

Contattaci ora

circuito sottile del bordo del PWB FR4 di 0.5mm per l'inseguitore di GPS

Contattaci ora

8 bordo ad alta temperatura del PWB di strato FR4 per la radio satellite

Contattaci ora

PWB ibrido 10mil RO4350B e FR4 UN PWB di 5 strati con l'oro di immersione per un'antenna di 2,4 gigahertz

Contattaci ora

Il doppio sottile del circuito stampato 0.6mm ha parteggiato PWB su FR-4 per HASL senza piombo

Contattaci ora

PWB parteggiato spesso del circuito stampato doppio 3.0mm sviluppato su FR-4 con l'oro di immersione

Contattaci ora

Circuito di rame pesante di alto potere del PWB sviluppato su FR-4 con il rame di 3 Oz

Contattaci ora

Circuito duro dell'oro del PWB della tastiera sviluppato su Tg170 FR-4 con la maschera verde della lega per saldatura

Contattaci ora

L'impedenza ha controllato il PWB 12 strati dell'alto di Tg del circuito HDI bordo a più strati stampato del PWB su 2.0mm FR-4

Contattaci ora

Circuito ad alta densità del PWB di interconnessione (HDI) sviluppato su 14-Layer FR-4 Tg170℃ con l'oro di immersione

Contattaci ora

Dettagli dei prodotti

prodotti

Bordo del PWB di rf

Bordo del PWB di Rogers

Bordo del PWB di PTFE

Alto PWB di Tg

Multi PWB di strato

PWB Taconic

Bordo del PWB di HDI

PWB ad alta velocità

L'impedenza ha controllato il PWB

Bordo flessibile del PWB

bordo del PWB fr4

stampino del PWB

PWB del centro del metallo

Vetro E a più strati senza piombo del circuito stampato ricoperto

MOQ:	1PCS
Imballaggio standard:	Vuoto bags+Cartons
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000PCS al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

La CINA

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-502.V1.0

Materiale di base:

Alto-Tg ed alta epossiresina termica di affidabilità

Conteggio di strato:

Doppio strato, PWB a più strati e ibrido

Spessore del PWB:

10mil (0.254mm), 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 62mil (1.575mm)

Dimensione del PWB:

≤400mm X 500mm

Maschera della lega per saldatura:

Ecc. giallo e rosso di verde, del nero, di Matt Black, del blu, di Matt Blue.

Peso di rame:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm), 4oz (140µm), 5oz (175µm)

Finitura superficia:

Rame nudo, HASL, ENIG, OSP, latta di immersione, immersione ecc d'argento…

Quantità di ordine minimo:

1PCS

Imballaggi particolari:

Vuoto bags+Cartons

Tempi di consegna:

8-9 giorni lavorativi

Termini di pagamento:

T/T

Capacità di alimentazione:

5000PCS al mese

Evidenziare

Circuito stampato a più strati senza piombo

Circuito stampato rivestito di vetro E

Circuito stampato ibrido del PWB

Descrizione del prodotto

Alto circuito stampato a più strati senza piombo di Tg sviluppato sul centro TU-768 e su TU-768P Prepreg

(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)

Descrizione generale

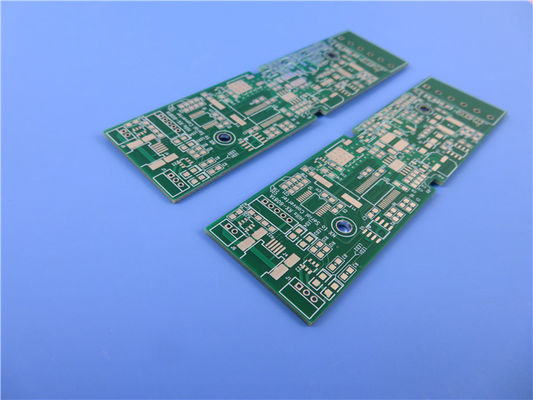

Vetro E a più strati senza piombo del circuito stampato ricoperto 0
