S1000-2M Circuito stampato in oro a immersione PCB ad alta Tg con controllo dell'impedenza di 90 Ohm

S1000-2M Circuito stampato in oro a immersione PCB ad alta Tg con controllo dell'impedenza di 90 Ohm

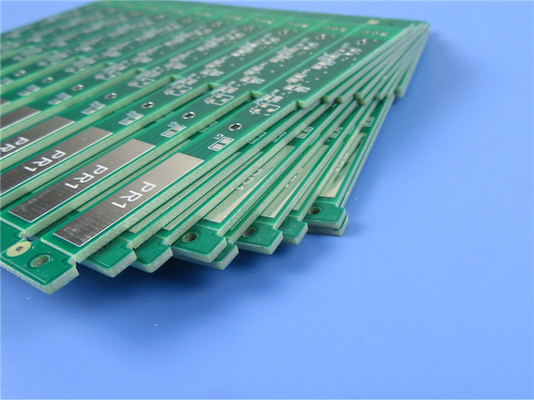

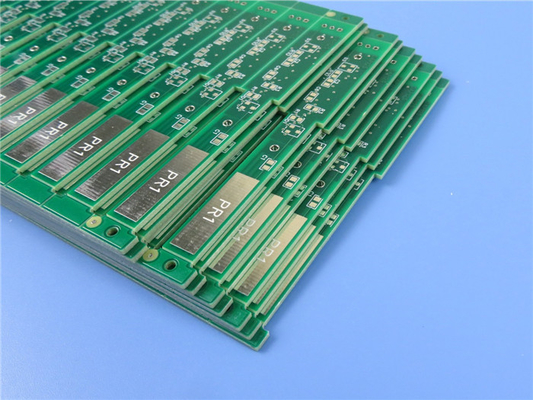

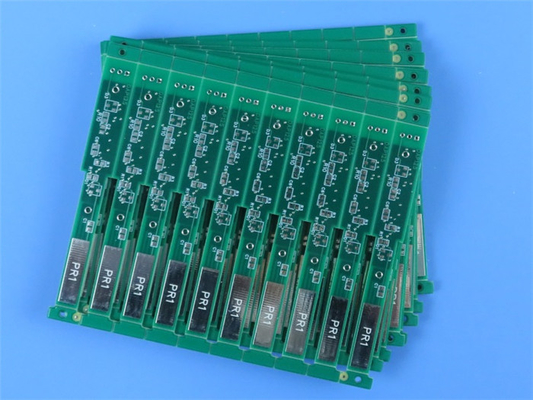

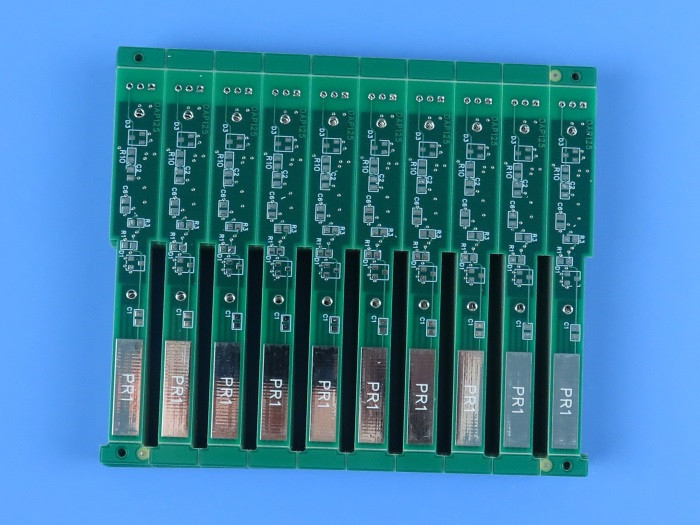

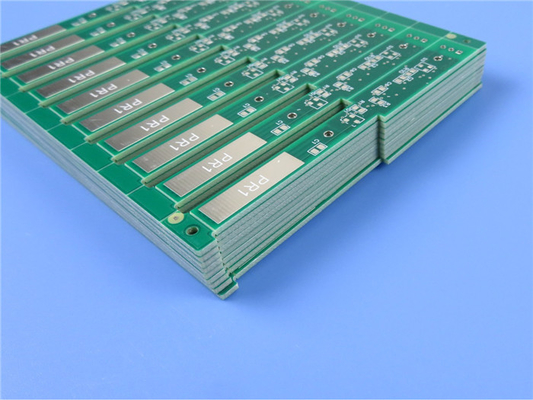

S1000-2M Circuito stampato in oro a immersione PCB ad alta Tg con controllo dell'impedenza di 90 Ohm S1000-2M Circuito stampato in oro a immersione PCB ad alta Tg con controllo dell'impedenza di 90 Ohm S1000-2M Circuito stampato in oro a immersione PCB ad alta Tg con controllo dell'impedenza di 90 Ohm S1000-2M Circuito stampato in oro a immersione PCB ad alta Tg con controllo dell'impedenza di 90 Ohm S1000-2M Circuito stampato in oro a immersione PCB ad alta Tg con controllo dell'impedenza di 90 Ohm

Grande immagine :  S1000-2M Circuito stampato in oro a immersione PCB ad alta Tg con controllo dell'impedenza di 90 Ohm

Dettagli:
Luogo di origine: La CINA
Marca: Bicheng
Certificazione: UL, ISO9001, IATF16949
Numero di modello: BIC-505.V1.0
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1PCS
Imballaggi particolari: Vuoto bags+Cartons
Tempi di consegna: 8-9 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: 5000PCS al mese
Contatto

S1000-2M Circuito stampato in oro a immersione PCB ad alta Tg con controllo dell'impedenza di 90 Ohm

descrizione
Materiale di base: FR-4 S1000-2M Spessore del PCB: 1,63-1,68 mm
Peso del rame: 1 oncia Finitura superficiale: Hasl senza piombo
Evidenziare:

Alto PWB di TG del circuito stampato

,

alto PWB di TG di impedenza 90Ohm

,

Alto TG PWB di IATF16949



Circuito stampato (PCB) ad alta Tg realizzato su S1000-2M con immersione in oro e controllo dell'impedenza di 90 Ohm

(I circuiti stampati sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)



Breve introduzione

Si tratta di un tipo di PCB ad alta Tg con impedenza differenziale sullo strato 3 a 6mil/7mil, 6mil/10mil; e strato 4 a 7mil/7mil e 6mil/7mil traccia/gap. È realizzato con CTE FR-4 S1000-2M ad alte prestazioni e basso. È una scheda a 6 strati con 1 oncia di rame per ogni strato, rivestimento con livello di saldatura ad aria calda (HASL) e maschera di saldatura verde. Viene fornito da tavola singola con taglio a V. Per la spedizione sono imballate 25 tavole.



Applicazioni

Computer

Comunicazioni

Elettronica automobilistica ecc.



S1000-2M Circuito stampato in oro a immersione PCB ad alta Tg con controllo dell'impedenza di 90 Ohm 0



Parametri PCB

Articolo Descrizione Requisito Reale Risultato
1. Laminato Tipo materiale FR-4 S1000-2M FR-4S1000-2M ACC
Tg 170 ℃ 170 ℃ ACC
Fornitore SHENGYI SHENGYI ACC
Spessore 1,6±10% mm 1,63-1,68 mm ACC
2. Spessore della placcatura Muro del buco ≥25 µm 30,17 µm ACC
Rame esterno 35 µm 41,09 µm ACC
Rame interno 30 µm 33,69 µm ACC
3.Maschera di saldatura Tipo materiale TAIYO/PSR-2000GT600D TAIYO/PSR-2000GT600D ACC
Colore Verde Verde ACC
Rigidità (test con la matita) ≥4H o superiore 5H ACC
Spessore S/M ≥10 µm 20,11 µm ACC
Posizione Entrambi i lati Entrambi i lati ACC
4. Marchio del componente Tipo materiale TAIYO/IJR-4000 MW300 IJR-4000MW300 ACC
Colore Bianco Bianco ACC
Posizione C/S C/S ACC
5. Maschera di saldatura pelabile Tipo materiale
Spessore
Posizione
6. Identificazione Marchio UL SÌ SÌ ACC
Codice data WWYY 0421 ACC
Segna posizione Lato saldatura Lato saldatura ACC
7. Finitura superficiale Metodo HASL senza piombo HASL senza piombo ACC
Spessore dello stagno 3-6 µm 4,06 µm ACC
Spessore del nichel
Spessore dell'oro
8. Normatività RoHS Direttiva 2015/863/UE OK ACC
PORTATA Direttiva 1907/2006 OK ACC
9.Anello anulare minimo Larghezza linea (mil) 6mil 5,8 milioni ACC
minimo Spaziatura (mil) 5mil 5,2 milioni ACC
10. Scanalatura a V Angolo
Spessore residuo
11. Smussatura Angolo
Altezza
12. Funzione Prova elettrica PASSATO AL 100%. PASSATO AL 100%. ACC
13. Aspetto Livello di classe IPC IPC-A-600J e 6012D Classe 2 IPC-A-600J e 6012D Classe 2 ACC
Ispezione visiva IPC-A-600J e 6012D Classe 2 IPC-A-600J e 6012D Classe 2 ACC
Deformazione e torsione ≦0,7% 0,21% ACC
14. Test di affidabilità Prova del nastro Nessun peeling OK ACC
Prova del solvente Nessun peeling OK ACC
Prova di saldabilità 265±5℃ OK ACC
Prova di stress termico 288±5℃ OK ACC
Test di contaminazione ionica ≦ 1,56 µg/c㎡ 0,56 µg/c㎡ ACC



Misurazione del diametro del foro (unità: mm), tolleranza: PTH±0,075; NPTH±0,05

Codice del foro PTH Necessario Valore reale Risultato
1 Y 0,375 0,375 0,400 0,400 0,375 ACC
2 Y 0,500 0,500 0,550 0,525 0,525 ACC
3 Y 0,7*2,4 0,7*2,4 0,7*2,41 0,69*2,4 0,7*2,4 ACC
4 Y 0,625 0,625 0,600 0,625 0,600 ACC
5 Y 0,725 0,725 0,725 0,750 0,725 ACC
6 Y 0,900 0,925 0,900 0,900 0,900 ACC
7 Y 1.000 1.000 0,950 0,975 1.000 ACC
8 N 1.050 1.050 1.050 1.075 1.050 ACC
9 Y 1.300 1.300 1.300 1.325 1.325 ACC
10 Y 1.350 1.350 1.325 1.350 1.325 ACC
11 Y 1.575 1.575 1.600 1.600 1.575 ACC
12 Y 1.650 1.650 1.700 1.675 1.675 ACC
13 Y 1.700 1.700 1.750 1.725 1.725 ACC
14 Y 3.250 3.250 3.250 3.275 3.250 ACC
15 Y 3.450 3.450 3.400 3.425 3.450 ACC
16 Y 0,7*2,6 0,7*259 0,7*2,61 0,69*2,6 0,7*2,59 ACC



Rapporto sul test di impedenza

Campione n. Strato Larghezza della linea(mil)±10% Spazio di linea(mil)±10% Tipo di impedenza Valore richiesto (ohm) Tolleranza Valore reale Risultato
Estremità singola Differenziale
1 L3 6.000 7.000   V 90,00 ±10% 93,59 ACC
L3 6.000 10.000   V 100,00 ±10% 102.33 ACC
L4 7.000 7.000   V 90,00 ±10% 88,99 ACC
L4 6.000 7.000   V 90,00 ±10% 90,76 ACC




S1000-2M Circuito stampato in oro a immersione PCB ad alta Tg con controllo dell'impedenza di 90 Ohm 1
