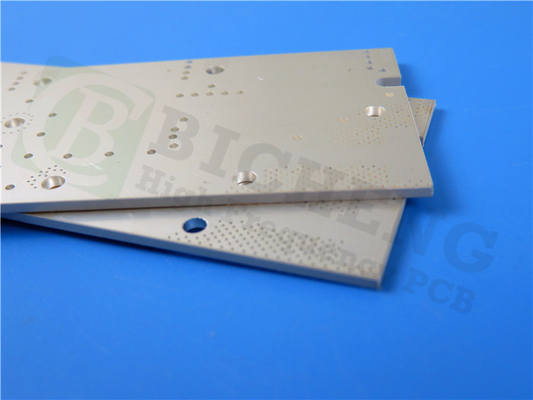

PWB ad alta frequenza 20mil 30mil 60mil di Rogers DiClad 880 con oro, latta ed argento
(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Breve introduzione
Rogers DiClad 880 PCBs è vetroresina tessuta di rinforzo, a composti basati PTFE (senza riempitori ceramici) che offrono la costante dielettrica ed i fattori di dissipazione più bassi usando meno pieghe di vetroresina tessuta e un più alto rapporto del contenuto di PTFE. Il loro valore di DF e della dk è simile a RT/duroid 5880.
La costante dielettrica dei circuiti è regolato tramite il controllo preciso della vetroresina tessuta e PTFE ha mescolato il rapporto. Più la vetroresina, più grande la costante dielettrica, tuttavia, la stabilità di dimensione è migliore. La vetroresina tessuta nei bordi è impilata nella stessa direzione per tenere la prestazione della direzione DI X-Y coerente. A causa dell'uso del rinforzo tessuto della vetroresina, la stabilità di dimensione è migliore di RT/duroid 5880 e di RT/duroid 5870 nella direzione DI X-Y, ma il loro coefficiente di espansione termica nella direzione di Z-asse è più grande.
Caratteristiche:
1. Estremamente - tangente bassa di perdita a 0,0009
2. Stabilità dimensionale eccellente
3. Uniformità di prestazione di prodotto
Benefici:
1. Le proprietà elettriche sono altamente uniformi attraverso frequenza
2. Prestazione meccanica costante
3. Resistenza chimica eccellente
Applicazioni tipiche:
1. Commerciale sincronizzato - reti di matrice
2. Antenne radiofoniche di Digital
3. Filtri, accoppiatori, LNAs
4. Antenne con poche perdite della stazione base
5. Reti militari dell'alimentazione del radar
6. Sistemi di guida del missile
La nostra capacità del PWB (DiClad 880)
Materiale del PWB: | Vetroresina tessuta di rinforzo, a composti basati PTFE |
Designazione: | DiClad 880 |
Costante dielettrica: | 2,20 (10 gigahertz) |
Fattore di dissipazione | 0,0009 (10 gigahertz) |
Conteggio di strato: | Doppio PWB parteggiato, PWB a più strati, PWB ibrido |
Peso di rame: | 1oz (35µm), 2oz (70µm) |
Spessore dielettrico | 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) |
Dimensione del PWB: | ≤400mm X 500mm |
Maschera della lega per saldatura: | Ecc. verde, nero, blu, giallo, rosso. |
Finitura superficia: | Rame nudo, HASL, ENIG, argento di immersione, latta di immersione, OSP, ecc placcati oro puro… |
I nostri vantaggi
1. La progettazione di ingegneria impedisce i problemi l'avvenimento nella preproduzione;
2. ISO9001, ISO14001, ISO13485, UL ha certificato la fabbrica fabbricante;
3. Ispezione di AOI;
4. Le capacità potenti del PWB sostengono vostri ricerca e sviluppo, vendite ed introduzione sul mercato;
5. Consegna sul tasso superiore di su tempo consegna di tempo 98%;
6. Qualsiasi strato HDI PCBs;
7. officina 16000㎡; capacità dell'uscita 30000㎡ al mese; 8000 tipi di PWB al mese;
8. Controllo rapido di CADCAM e citazione libera del PWB;
9. Metodo di spedizione differenziato: Fedex, DHL, TNT, SME;
10. Nessun MOQ, basso costo per i prototipi e piccola quantità di funzionamenti;
Appendice: Proprietà tipiche di DiClad 880
Proprietà | Metodo di prova | Circostanza | DiClad 880 |
Costante dielettrica @ 10 gigahertz | IPC TM-650 2.5.5.5 | C23/50 | 2,17, 2,20 |
Costante dielettrica @ 1 megahertz | IPC TM-650 2.5.5.3 | C23/50 | 2,17, 2,20 |
Fattore di dissipazione @ 10 gigahertz | IPC TM-650 2.5.5.5 | C23/50 | 0,0009 |
Fattore di dissipazione @ 1 megahertz | IPC TM-650 2.5.5.3 | C23/50 | 0,0008 |
Coefficiente termico di Er (ppm/°C) | IPC TM-650 2.5.5.5 Adattato |
-10°C a +140°C | -160 |
Forza di buccia (pollice di lbs.per) | IPC TM-650 2.4.8 | Dopo lo stress termico | 14 |
Resistività di volume (MΩ-cm) | IPC TM-650 2.5.17.1 | C96/35/90 | 1,4 x 10 9 |
Resistività di superficie (MΩ) | IPC TM-650 2.5.17.1 | C96/35/90 | 2,9 x 10 6 |
Resistenza di arco | ASTM D-495 | D48/50 | >180 |
Modulo di tensione (kpsi) | ASTM D-638 | , 23°C | 267, 202 |
Resistenza alla trazione (kpsi) | ASTM D-882 | , 23°C | 8,1, 7,5 |
Modulo compressivo (kpsi) | ASTM D-695 | , 23°C | 237 |
Modulo flessionale (kpsi) | ASTM D-790 | , 23°C | 357 |
Ripartizione dielettrica (chilovolt) | ASTM D-149 | D48/50 | >45 |
Densità (g/cm3) | Metodo A di ASTM D-792 | , 23°C | 2,23 |
Assorbimento di acqua (%) | MIL-S-13949H 3.7.7 IPC TM-650 2.6.2.2 |
E1/105 + D24/23 | 0,02 |
Coefficiente del termale | IPC TM-650 2.4.24 | 0°C a 100°C | |
Espansione (ppm/°C) | Mettler 3000 | ||
Ascissa | Termomeccanico | 25 | |
Asse y | Analizzatore | 34 | |
Asse di Z | 252 | ||
Conducibilità termica (W/mK) | ASTM E-1225 | 100°C | 0,261 |
Degassamento | NASA SP-R-0022A | 125°C, ≤ 10-6 torr | |
Perdita di Massachussets totale (%) | Massimo 1,00% | 0,01 | |
Composto volatile raccolto | Massimo 0,10% | 0,01 | |
Materiale condensabile (%) | |||
Riacquisto del vapore acqueo (%) | 0,01 | ||
Condensato visibile (±) | NO | ||
L'UL di infiammabilità archiva la E 80166 | Il verticale dell'UL 94 brucia il IPC TM-650 2.3.10 | C48/23/50, E24/125 | Requisiti di raduni di UL94-V0 |
