Dettagli:
|
| Evidenziare: | Circuito ad alta frequenza a 2 strati,circuito stampato ENIG,scheda PCB Duroid 5880 |
||
|---|---|---|---|

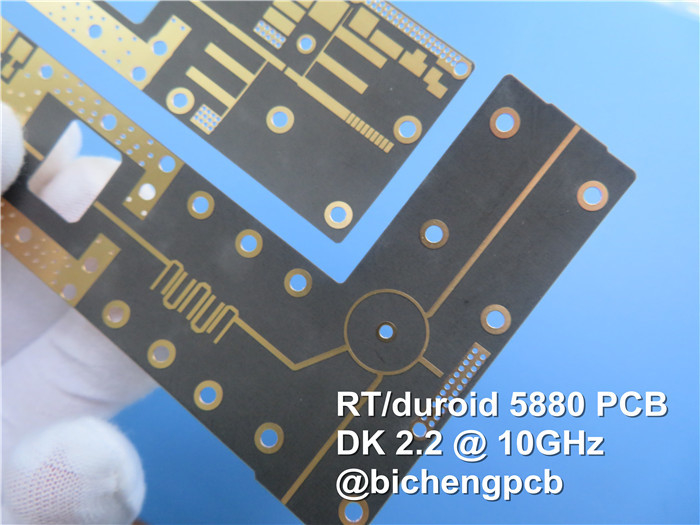

Quando si tratta di un circuito stampato (PCB), la selezione del materiale, della pila e dei dettagli costruttivi giusti può fare la differenza.In questo articolo, forniremo una panoramica di un PCB specifico che utilizza materiale in fibra di vetro random PTFE RT/duroid 5880 e ha uno stackup rigido a 2 strati.
Il materiale PCB è RT/duroid 5880. Questo materiale è noto per le sue alte prestazioni, bassa perdita e composizione senza piombo, che lo rende più rispettoso dell'ambiente.Può funzionare in un intervallo di temperatura compreso tra -40 ℃ e +85 ℃.
Lo stackup per questo PCB rigido a 2 strati è costituito da uno spessore di rame finito di 35um, uno spessore dielettrico RT/duroid 5880 di 31mil e un altro spessore di rame finito di 35um.Lo spessore del pannello finito è di 0,9 mm e il peso del rame finito è di 1 oz (1,4 mil) per tutti gli strati.
Lo spessore della placcatura via è di 1 mil e la finitura superficiale è Electroless Nickle Immersion Gold (ENIG).Non c'è serigrafia superiore o inferiore o maschera di saldatura e non ci sono serigrafie sui pad di saldatura.
Per quanto riguarda i dettagli costruttivi, il PCB ha una dimensione di 195mm x 182mm, con una tolleranza di +/- 0,15mm.La traccia/spazio minimo è di 4/7 mil e la dimensione minima del foro è di 0,25 mm.Non ci sono vie cieche o sepolte e il PCB è stato sottoposto a test elettrici al 100% per garantirne la qualità.
Il PCB contiene 54 componenti, 91 pad totali, 39 pad passanti e 52 pad SMT superiori, con 43 vie e 12 net.Questo design utilizza la grafica PCBDOC ed è conforme allo standard IPC-Class-II.La nostra area di servizio è in tutto il mondo e se hai domande tecniche su questo PCB specifico, non esitare a contattare Ivy all'indirizzo sales10@bichengpcb.com.
In conclusione, la selezione dei materiali e dei dettagli costruttivi giusti per un PCB è fondamentale per ottenere prestazioni e funzionalità ottimali.Questo articolo ha fornito una panoramica del materiale PCB specifico, dello stackup e dei dettagli costruttivi per questo particolare progetto, sottolineando l'importanza di considerare i requisiti specifici per ogni progetto.In bicheng, siamo specializzati nella fornitura di PCB di alta qualità che soddisfano i più elevati standard di qualità e prestazioni.Contattaci oggi per saperne di più su come possiamo aiutarti con il tuo prossimo progetto.
| Proprietà | RT/duroid 5880 | Direzione | Unità | Condizione | Metodo di prova | |
| Costante dielettrica,εProcess | 2.20 2.20±0.02 spec. |
z | N / A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Costante dielettrica,εDesign | 2.2 | z | N / A | Da 8 GHz a 40 GHz | Metodo della lunghezza di fase differenziale | |
| Fattore di dissipazione,tanδ | 0,0004 0.0009 |
z | N / A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Coefficiente termico di ε | -125 | z | ppm/℃ | da -50℃ a 150℃ | IPC-TM-650 2.5.5.5 | |
| Resistività di volume | 2x107 | z | Mah cm | C/96/35/90 | ASTM D 257 | |
| Resistività superficiale | 3x107 | z | Mah | C/96/35/90 | ASTM D 257 | |
| Calore specifico | 0,96(0,23) | N / A | j/g/k (cal/g/c) |
N / A | Calcolato | |
| Modulo di tensione | Prova a 23℃ | Prova a 100℃ | N / A | MPa(kpsi) | UN | ASTM D 638 |
| 1070(156) | 450(65) | X | ||||
| 860(125) | 380(55) | Y | ||||
| Ultima sollecitazione | 29(4.2) | 20(2.9) | X | |||
| 27(3.9) | 18(2.6) | Y | ||||
| Sforzo definitivo | 6 | 7.2 | X | % | ||
| 4.9 | 5.8 | Y | ||||
| Modulo di compressione | 710(103) | 500(73) | X | MPa(kpsi) | UN | ASTM D 695 |
| 710(103) | 500(73) | Y | ||||
| 940(136) | 670(97) | z | ||||
| Ultima sollecitazione | 27(3.9) | 22(3.2) | X | |||
| 29(5.3) | 21(3.1) | Y | ||||
| 52(7.5) | 43(6.3) | z | ||||
| Sforzo definitivo | 8.5 | 8.4 | X | % | ||
| 7.7 | 7.8 | Y | ||||
| 12.5 | 17.6 | z | ||||
| Assorbimento dell'umidità | 0.02 | N / A | % | 0,62"(1,6 mm) D48/50 | ASTM D 570 | |
| Conduttività termica | 0.2 | z | W/m/k | 80℃ | ASTM C 518 | |
| Coefficiente di espansione termica | 31 48 237 |
X Y z |
ppm/℃ | 0-100℃ | IPC-TM-650 2.4.41 | |
| Td | 500 | N / A | ℃ TGA | N / A | ASTM D 3850 | |
| Densità | 2.2 | N / A | g/cm3 | N / A | ASTMD 792 | |
| Buccia di rame | 31,2 (5,5) | N / A | Pi(N/mm) | Foglio EDC da 1 oz (35 mm). dopo il galleggiante di saldatura |
IPC-TM-650 2.4.8 | |
| Infiammabilità | V-0 | N / A | N / A | N / A | UL94 | |
| Processo senza piombo compatibile | SÌ | N / A | N / A | N / A | N / A | |
