Nel mondo dell'elettronica in continua evoluzione, affidabilità e prestazioni non sono negoziabili.laminato ad alte prestazioni progettato per eccellere negli ambienti più esigentiQuesto PCB è progettato per offrire prestazioni elettriche eccezionali, stabilità termica e resistenza ambientale, rendendolo la scelta ideale per una vasta gamma di applicazioni.

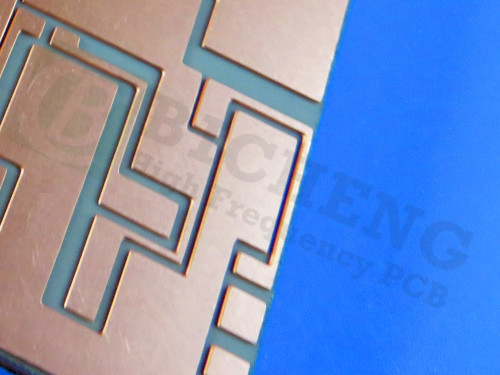

Visualizzazione del prodotto
I nostri PCB a due strati sono costruiti per soddisfare i più alti standard di qualità e affidabilità.
Tipo di scheda: PCB rigido a due strati
Materiale: TU-865 (senza alogeni, Tg elevato)
Maschera di saldatura: entrambi i lati, verde
Stampa a seta: lato superiore, bianco
Finitura superficiale: ENIG (oro immersionale in nichel senza elettro)
Spessore della scheda: 3,0 mm ± 10%
Dimensione del pannello: 120 mm x 210 mm (1 pezzo per pannello)
Dimensione minima del foro: 0,4 mm
Spessore della maschera di saldatura: 100 μm
Larghezza/distanza tra tracce: 600 μm (minimo)
Accumulazione di PCB
L'accoppiamento di questo PCB è stato progettato meticolosamente per garantire prestazioni ottimali:
Strato superiore: rame 350 μm
Corpo: TU-865, 3000μm (conforme alla norma IPC-4101/24)
Strato inferiore: rame 350 μm
Questa struttura robusta garantisce un'eccellente integrità del segnale, una gestione termica e una stabilità meccanica.
Perche' materiale TU-865?
Il TU-865 è un punto di svolta nei materiali per PCB, offrendo una combinazione unica di elevata affidabilità e prestazioni elettriche superiori.
Temperatura di transizione del vetro elevata (Tg): 200°C (DSC) e 185°C (TMA), garantendo la stabilità a temperature elevate.
Constante dielettrica bassa: 4,4 @ 10 GHz, riducendo al minimo la perdita di segnale e migliorando l'integrità del segnale.
Fattore di dispersione basso: 0,014 @ 10 GHz, riducendo la perdita di energia nelle applicazioni ad alta frequenza.
Resistenza all'umidità: 0,13%, garantendo affidabilità in ambienti umidi.
Compatibilità di lavorazione senza piombo: soddisfa i requisiti di produzione moderni.
Capacità anti-CAF: impedisce la formazione di filamenti anodici conduttivi, migliorando l'affidabilità a lungo termine.
Amico dell'ambiente: privo di alogeni, in linea con gli standard ambientali globali.
Caratteristiche principali di questo PCB
Stabilità termica eccezionale: resiste a cicli termici severi, rendendolo ideale per applicazioni ad alta temperatura.
Performance elettrica superiore: bassa costante dielettrica e fattore di dissipazione assicurano una perdita minima di segnale.
Proprietà meccaniche robuste: eccellente stabilità dimensionale e resistenza all'umidità per prestazioni affidabili in condizioni difficili.
Conformità ambientale: il materiale privo di alogeni supporta processi di produzione ecologici.
Alta affidabilità: la capacità anti-CAF e la compatibilità senza piombo garantiscono una durata a lungo termine.
Applicazioni
Questo PCB è progettato per le industrie che richiedono un'elevata affidabilità e prestazioni in condizioni difficili:
Automotive: ideale per unità di controllo del motore, sensori e sistemi di infotainment che richiedono durabilità e stabilità termica.
Telecom e stazioni base: garantisce una trasmissione del segnale stabile e affidabile nelle applicazioni ad alta frequenza.
Server e data center: offre prestazioni costanti sotto elevati carichi di lavoro e stress termico.
Elettronica industriale: adatta a ambienti difficili, compresa l'automazione delle fabbriche e l'elettronica di potenza.
Disponibilità globale
I nostri PCB a due strati con materiale TU-865 sono disponibili in tutto il mondo, garantendo che si possa accedere a PCB di alta qualità e affidabili, indipendentemente da dove si trovino le vostre operazioni.
Perché scegliere noi?
Qualità senza compromessi: conforme agli standard IPC-Class-2, garantendo affidabilità e prestazioni.
Materiali avanzati: TU-865 offre eccezionali proprietà termiche, elettriche e ambientali.
Soluzioni personalizzate: su misura per soddisfare le esigenze specifiche di progettazione e applicazione.
Supporto globale: consegna affidabile e assistenza tecnica in tutto il mondo.
Conclusioni
Il nostro PCB a due strati con materiale TU-865 è la soluzione perfetta per le industrie che richiedono un'elevata affidabilità, prestazioni superiori e conformità ambientale.Se si sta sviluppando sistemi automobilistici, infrastrutture di telecomunicazione, o elettronica industriale, questo PCB offre la durata e le prestazioni necessarie per avere successo.
