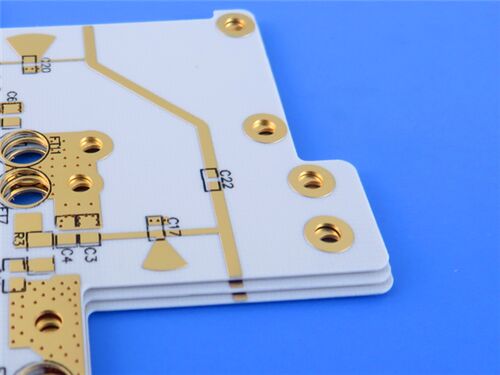

Questo PCB rigido a due strati adotta Rogers RO4835, un laminato di idrocarburi stabile ad alta temperatura e resistente all'ossidazione.Specificamente progettati per soddisfare i rigorosi requisiti di trasmissione del segnale RF ad alta frequenza, è altamente applicabile ai sistemi di radar e sensori automobilistici.
Specificativi dei PCB
| Parametro |
Dettagli |
| Numero di strati |
2 strati (struttura rigida) |
| Materiale di base |
Rogers RO4835 |
| Dimensioni della scheda |
32.9 mm × 60,35 mm per pezzo (1 PCS), tolleranza ±0,15 mm |
| Traccia/spazio minimo |
6 mils (traccia) / 6 mils (spazio) |
| Dimensione minima del foro |
0.2 mm |
| Vias |
Nessuna via cieca o sepolta; totale di vie: 12; spessore della placcatura delle vie: 20 μm |
| Spessore della tavola finita |
0.24 mm |
| Peso del rame finito |
1 oz (1,4 ml) per tutti gli strati |
| Finitura superficiale |
Oro per immersione |
| Fabbricazione a partire da fibre sintetiche |
Nessuna pellicola su strato superiore; Nessuna pellicola su strato inferiore; Nessuna pellicola su pad di saldatura |
| Maschera di saldatura |
Nessuna maschera di saldatura sul livello superiore; Nessuna maschera di saldatura sul livello inferiore |
| Assicurazione della qualità |
Conduzione di prova elettrica al 100% |
Accumulo di PCB
| Nome dello strato |
Materiale |
Spessore |
| Strato superiore di rame |
Rame finito |
35 μm |
| Core del substrato |
Rogers RO4835 Dielettrico |
0.168 mm (6,6 mil) |
| Strato di rame inferiore |
Rame finito |
35 μm |
Rogers RO4835 Materiale Introduzione
Il laminato RO4835 di Rogers offre una maggiore stabilità ad alte temperature ed è più resistente all'ossidazione rispetto ad altri materiali ad idrocarburi.I laminati RO4835 hanno proprietà elettriche e meccaniche simili a quelle dei laminati RO4835RO4350BIl prodotto è stato progettato per la fabbricazione di circuiti ad alta frequenza e di circuiti economici, utilizzando processi standard in epossidi/vetro (FR-4) e ad un prezzo competitivo.
I laminati RO4835 sono un materiale a basse perdite che offre una fabbricazione di circuiti a basso costo.ideale per applicazioni che richiedono una bassa perdita di inserimento.
Caratteristiche chiave del materiale
| Caratteristica |
Specifica/descrizione |
| Composizione del materiale |
Rogers RO4835 laminato ad idrocarburi stabile ad alta temperatura |
| Rispetto |
Conformi alla RoHS per applicazioni che richiedono UL 94 V-0; conformi all'IPC-4103 |
| Costante dielettrica (Dk) |
30,48 ± 0.05 |
| Fattore di dissipazione |
0.0037 a 10 GHz |
| Temperatura di transizione del vetro (Tg) |
> 280 °C (TMA) |
| Coefficiente di espansione termica (CTE) |
Asse X: 10 ppm/°C; asse Y: 12 ppm/°C; asse Z: 31 ppm/°C |
| Vantaggio di finitura superficiale |
L'immersione in oro garantisce un'eccellente saldabilità, resistenza alla corrosione e prestazioni di incollaggio affidabili |
Vantaggi principali
Resistenza all'ossidazione migliorata: superiore ai tipici materiali a microonde termo-resistenti.
Adattabilità ad alto volume: per applicazioni ad alto volume sensibili alle prestazioni.
Performance a bassa perdita: eccellente prestazione elettrica per alte frequenze, ideale per l'uso automobilistico.
Tolleranza Dk stretta: consente di controllare le linee di trasmissione a impedenza.
Compatibile senza piombo: non presenta vesciche/delaminazione nella lavorazione senza piombo.
Affidabili fori di tracciato: una bassa espansione dell'asse Z assicura l'affidabilità.
Stabile Processing: bassa espansione in piano per temperature di lavorazione stabili.
Risparmio economico: compatibile con lo standard FR-4, a prezzi competitivi.
QualitàStandard &Disponibilità
Standard accettato: è conforme alla classe IPC-2, garantendo una qualità costante attraverso un rigoroso controllo dei processi e una verifica elettrica al 100%.
Area di servizio: copertura di servizio a livello mondiale, che consente la consegna tempestiva e un'efficiente assistenza post-vendita per i clienti internazionali.
Applicazioni tipiche
Radar e sensori automobilistici
Microonde punto a punto
Amplificatori di potenza
Radar a fascia
Componenti RF
Riassunto
Sfruttando le proprietà superiori di RO4835 (migliorata stabilità ad alta temperatura, eccellente resistenza all'ossidazione, bassa perdita, stretta tolleranza Dk), compatibilità di processo standard FR-4,e rigoroso rispetto delle norme IPC-Classe-2, soddisfa efficacemente i requisiti di trasmissione del segnale ad alta frequenza di vari sistemi RF di precisione.questo PCB serve come un'opzione affidabile per la produzione in grandi volumi di dispositivi RF di precisione.
