NT1 ricambio di materie plastiche

MOQ:	1 pz
prezzo:	USD9.99-99.99
Imballaggio standard:	Sacchetti sottovuoto+Cartoni
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000 pezzi al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-332.V1.0

materiale PCB:

NT1duroide

Spessore del PCB:

0,4 mm

Conteggio degli strati:

2 strati

Dimensioni del circuito stampato:

134,8 mm × 78,65 mm (2 tipi, 2 pezzi)

Peso del rame:

Strati esterni di rame da 1 oncia (1,4 mil).

Finitura superficiale:

Argento immersione

Evidenziare:

lamiera di rame ad alta frequenza

F4BM220 laminato placcato in rame

lamiera placcata in rame

Descrizione del prodotto

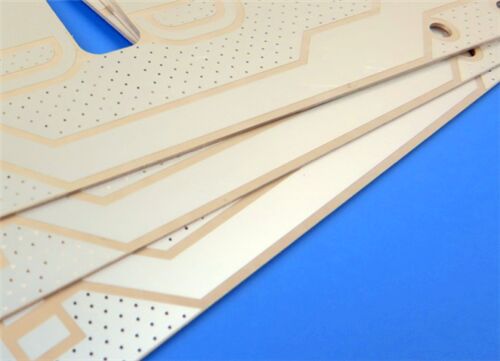

Questo PCB RF rigido a 2 strati utilizza Rogers RT/duroid 6006, un composito ceramico-PTFE di alta qualità progettato per circuiti a microonde e ad alta frequenza. Realizzata con finitura superficiale Immersion Silver e prodotta secondo i criteri IPC-Class-2, questa scheda offre prestazioni elettriche stabili e una perdita di segnale minima. Vantando un'elevata costante dielettrica per la miniaturizzazione del circuito, tolleranze dimensionali strette e caratteristiche RF ripetibili, è una soluzione ideale per antenne patch, moduli di comunicazione satellitare e sistemi radar aerospaziali.

PCBSpecificaS

Elemento di costruzione	Dettagli
Materiale di base	RT/duroid 6006 – Laminato composito ceramica-PTFE ad alto Dk ottimizzato per circuiti a microonde
Conteggio degli strati	2 strati – Struttura rigida del PCB a microonde su misura per progetti di circuiti compatti ad alta frequenza
Dimensioni della scheda	134,8 mm × 78,65 mm (2 tipi, 2 pezzi), con una tolleranza ristretta di +/- 0,15 mm per una precisione di assemblaggio costante
Traccia e spazio	Minimo 5/6 mil, consentendo il routing del circuito compatto mantenendo un'integrità del segnale superiore
Dimensione minima del foro	0,3 mm, progettato per il montaggio di componenti a foro passante ad alta precisione in applicazioni a microonde
Via	Nessun passaggio cieco, semplificando la fabbricazione e garantendo una connettività elettrica affidabile tra gli strati
Spessore del pannello finito	Profilo ultrasottile da 0,4 mm, adatto per microonde e apparecchiature aerospaziali con spazio limitato
Peso del rame	Strati esterni di rame da 1 oz (1,4 mil), che forniscono conduttività stabile per la trasmissione del segnale a microonde
Tramite lo spessore della placcatura	20μm, conforme agli standard IPC-Class-2 per garantire una lunga durata tramite conduttività
Finitura superficiale	Argento per immersione, caratterizzato da elevata conduttività, bassa perdita ad alta frequenza ed eccellente saldabilità
Maschera per serigrafia e saldatura	Serigrafia superiore: Nessuna; Serigrafia inferiore: Nessuna; Maschera di saldatura superiore: Nessuna; Maschera di saldatura inferiore: nessuna: il rame completamente esposto riduce al minimo la perdita di segnale ad alta frequenza
Test di qualità	Test elettrici al 100% eseguiti prima della spedizione per garantire prestazioni impeccabili del circuito

Pila PCB-su Configurazione

Componente impilabile	Specifiche e descrizione
Strato di rame 1	35μm – Strato di rame ad elevata purezza per la conduzione del segnale a microonde a bassa resistenza
RT/duroid 6006 Nucleo	0,254 mm (10mil) – Substrato in ceramica-PTFE ad alto Dk che consente layout di circuiti a microonde compatti
Strato di rame 2	35μm – Struttura simmetrica in rame per sostenere prestazioni elettriche costanti ad alta frequenza

NT1 ricambio di materie plastiche 0

Formato della grafica e standard di conformità

Formato grafica: fornito in Gerber RS-274-X, il formato industriale universale per un'accurata fabbricazione di PCB e compatibilità dei dati.

Standard accettato: IPC-Class-2, che garantisce prestazioni affidabili per prodotti elettronici ad alta frequenza commerciali e industriali.

Disponibilità: spedizione in tutto il mondo disponibile per supportare appalti e progetti di ingegneria globali.

Introduzione del substrato RT/duroid 6006

Rogers RT/duroid 6006 è un composito avanzato in ceramica-PTFE progettato espressamente per circuiti ad alta frequenza e a microonde. La sua elevata costante dielettrica consente una significativa miniaturizzazione del circuito, rendendolo ideale per progetti di antenne compatte e sistemi a microonde. Caratterizzato da una tangente a bassa perdita e da un rigoroso controllo della tolleranza dielettrica, questo substrato offre prestazioni elettriche costanti e ripetibili, in particolare per applicazioni in banda X e a frequenza inferiore. La sua composizione chimicamente stabile garantisce un funzionamento affidabile nei sistemi aerospaziali, satellitari e radar.

Caratteristiche principali

RT/duroid 6006 integra eccellenti proprietà elettriche, termiche e meccaniche per applicazioni a microonde ad alta frequenza:

Parametro	Specifiche e osservazioni
Tipo materiale	Laminato composito premium ceramica-PTFE
Costante dielettrica	6,15 +/- 0,15 a 10 GHz/23°C, supporta la miniaturizzazione del circuito
Fattore di dissipazione	0,0027 a 10 GHz/23°C, ottenendo un'attenuazione del segnale ad alta frequenza estremamente bassa
Temperatura di decomposizione termica (Td)	> 500 °C (TGA) per una stabilità termica superiore
Assorbimento dell'umidità	0,05%, riducendo al minimo le fluttuazioni delle prestazioni in ambienti umidi
Coefficiente di dilatazione termica	Asse X 47 ppm/°C, asse Y 34 ppm/°C, asse Z 117 ppm/°C
Rivestimento in rame	Laminato con lamina di rame elettrodepositato standard e trattato in modo inverso per una maggiore forza di adesione

Vantaggi principali

RT/duroid 6006 offre importanti vantaggi tecnici e produttivi ai progettisti di circuiti a microonde:

L'elevata costante dielettrica riduce efficacemente le dimensioni del circuito per lo sviluppo di antenne miniaturizzate

Le caratteristiche di bassa perdita si adattano perfettamente alle applicazioni a microonde in banda X e sub-banda X

Le precise tolleranze Dk e spessore garantiscono prestazioni costanti tra i lotti di produzione

Il bassissimo assorbimento di umidità mantiene la stabilità elettrica in condizioni atmosferiche difficili

L'affidabilità superiore del foro passante placcato si adatta alla fabbricazione multistrato e agli scenari di servizio a lungo termine

Applicazioni tipiche

Questo PCB RF a 2 strati RT/duroid 6006 è ampiamente utilizzato nei dispositivi a microonde e nel settore aerospaziale di fascia alta:

-Antenne patch

-Sistemi di comunicazione satellitare

-Amplificatori di potenza RF

-Sistemi di prevenzione delle collisioni di aerei

-Sistemi di allarme radar a terra

NT1 ricambio di materie plastiche 1
