PCB RF ibrido a 4 strati Rogers RO3210 Substrato Placcaggio in argento e oro

MOQ:	1 pz
prezzo:	USD9.99-99.99
Imballaggio standard:	Sacchetti sottovuoto+Cartoni
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000 pezzi al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-332.V1.0

materiale PCB:

Ro3210

Conteggio degli strati:

4 strati

Spessore del PCB:

1.321 mm

Dimensioni del circuito stampato:

95 mm × 98 mm (1 pezzo)

Maschera per saldatura:

Verde

Serigrafia:

bianco

Peso del rame:

Rame esterno: lamina finita da 1 oncia; Rame interno: lamina finita da 0,5 once.

Finitura superficiale:

Placcatura in argento e oro

Evidenziare:

FCCL TLX-0 laminati ad alta frequenza

lastra rivestita di rame con garanzia

laminati ad alta frequenza rivestiti di rame

Descrizione del prodotto

Questo PCB è un ibrido a 4 stratiCircuito stampato Rogers RO3210progettato per applicazioni a microonde ad alta frequenza. Adotta uno stack-up simmetrico con doppi nuclei dielettrici RO3210 legati da preimpregnato RO4450F premium, offrendo uno spessore di laminazione consolidato di 1,321 mm. Costruito con una struttura in rame asimmetrica, è dotato di rame esterno da 1 oncia e rame interno da 0,5 once per ottimizzare la conduzione di corrente e le prestazioni di impedenza. Dotata di maschera di saldatura verde, serigrafia superiore bianca, placcatura composita argento-oro, fessura di profondità controllata personalizzata e 1-3 vie cieche sequenziali, questa scheda multistrato è conforme a rigorosi standard di produzione di precisione. Sfruttando le proprietà del PTFE tessuto rinforzato con vetro, raggiunge un'eccezionale rigidità meccanica e stabilità elettrica, adatte per infrastrutture di stazioni base, sistemi anticollisione automobilistici, terminali di comunicazione satellitare e strutture a banda larga wireless.

PCBSpecificaS

Elemento di costruzione	Dettagli
Materiale di base	Stack-up ibrido premium che combina PTFE tessuto rinforzato con vetro RO3210 e preimpregnato di incollaggio RO4450F, progettato per rigidità meccanica superiore e prestazioni elettriche stabili ad alta frequenza
Conteggio degli strati	4 strati – PCB multistrato di livello industriale su misura per complessi circuiti di comunicazione a microonde e RF
Dimensioni della scheda	95 mm × 98 mm (1 pezzo), prodotto con una stretta tolleranza dimensionale
Spessore di pressatura finita	Spessore di laminazione consolidato di 1.321 mm, che migliora la robustezza strutturale e resiste alla deformazione del pannello in condizioni di lavoro complesse
Peso del rame	Rame esterno: lamina finita da 1 oncia; Rame interno: lamina finita da 0,5 once.
Finitura superficiale	Doppia placcatura composita in argento e oro, che offre eccezionale resistenza all'ossidazione, saldabilità superiore e conduttività stabile ad alta frequenza
Maschera per serigrafia e saldatura	In alto: maschera per saldatura verde + serigrafia bianca; In basso: maschera per saldatura verde senza serigrafia. Il rivestimento protettivo isolante migliora la durata e la capacità anticorrosione
Struttura speciale	Slot a profondità controllata (dall'alto allo strato interno 1); 1-3 vie cieche a strati. Lavorazione di precisione personalizzata per sofisticati layout di circuiti a radiofrequenza
Test di qualità	Test di continuità e impedenza al 100% condotti prima della spedizione per garantire prestazioni elettriche costanti

Configurazione di impilamento PCB

Sequenza di impilamento	Descrizione del materiale e dello spessore
Strato di rame 1 (esterno)	Rame da 1 oncia: la spessa lamina di rame esterna garantisce una trasmissione costante di segnali a microonde ad alta frequenza
Dielettrico 1	Rogers RO3210 da 0,508 mm – PTFE caricato con ceramica rinforzato con vetro intrecciato con robustezza meccanica ottimizzata
Strato di rame 2 (interno)	Rame da 0,5 once: rame interno leggero per tracce di circuiti interni densi e intricati
Dielettrico 2	Due pezzi di preimpregnato RO4450F da 0,102 mm (totale 0,2 mm), materiale adesivo di alta qualità che garantisce un'adesione affidabile tra gli strati e stabilità della laminazione
Strato di rame 3 (interno)	Rame da 0,5 once – Disposizione simmetrica del rame interno per una distribuzione uniforme dell'impedenza
Dielettrico 3	Rogers RO3210 da 0,508 mm – Nucleo dielettrico rinforzato per migliorare la planarità complessiva della scheda e la stabilità strutturale
Strato di rame 4 (esterno)	Rame da 1 oz – Lo strato esterno di rame pesante fornisce un'eccezionale conduttività superficiale e prestazioni di saldatura

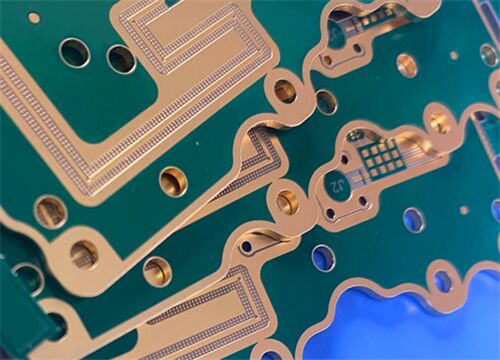

PCB RF ibrido a 4 strati Rogers RO3210 Substrato Placcaggio in argento e oro 0

Formato della grafica e standard di conformità

Formato grafica: fornito in Gerber RS-274-X, un formato standard del settore che consente una precisa fabbricazione multistrato e una compatibilità universale dei dati.

Standard di qualità: soddisfa i criteri IPC-Class-2, garantendo una durata operativa a lungo termine per l'hardware di comunicazione RF industriale.

Disponibilità: la spedizione globale è accessibile per supportare progetti internazionali di approvvigionamento industriale e ingegneria delle telecomunicazioni.

Introduzione del substrato Rogers RO3210

RO3210 è un laminato PTFE caricato con ceramica rinforzato con vetro intrecciato ad alte prestazioni classificato nella serie di materiali ad alta frequenza Rogers RO3200™. Come iterazione aggiornata della classica serie RO3000®, vanta una stabilità meccanica drasticamente migliorata pur mantenendo proprietà elettriche premium. Questo materiale dielettrico avanzato combina la superficie ultra liscia del PTFE non tessuto per la precisione dell'incisione a linee sottili e la resistenza strutturale rigida dei compositi di vetro intrecciato, adattandosi perfettamente ai sofisticati progetti PCB RF multistrato.

Prodotto secondo i sistemi di gestione della qualità certificati ISO 9002, RO3210 è completamente compatibile con i flussi di lavoro convenzionali di fabbricazione del PTFE. Presenta una costante dielettrica fissa di 10,2 e un basso fattore di dissipazione di 0,0027, mantenendo caratteristiche di bassa perdita ultrastabili attraverso le bande di frequenza delle microonde. Con un coefficiente di dilatazione termica pari al rame e una stabilità dimensionale superiore, questo substrato è particolarmente adatto per la laminazione ibrida epossidica e la produzione commerciale di massa ad alto rendimento.

Parametri chiave del materiale

Parametro	Specifiche e osservazioni
Costante dielettrica (Dk)	10,2 a 10 GHz, costante dielettrica elevata che consente un design compatto del circuito a radiofrequenza miniaturizzato
Fattore di dissipazione (Df)	0,0027 a 10 GHz, la minima perdita dielettrica garantisce una trasmissione del segnale a microonde a bassa attenuazione
Tipo di rinforzo	Rinforzo in fibra di vetro intrecciata, che migliora efficacemente la rigidità della tavola e le prestazioni di movimentazione meccanica
Levigatezza della superficie	La superficie ultra liscia raggiunge una tolleranza di incisione fine per circuiti miniaturizzati ad alta precisione
Coefficiente di espansione	CTE nel piano sincronizzato in rame, che riduce lo stress termico e migliora l'affidabilità dell'assemblaggio SMT
Certificazione	Sistema di produzione certificato ISO 9002 per un controllo di qualità standardizzato e coerente

Vantaggi principali

Rogers RO3210 offre vantaggi tecnici esclusivi su misura per complessi circuiti multistrato ad alta frequenza:

-Il rinforzo in vetro tessuto rafforza la rigidità strutturale per semplificare la gestione e la lavorazione della produzione

-Proprietà elettriche e meccaniche coerenti si adattano a sofisticate strutture RF multistrato

-Il CTE abbinato al rame riduce al minimo la deformazione termica e garantisce prestazioni di saldatura SMT stabili

-L'eccellente compatibilità con il preimpregnato epossidico supporta progetti PCB di stack-up ibridi diversificati

-La levigatezza superficiale superiore consente l'incisione di tracce ultrafini per circuiti miniaturizzati compatti

-La materia prima economicamente vantaggiosa e l'elevata resa produttiva riducono i costi complessivi di produzione in serie

Applicazioni tipiche

Questo PCB ibrido RO3210 ad alte prestazioni è ampiamente utilizzato nei settori industriali automobilistico, delle comunicazioni, satellitare e della banda larga:

-Sistemi di rilevamento anticollisione automobilistici e moduli di antenne satellitari di posizionamento GPS

-Infrastrutture di telecomunicazioni wireless e hardware ricetrasmettitori di stazioni base cellulari

-Antenne patch a microstriscia per comunicazione wireless a corto raggio e trasmissione del segnale

-Ricevitori satellitari a trasmissione diretta e apparecchiature di trasmissione datalink per comunicazioni via cavo

-Dispositivi remoti di lettura contatori intelligenti e circuiti backplane di alimentazione ad alta frequenza

-Sistemi di comunicazione LMDS e terminali di trasmissione a banda larga senza fili a lunga distanza

PCB RF ibrido a 4 strati Rogers RO3210 Substrato Placcaggio in argento e oro 1
