PCB ibrido a 6 strati 10mil RO4350B e S1000-2M 1.5mm ENIG

MOQ:	1 PCS
prezzo:	USD9.99-99.99/PCS
Imballaggio standard:	Sacchetti aspirapolvere+Cartoni
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000 PCS PER MESE

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

Cina

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Materiale per PCB:

RO4350B - 0,254 mm (10 mil), S1000-2M - 0,254 mm (10 mil)

Numero di strati:

6-Layer

Dimensione del PCB:

76.5 mm x 83 mm = 1 PCS, +/- 0,15 mm

Spessore del PCB:

1,5 millimetri

Peso di rame:

1 oz (1,4 ml) strati interni/esterni

Finitura superficiale:

Olio di immersione in nichel senza elettro (ENIG)

Maschera di saldatura:

blu

Fabbricazione a partire da fibre sintetiche:

Bianco

Evidenziare:

PCB ibridi a 6 strati

10mil RO4350B PCB ibrido

1.5 mm ENIG PCB ibrido

Descrizione del prodotto

Introducendo il nostro PCB rigido a 6 strati ad alte prestazioni, progettato per un'ampia gamma di applicazioni elettroniche avanzate.garantire un'eccellente affidabilità e prestazioni.

Costruzione di PCB

Questo PCB a 6 strati è stato progettato meticolosamente, con una combinazione di materiali RO4350B e S1000-2M. Le dimensioni della scheda sono di 76,5 mm x 83 mm, con uno spessore finito di 1,5 mm.La costruzione comprende::

- Materiali di base: RO4350B, noto per le sue eccellenti prestazioni elettriche, e S1000-2M, che migliora la gestione termica e l'affidabilità.

- Composizione dello strato: l'accoppiamento è costituito da strati alternativi di rame e di prepreg, garantendo un'integrità ottimale del segnale e una stabilità termica.

Specificità principali

- Traccia minima/spazio: 4/4 mil.

- Dimensione minima del foro: 0,3 mm

- Finitura superficiale: oro immersivo in nichel senza elettro (ENIG), che offre un'eccellente solderabilità e resistenza alla corrosione.

- Prova elettrica: ogni scheda viene sottoposta al 100% di prova elettrica prima della spedizione, garantendo qualità e affidabilità.

Vantaggi materiali

RO4350B

RO4350B è un laminato ad alte prestazioni che combina la fabbricabilità dell'epossidi/vetro con le prestazioni elettriche dei materiali ceramici.

- Costante dielettrica (Dk): mantiene un valore stabile di circa 3,48 a 10 GHz, fondamentale per le applicazioni ad alta frequenza.

- Coefficiente termico di espansione (CTE): il CTE di RO4350B è molto simile a quello del rame, garantendo una tensione termica minima e un'eccellente stabilità dimensionale durante la saldatura e il funzionamento.

- Alta temperatura di transizione del vetro (Tg): con un Tg superiore a 280°C (536°F), RO4350B è adatto per ambienti ad alta temperatura, rendendolo ideale per applicazioni esigenti.

RO4350B Valore tipico
Immobili	RO4350B	Direzione	Unità	Condizione	Metodo di prova
Costante dielettrica,ε Processo	3.48±0.05	Z		10 GHz/23°C	IPC-TM-650 2.5.5.5 Stripline stretta
Costante dielettrica	3.66	Z		da 8 a 40 GHz	Metodo della lunghezza di fase differenziale
Fattore di dissipazione	0.0037 0.0031	Z		10 GHz/23°C 2.5 GHz/23°C	IPC-TM-650 2.5.5.5
Coefficiente termico di ε	+50	Z	ppm/°C	-50°C a 150°C	IPC-TM-650 2.5.5.5
Resistenza al volume	1.2 x 10¹⁰		MΩ.cm	COND A	IPC-TM-650 2.5.17.1
Resistenza superficiale	5.7 x 10⁹		MΩ	COND A	IPC-TM-650 2.5.17.1
Forza elettrica	31.2(780)	Z	Kv/mm(v/mil)	0.51mm ((0.020")	IPC-TM-650 2.5.6.2
Modulo di trazione	16, 767 ((2,432) 14,153 ((2,053)	X Y	MPa (ksi)	NT1 commercio	ASTM D 638
Resistenza alla trazione	203(29.5) 130(18.9)	X Y	MPa (ksi)	NT1 commercio	ASTM D 638
Forza flessibile	255 (37)		MPa (kpsi)		IPC-TM-650 2.4.4
Stabilità dimensionale	< 0.5	X,Y	mm/m (millimetro/pollice)	dopo etch+E2/150°C	IPC-TM-650 2.4.39A
Coefficiente di espansione termica	10 12 32	X Y Z	ppm/°C	-55°C a 288°C	IPC-TM-650 2.4.41
Tg	> 280		°C TMA	A	IPC-TM-650 2.4.24.3
Td	390		°C TGA		ASTM D 3850
Conduttività termica	0.69		W/M/oK	80°C	ASTM C518
Assorbimento di umidità	0.06		%	48 ore di immersione 0.060" campione Temperatura 50°C	ASTM D 570
Densità	1.86		gm/cm3	23°C	ASTM D 792
Forza della buccia di rame	0.88 5,0		N/mm (pli)	dopo la saldatura galleggiare 1 oz. Fogli di EDC	IPC-TM-650 2.4.8
Infiammabilità	(3)V-0				UL 94
Processo senza piombo compatibile	- Sì, sì.

S1000-2M

S1000-2M integra RO4350B offrendo:

- CTE inferiore dell'asse Z: questa caratteristica migliora l'affidabilità dei fori di rivestimento, specialmente in situazioni di ciclo termico.

- Compatibilità senza piombo: S1000-2M supporta processi di produzione rispettosi dell'ambiente, rendendolo adatto agli standard di conformità moderni.

- Eccellente lavorabilità meccanica: questo materiale consente progetti complessi senza compromettere l'affidabilità.

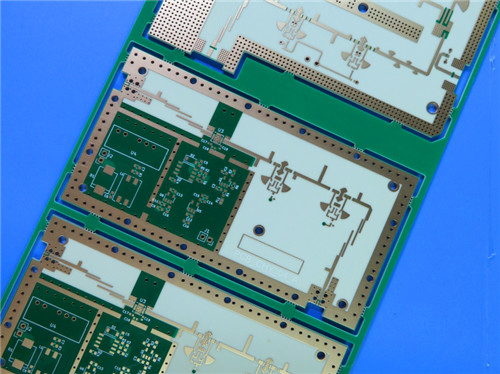

PCB ibrido a 6 strati 10mil RO4350B e S1000-2M 1.5mm ENIG 0

Applicazioni

Data la robustezza delle specifiche e i vantaggi dei materiali, questo PCB rigido a 6 strati è ideale per una varietà di applicazioni, tra cui:

- Antenne a banda larga per le compagnie aeree commerciali: fornire una connettività affidabile negli ambienti dell'aviazione.

- Microstrip e Stripline Circuits: essenziali per applicazioni RF e microonde in cui l'integrità del segnale è di primaria importanza.

- Sistemi radar: supporto di una complessa tecnologia radar ad alta precisione.

- Sistemi di guida: garantire prestazioni accurate e affidabili dei sistemi di navigazione e di controllo.

- Antenne radio digitali punto a punto**: facilitano la trasmissione di dati ad alta velocità.

Conformità e garanzia della qualità

I nostri PCB soddisfano gli standard IPC-Class-2, garantendo pratiche di produzione di alta qualità.che ci consentono di fornire prodotti che soddisfano o superano gli standard del settore.

Inoltre, la disponibilità mondiale dei nostri PCB significa che i clienti di tutto il mondo possono accedere a questa tecnologia all'avanguardia,garantire che i vostri progetti beneficiino dei migliori materiali e processi di produzione disponibili.

Conclusioni

In conclusione, il nostro nuovo PCB rigido a 6 strati, realizzato con RO4350B e S1000-2M rappresenta un significativo progresso nella tecnologia dei PCB.e diverse applicazioni, questo PCB è progettato per soddisfare le complesse esigenze dell'elettronica moderna.

Che siate coinvolti nell'aerospaziale, nelle telecomunicazioni o nell'elettronica di consumo avanzata, scegliendo il nostro PCB a 6 strati potenzierete i vostri progetti con affidabilità, efficienza e prestazioni.Contattaci oggi per saperne di più su come i nostri PCB possono elevare i tuoi progetti al livello successivo.
