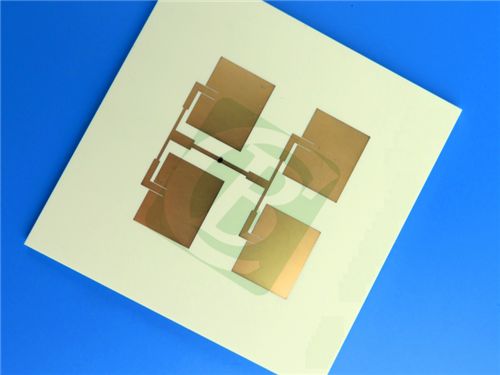

PCB a 6 strati ad alte prestazioni con costruzione ibrida RO4003C e FR-4

Questo avanzato PCB rigido a 6 strati è progettato per applicazioni ad alta frequenza e alta affidabilità, combinando materiali Rogers RO4003C e Tg170 FR-4 per prestazioni elettriche e meccaniche ottimali.La scheda presenta una stack-up ibrida per bilanciare i costi, la fabbricabilità e l'integrità del segnale, rendendolo ideale per applicazioni RF e microonde.

Piattaforma di PCB-su Dettagli

L'accumulo è ottimizzato meticolosamente per migliorare l'integrità del segnale e la stabilità termica:

Introduzione al materiale RO4003C di Rogers

Rogers RO4003C è un laminato ad alta frequenza che unisce le prestazioni elettriche di PTFE/vetro tessuto con la semplicità di fabbricazione di epossidi/vetro.Si distingue nelle applicazioni RF e microonde grazie al suo controllo della costante dielettrica e al basso fattore di dissipazione.

Caratteristiche chiave di Rogers RO4003C

1Costante dielettrica stabile (Dk): mantiene una costante 3,38 ± 0,05 a 10 GHz, garantendo una diffusione del segnale affidabile nei progetti ad alta frequenza.

2.Fattore di dispersione basso (Df): misura 0,0027 a 10 GHz e 0,0021 a 2,5 GHz, riducendo al minimo la perdita di segnale anche nelle applicazioni ad alta velocità.

3- Conduttività termica efficace: 0,71 W/m/°K, che facilita un'efficiente dissipazione del calore dai componenti attivi.

4Assorbimento minimo di umidità: solo lo 0,06%, preservando le prestazioni elettriche in ambienti umidi.

Forte compatibilità CTE con il rame:

Asse X: 11 ppm/°C

Asse Y: 14 ppm/°C

Asse Z: 46 ppm/°C

Ciò riduce lo stress tra gli strati durante il ciclo termico, migliorando l'affidabilità a lungo termine.

5. Alta temperatura di transizione del vetro (Tg > 280°C): garantisce la stabilità sotto stress termico estremo, critico per condizioni di funzionamento difficili.

Vantaggi dell'uso di RO4003C

1. Ideale per PCB RF/Microonde a più strati: bilancia le prestazioni ad alta frequenza con le esigenze strutturali di pile di strati complessi.

2. FR-4 Processing compatibile: elimina la necessità di tecniche di produzione specializzate, riducendo i costi di produzione e semplificando la fabbricazione.

3. Integrità del segnale migliorata: bassa variazione Dk e perdita minima lo rendono perfetto per segnali ad alta frequenza (ad esempio, RF, microonde), riducendo la distorsione e garantendo l'accuratezza dei dati.

4. Fori di tracciato (PTH) durevoli: mantiene l'integrità anche sotto shock termico, un requisito chiave per interconnessioni affidabili in applicazioni impegnative.

Applicazioni tipiche

Questo PCB è ideale per:

Antenne e amplificatori di potenza della stazione base cellulare

Etichette di identificazione RF (RFID)

Radar e sensori automobilistici

Blocco a basso rumore (LNB) per le comunicazioni via satellite

Disegni digitali ad alta velocità e di segnale misto

Conclusioni

Questo PCB ibrido a 6 strati sfrutta le capacità ad alta frequenza di Rogers RO4003C e la robustezza strutturale di Tg170 FR-4,che si traduce in una soluzione conveniente ma ad alte prestazioni per le applicazioni RF e microonde più esigenti.

Disponibile in tutto il mondo, questo PCB è un'ottima opzione per gli ingegneri che cercano un equilibrio tra prestazioni, fabbricabilità e costo.
