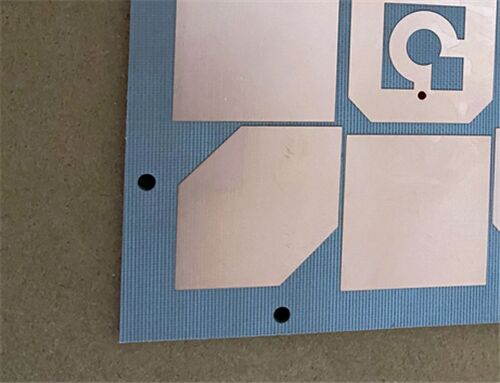

Siete alla ricerca di un PCB RF rigido a due strati di alta affidabilità progettato per soddisfare le rigide esigenze di applicazioni aerospaziali, militari e ad alta frequenza?F4BTMS1000Conformi agli standard di qualità IPC-Class 2, questo PCB garantisce prestazioni costanti e affidabili per applicazioni critiche come apparecchiature aerospaziali, sistemi radar militari,comunicazioni satellitariCon una forte enfasi sull'alta affidabilità, basse perdite dielettriche e grande adattabilità a frequenza,si distingue come la scelta ideale per gli ingegneri e le squadre di approvvigionamento che cercano un, un substrato sostituibile con sostanze estranee per progetti aerospaziali e RF ad alta precisione.
PCBSpecificitàs
| Articolo di costruzione |
Dettagli |
| Materiale di base |
F4BTMS1000 Un materiale di alta affidabilità aggiornato, adatto alle applicazioni aerospaziali e in grado di sostituire prodotti stranieri equivalenti |
| Numero di strati |
2 strati di PCB rigidi ottimizzati per soddisfare i requisiti operativi di alta frequenza e di alta affidabilità |
| Dimensioni della scheda |
79.6 mm x 45 mm (1 PCS), con una tolleranza stretta di +/- 0,15 mm per garantire un adattamento preciso in varie configurazioni di montaggio |
| Trace & Space |
Minimo 5/6 mils, consentendo la progettazione di circuiti compatti e di linea fine senza compromettere l'integrità del segnale |
| Dimensione minima del foro |
0.2 mm, compatibile con le esigenze di montaggio di componenti ad alta precisione delle applicazioni aerospaziali e RF |
| Vias |
Nessun via cieco, semplificando il processo di produzione garantendo al contempo connessioni interstratiche sicure per la trasmissione del segnale ad alta frequenza |
| Spessore della tavola finita |
0.4 mm, offrendo una robustezza meccanica leggera e soddisfacendo i requisiti di spessore delle apparecchiature aerospaziali e compatte RF |
| Peso del rame |
1 oz (1,4 mils) sugli strati esterni (35 μm), offrendo un'eccellente conducibilità per segnali RF e microonde ad alta frequenza |
| Via spessore del rivestimento |
20 μm, conforme agli standard IPC-Classe 2 per garantire connessioni elettriche affidabili e durata meccanica in ambienti operativi difficili |
| Finitura superficiale |
OSP (Organic Soldability Preservative), che garantisce una soldabilità superiore e un'affidabilità a lungo termine per i gruppi ad alta precisione |
| Maschera di seta e saldatura |
Nessuna pellicola di seta superiore o inferiore; nessuna maschera di saldatura superiore o inferiore, garantendo un design pulito ottimizzato per le prestazioni del segnale RF ad alta frequenza |
| Controllo della qualità |
Il 100% dei test elettrici viene eseguito prima della spedizione, garantendo la funzionalità e eliminando le unità difettose per una distribuzione affidabile |
Piattaforma di PCB-su Configurazione
| Componente di accumulo |
Specifiche e descrizione |
| Strato di rame 1 |
35 μm |
| F4BTMS1000 Core |
0.254mm (10 millimetri) serve come base delle prestazioni superiori del PCB, progettato specificamente per progetti aerospaziali e RF ad alta affidabilità |
| Strato di rame 2 |
35 μm |
Formato e disponibilità delle opere d'arte
Formato di grafica: fornito da Gerber RS-274-X Il formato standard del settore per la produzione di PCB, garantendo compatibilità e affidabilità.
Disponibilità: in tutto il mondo Offriamo spedizioni globali per soddisfare le esigenze di ingegneri e produttori in tutto il mondo, con tempi di consegna che soddisfano gli standard del settore.
F4BTMS1000 Substrato: la chiave per prestazioni di alta affidabilità
Come parte della serie F4BTMS aggiornata, il substrato F4BTMS1000 costituisce la spina dorsale della nostra PCB's eccezionale affidabilità e prestazioni, progettato per soddisfare le rigide richieste di aerospaziale, militare,e applicazioni ad alta frequenza:
La serie F4BTMS rappresenta una versione aggiornata della serie F4BTM, raggiungendo scoperte tecnologiche sia nella formulazione dei materiali che nei processi di produzione.Arricchito con una quantità significativa di ceramica e rinforzato con materiali ultra-sottili, tessuto in fibra di vetro ultrafine, questo materiale offre miglioramenti sostanziali delle prestazioni generali e una gamma più ampia di costanti dielettrici.È un materiale ad alta affidabilità particolarmente adatto alle applicazioni aerospaziali e può sostituire prodotti stranieri simili.
Integrando una piccola quantità di tessuto di fibra di vetro ultra sottile e ultra fine e un grande volume di nanoceramica speciale distribuita uniformemente mescolata con resina di politetrafluoroetilene,il materiale riduce al minimo l'impatto negativo della fibra di vetro sulla propagazione delle onde elettromagneticheQuesta progettazione riduce le perdite dielettriche, aumenta la stabilità dimensionale e diminuisce l'anisotropia X/Y/Z del materiale.e aumenta la conduttività termicaInoltre, il materiale presenta un eccellente basso coefficiente di espansione termica e caratteristiche di temperatura dielettrica stabili.
Come caratteristica di serie, la serie F4BTMS è dotata di foglio di rame RTF (Reverse-Treated Foil) a bassa rugosità, che riduce la perdita di conduttori e fornisce un'eccellente resistenza alla buccia.È compatibile con le basi in rame e alluminio, migliorando ulteriormente la sua versatilità per una vasta gamma di applicazioni ad alta affidabilità.
Caratteristiche principali del PCB F4BTMS1000
F4BTMS1000 vanta caratteristiche elettriche e meccaniche eccezionali specificamente progettate per applicazioni ad alta affidabilità e ad alta frequenza, tra cui:
Costante dielettrica (Dk): 10,2 a 10GHz ¢ Garantisce una propagazione del segnale stabile per applicazioni RF e microonde ad alta frequenza
Fattore di dissipazione: 0,0020 a 10 GHz e 0,0023 a 20 GHz
CTE (coefficiente di espansione termica): asse X 16 ppm/°C, asse Y 18 ppm/°C, asse Z 32 ppm/°C (intervallo: da -55°C a 288°C)rendendolo ideale per gli ambienti aerospaziali
Basso coefficiente termico di Dk: -320 ppm/°C (intervallo: -55°C a 150°C)
Alta conduttività termica: 0,81 W/mk Permette un'efficiente dissipazione del calore, proteggendo i componenti in ambienti ad alta potenza e difficili
Basso assorbimento dell'umidità: 0,03% ¢ Migliora l'affidabilità in condizioni di funzionamento umide o difficili, rendendolo adatto all'aerospaziale e all'uso militare
Applicazioni
F4BTMS1000 PCB RF a due strati è specificamente progettato per applicazioni ad alta affidabilità e ad alta frequenza, tra cui:
- Attrezzature aerospaziali, spaziali e di cabina
- Sistemi a microonde e RF
- Sistemi radar, in particolare radar militari
- Reti alimentari
- Antenne sensibili alla fase e antenne a fascia
- Comunicazioni satellitari e altro
