Materiale per PCB AD250C Laminati ad alta frequenza Lastra rivestita di rame

MOQ:	1 pz
prezzo:	USD9.99-99.99
Imballaggio standard:	Sacchetti sottovuoto+Cartoni
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000 pezzi al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-332.V1.0

Numero di parte:

AD250C

Spessore laminato:

0,020" (0,508 mm) +/- 0,002" 0,030" (0,762 mm) +/- 0,002" 0,060" (1,524 mm)

Dimensioni del laminato:

18"x 12"(457mm x 305mm) 18"x 24"(457mm x 610mm)

Peso del rame:

Foglio di rame elettrodepositato ½ oncia. (18μm) 1 oncia. (35 µm) Foglio di rame elettrodepositato t

Evidenziare:

Laminati ad alta frequenza per PCB AD250C

Lastra rivestita di rame materiale per PCB

laminati ad alta frequenza rivestiti di rame

Descrizione del prodotto

AD250C è un composito rinforzato con vetro, a base di PTFE, progettato per offrire una costante dielettrica stabile, bassa perdita di segnale ed eccellenti prestazioni di intermodulazione passiva (PIM). La costruzione in vetro intrecciato migliora la processabilità del circuito e supporta la fabbricazione di PCB ad alta resa.

AD250C soddisfa i diversi requisiti dei moderni design di antenne. Questa versatilità, combinata con un preciso controllo dielettrico, garantisce prestazioni di impedenza costanti nel corso delle produzioni.

Il materiale è offerto con lamina di rame standard elettrodepositata (ED) o lamina di rame ED trattata inversamente, consentendo ai progettisti di ottimizzare per una ridotta perdita del circuito e prestazioni PIM migliorate.

Come composito a base di PTFE, AD250C presenta perdite eccezionalmente basse — tipicamente inferiori a 0,002 a 10 GHz — insieme a un assorbimento di umidità minimo (10 pli). Queste caratteristiche rendono i laminati AD250C una soluzione affidabile e ad alte prestazioni per applicazioni di antenne.

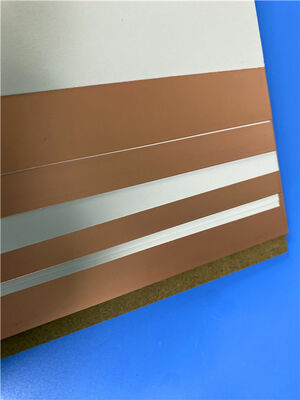

Materiale per PCB AD250C Laminati ad alta frequenza Lastra rivestita di rame 0

Caratteristiche e Vantaggi

Basso fattore di perdita (<0,002 a 10 GHz) – Offre eccellenti prestazioni del circuito su tutte le bande di frequenza wireless comuni
Costante dielettrica controllata (±0,05) – Garantisce prestazioni del circuito ripetibili e affidabili
PIM molto basso (-159 dBc a 30 mil, 1900 MHz) – Migliora le prestazioni dell'antenna e minimizza la perdita di resa dovuta a problemi PIM
Eccellente stabilità dimensionale – Supporta prestazioni del circuito costanti e rese di produzione migliorate

Applicazioni Tipiche

Antenne per stazioni base di infrastrutture cellulari
Sistemi di antenne per telematica automobilistica
Antenne per radio satellitare commerciale

Proprietà	AD250C	Unità	Condizioni di prova	Frequenza di prova / Dettagli	Metodo di prova
Proprietà Elettriche
Costante Dielettrica (processo)	2,52	-	23°C @ 50% UR	10 GHz	IPC TM-650 2.5.5.5
Costante Dielettrica (design)	2,50	-	C-24/23/50	10 GHz, Microstrip Differential Phase Length	-
Fattore di Dissipazione	0,0013	-	23°C @ 50% UR	10 GHz	IPC TM-650 2.5.5.5
Coefficiente Termico della Costante Dielettrica	-117	ppm/°C	0 a 100°C	10 GHz	IPC TM-650 2.5.5.5
Resistività di Volume	4,8 × 10⁸	MΩ·cm	C96/35/90	-	IPC TM-650 2.5.17.1
Resistività Superficiale	4,1 × 10⁷	MΩ	C96/35/90	-	IPC TM-650 2.5.17.1
Resistenza Elettrica (rigidità dielettrica)	979	V/mil	-	-	IPC TM-650 2.5.6.2
Rigidezza Dielettrica	>40	kV	D-48/50	Direzione X/Y	IPC TM-650 2.5.6
PIM	-159/-163	dBc	Toni spazzati riflessi a 43 dBm a 1900 MHz S1/S1	50 ohm	Rogers Interno
Proprietà Termiche
Temperatura di Decomposizione (Td)	>500	°C	2 ore @ 105°C	5% Perdita di Peso	IPC TM-650 2.3.40
CTE x	47	ppm/°C	-55°C a 288°C	-	IPC TM-650 2.4.41
CTE y	29	ppm/°C	-55°C a 288°C	-	IPC TM-650 2.4.41
CTE z	196	ppm/°C	-55°C a 288°C	-	IPC TM-650 2.4.41
Conducibilità Termica	0,33	W/(m·K)	-	Direzione z	ASTM D5470
Tempo di Delaminazione	>60	minuti	come ricevuto	288°C	IPC TM-650 2.4.24.1
Proprietà Meccaniche
Resistenza allo Sbucciamento del Rame	2,6 (14,8)	N/mm (lbs/in)	10 s @288°C	Foil da 35 µm	IPC TM-650 2.4.8
Resistenza a Flessione (MD/CMD)	60,7/44,1 (8,8/6,4)	MPa (ksi)	25°C ± 3°C	-	ASTM D790
Resistenza a Trazione (MD, CMD)	41,4/38,6 (6,0/5,6)	MPa (ksi)	23°C @ 50% UR	-	ASTM D3039/D3039-14
Modulo a Flessione	6102/5364 (885/778)	MPa (ksi)	25°C ± 3°C	-	IPC-TM-650 2.4.4
Stabilità Dimensionale (MD, CMD)	0,02/0,06	mils/inch	dopo incisione + cottura	-	IPC-TM-650 2.4.39a
Proprietà Fisiche
Infiammabilità	V-0	-	-	-	UL 94
Assorbimento di Umidità	0,04	%	E1/105 + D48/50	-	IPC TM-650 2.6.2.1
Densità	2,28	g/cm³	C24/23/50	-	ASTM D792
Capacità Termica Specifica	0,813	J/g·K	2 ore a 105°C	-	ASTM E2716
