TLX-6 Substrato laminati ad alta frequenza lamiera placcata in rame

MOQ:	1 pz
prezzo:	USD9.99-99.99
Imballaggio standard:	Sacchetti sottovuoto+Cartoni
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000 pezzi al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-332.V1.0

Numero di parte:

TLX-6

Spessore laminato:

0,089 - 6,35 mm

Dimensioni del laminato:

12 x 18 pollici 304 x 457 mm; 16 x 18 pollici 406 x 457 mm; 18 x 24 pollici 457 x 610 mm; 16x36 poll

Peso del rame:

0,5 once (0,018 mm); 1 oncia (0,035 mm)

Evidenziare:

laminati ad alta frequenza TLX-6

fogli di laminazione placcati in rame

Substrato rivestito di rame ad alta frequenza

Descrizione del prodotto

TLX-6 è un laminato in fibra di vetro PTFE con una costante dielettrica (Dk) di 2.65, disponibile in vari spessori e opzioni di rivestimento in rame. Progettato per microonde a basso numero di strati, fornisce una base affidabile per circuiti RF in radar, comunicazioni mobili,attrezzature di prova, e trasmissioni.

Come collaboratore nel settore delle microonde, TLX-6's woven glass construction delivers critical mechanical reinforcement for reliable performance in extreme environments—from high-vibration space launches and high-temperature engine modules to radiation-prone space applications, impostazioni navali corrosive, e altimetri che affrontano ampie oscillazioni di temperatura.

Le sue proprietà dielettriche versatili consentono la produzione efficiente di componenti chiave come accoppiatori, splitter, combinatori e antenne.

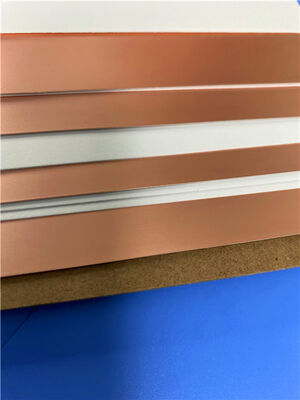

TLX-6 Substrato laminati ad alta frequenza lamiera placcata in rame 0

Principali vantaggi:

Performance PIM eccezionale (in genere inferiore a -160 dBc)
Eccellenti proprietà meccaniche e termiche
Dk basso, stabile e strettamente controllato
Stabilità dimensionale con basso assorbimento di umidità
Basso fattore di dissipazione (Df)
UL 94 V-0
Ottimizzato per progetti a basso numero di strati

Applicazioni tipiche

Antenne
Miscelatori, divisori, filtri e combinatori
Componenti RF passivi

Indicazione	Dk	Spessore dielettrico Pollici mm
TLX-0	20,45 ± 0.04	0.0050 - 0.250	0.127 - 6.35
TLX-9	20,50 ± 0.04	0.0020 - 0.250	0.05 - 6.35
TLX-8	20,55 ± 0.04	0.0025 - 0.250	0.064 - 6.35
TLX-7	20,60 ± 0.04	0.0035 - 0.250	0.089 - 6.35
TLX-6	20,65 ± 0.04	0.0035 - 0.250	0.089 - 6.35

Dimensioni disponibili dei fogli Pollici / mm
12 x 18	304 x 457
16 x 18	406 x 457
18 x 24	457 x 610
16 x 36	406 x 914
24 x 36	610 x 914
18 x 48	457 x 1220
36 x 48	914 x 1220
