PWB ad alta frequenza sviluppato su 3.0mm PTFE DK2.2 con rame 1oz e aria calda che saldano per l'antenna della toppa
(PWB sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Ciao tutti,
Oggi parliamo densamente di un tipo di circuito ad alta frequenza di F4B a 3.0mm.
La serie di F4B di materiali ad alta frequenza comprende principalmente il panno della fibra di vetro di PTFE e del il panno ripieno di ceramica della fibra di vetro di PTFE. Questa serie è una scelta redditizia mentre però essendo credibile dovuto la sua qualità coerente. Trova il suo uso in varie applicazioni moderne quali navigazione, la telecomunicazione via satellite, il radar e le ultime tecnologie come le comunicazioni 4G e 5G.
| Specifiche del PWB | |
| Conteggio di strato: | Il doppio ha parteggiato |
| Materiale di base: | F4B DK 2,2 |
| Dimensione: | 25 x 26mm |
| Spessore finito | 3.0mm ±10% |
| Peso di rame finito: | 1oz |
| SMOBC: | Nessun |
| Finitura superficia: | Pb di HASL libero |
Le specifiche principali di questo bordo sono doppio bordo parteggiato, substrato sono F4B, dk a 2,2, 61mm lungamente da 62mm largamente, hanno finito lo spessore a 3.0mm, il rame finito a 1.0oz, nessuna maschera della lega per saldatura nessun silkscreen e la finitura superficia è OSP.
Vediamo la pila su.
Lo strato superiore e lo strato inferiore sono rame 1oz hanno finito. Il materiale dielettrico di F4b è in mezzo a 2 strati di rame, mostrando la costante dielettrica a 2,2, 3.0mm densamente.

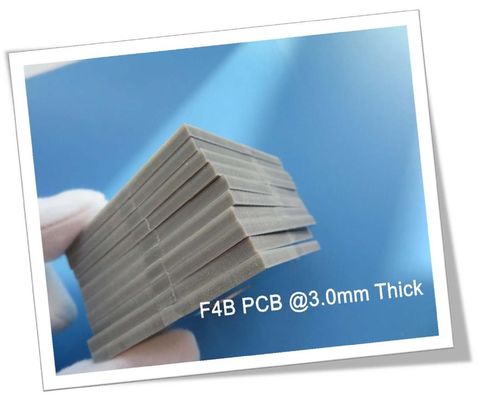

Ciò è la foto di questo bordo. Il colore di base del PWB di F4B è marrone.
| Capacità del PWB | |
| Materiale del PWB: | PTFE |
| Codice: | Serie di F4B |
| Costante dielettrica: | 2,2, 2,55 e 2,65 |
| 2,17, 2,45, 2,75 e 3,0 | |
| Conteggio di strato: | 1 strato, 2 strati, tipo a più strati e ibrido |
| Peso di rame: | 0.5oz, 1oz, 2oz, 3oz |
| Spessore del PWB: | 0.17mm, 0.25mm, 0.5mm, 0.8mm, 1.0mm, |
| 1.5mm, 2.0mm, 3.0mm, 4.0mm e 5.0mm, ecc. | |
| Dimensione del PWB: | ≤400mm X 500mm |
| Finitura superficia: | Rame nudo, HASL, ENIG, latta ecc. di immersione. |
La costante dielettrica del materiale di F4B è un ampio, bordo che di gamma 2,2 - 3,0 ecc. lo spessore varia 0.17mm - 5.0mm. Possiamo fornirgli servizio del prototipo, i piccoli lotti ed il servizio di fabbricazione in serie.
Se avete tutte le domande, senta libero prego per contattarci.
Grazie per la vostra lettura.
Appendice: Scheda di dati PTFE (F4B)
| Nome | Condizione di prova | Unità | Valore | |||
| Densità | Stato normale | g/ cm3 | 2,1~2,35 | |||
| Assorbimento dell'umidità | Immersione nell'acqua distillata di 20±2℃ per 24 ore | % | ≤0.02 | |||
| Temperatura di funzionamento | Camera massima minima di temperatura | ℃ | -50℃~+260℃ | |||
| Conducibilità termica | W/m/k | 0,8 | ||||
| CTE (tipico) | 0~100℃ (εr: 2.1~2.3) | ppm/℃ | 25(x) | |||
| 34(y) | ||||||
| 252(z) | ||||||
| CTE (tipico) | 0~100℃ (εr: 2.3~2.9) | ppm/℃ | 14(x) | |||
| 21(y) | ||||||
| 173(z) | ||||||
| CTE (tipico) | 0~100℃ (εr: 2.9~3.5) | ppm/℃ | 12(x) | |||
| 15(y) | ||||||
| 95(z) | ||||||
| Fattore di restringimento | 2 ore in acqua bollente | % | 0,0002 | |||
| Resistività di superficie | CC 500V | Stato normale | M. ·Ω | ≥1×104 | ||
| Umidità e temperatura costanti | ≥1×103 | |||||
| Resistività di volume | Stato normale | MΩ.cm | ≥1×106 | |||
| Umidità e temperatura costanti | ≥1×105 | |||||
| Pin Resistance | CC 500V | Stato normale | MΩ | ≥1×105 | ||
| Umidità e temperatura costanti | ≥1×103 | |||||
| Resistenza dielettrica di superficie | Stato normale | d=1mm (Kv/mm) | ≥1.2 | |||
| Umidità e temperatura costanti | ≥1.1 | |||||
| Costante dielettrica | 10GHZ | εr | 2,20, 2,55, 2,65, 3,0, 3,5 (±2%) | |||
| Fattore di dissipazione | 10GHZ | tgδ | 2,2 | ≤7×10-4 | ||
| 2,55~2,65 | ≤1×10-3 | |||||
| 3,0~3,5 | ≤1.5×10-3 | |||||
