Della corrosione di resistenza PTFE di stampa dei circuiti viscosità non

Corrosion Resistance PTFE Printing Circuit Boards non viscosity
Corrosion Resistance PTFE Printing Circuit Boards non viscosity Corrosion Resistance PTFE Printing Circuit Boards non viscosity Corrosion Resistance PTFE Printing Circuit Boards non viscosity Corrosion Resistance PTFE Printing Circuit Boards non viscosity

Grande immagine :  Della corrosione di resistenza PTFE di stampa dei circuiti viscosità non

Dettagli:
Luogo di origine: La Cina
Marca: Bicheng
Certificazione: UL, ISO9001, IATF16949
Numero di modello: BIC-111.V1.0
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1pcs
Prezzo: USD9.99-99.99
Imballaggi particolari: Vuoto bags+Cartons
Tempi di consegna: 8-9 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: 5000pcs al mese
Descrizione di prodotto dettagliata
Materiale di base: La vetroresina ha ricoperto PTFE Conteggio di strato: 1 strato, 2 strati ed a più strati
Spessore del PWB: 0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm Dimensione del PWB: ≤400mm X 500mm
Maschera della lega per saldatura: Ecc. verde, nero, blu, giallo, rosso. Peso di rame: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm)
Finitura superficia: Rame nudo, HASL, ENIG, argento, OSP, ecc.
Evidenziare:

Circuiti di stampa IATF16949

,

Circuiti di stampa di PTFE

,

IATF16949 ha stampato il bordo del PWB

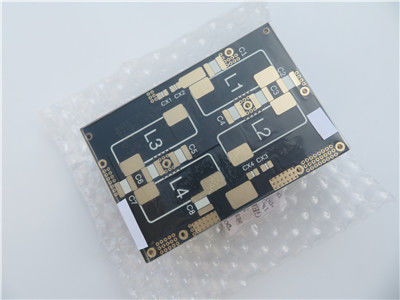

PWB ad alta frequenza di PTFE sviluppato su rame 2oz spesso 1,6millimetri con l'oro di immersione per il duplex

Il politetrafluoroetilene (breve per PTFE), conosciuto comunemente come «re di plastica», è un composto del polimero fatto di tetrafluoroetilene tramite polimerizzazione. Ha la stabilità chimica eccellente, la lubrificazione di resistenza della corrosione, e non viscosità di sigillatura e massime, isolamento e buon elettrici invecchiando la resistenza. Usato come organizzazione della plastica, può essere trasformato il tubo di PTFE, la barretta, la cinghia, il piatto, film ecc. Ha utilizzato generalmente negli alti requisiti prestazionali dei tubi, dei contenitori, delle pompe, delle valvole come pure del radar resistenti alla corrosione, le attrezzature di comunicazione ad alta frequenza, attrezzatura radiofonica.

Prestazione eccellente:

  • resistenza ad alta temperatura: temperatura a lungo termine di uso centigrado 200~260 gradi.
  • resistenza di bassa temperatura: ancora morbido centigrado a -100 gradi;
  • resistenza della corrosione: acqua regia resistente e tutti i solventi organici;
  • resistenza di clima: migliore vita invecchiante in plastica;
  • alta lubrificazione: con il più piccolo coefficiente di attrito in plastica (0,04);
  • Non viscoso: con tensione superficiale minima in prodotti solidi senza aderire a qualsiasi sostanza;
  • non tossico: con inerzia fisiologica;
  • le proprietà elettriche eccellenti, ideali per la classe di C di materiali isolanti, uno strato spesso della pila di giornale possono bloccare 1500 V di alta tensione;
  • più liscio del ghiaccio.

Della corrosione di resistenza PTFE di stampa dei circuiti viscosità non 0Della corrosione di resistenza PTFE di stampa dei circuiti viscosità non 1

PWB ad alta frequenza F4BM-1/2

F4BM-1/2 è laminato sovrapponendosi del panno di vetro verniciato con la resina del teflon, secondo la formulazione scientifica ed il processo rigoroso della tecnologia. Questo prodotto prende alcuni vantaggi sopra le serie di F4B nella prestazione elettrica (vasta gamma della costante dielettrica, della tangente più bassa di angolo di perdita dielettrica, della resistenza aumentata e di più stabilità della prestazione)

Alle frequenze delle microonde e di rf, la costante dielettrica dei materiali di PTFE è bassa quanto 3,5 o sotto, che tiene il forte segnale durante la trasmissione attraverso il PWB, rendendole ideali per il superamento della limitazione ad alta velocità di FR-4.

Capacità del PWB (PTFE)

Materiale del PWB: La vetroresina ha ricoperto PTFE
Codice: F4BM-1/2(seriedellafamiglia)
Costante dielettrica: 2,2, 2,55, 2,65,
3,0 e 3,5
Conteggio di strato: 1 strato, 2 strati ed a più strati
Peso di rame: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm)
Spessore del PWB: 0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm
Dimensione del PWB: ≤400mm X 500mm
Maschera della lega per saldatura: Ecc. verde, nero, blu, giallo, rosso.
Finitura superficia: Rame nudo, HASL, ENIG, argento, OSP, ecc.

Scheda di dati di F4B (PTFE)

Nome Condizione di prova Unità Valore
Densità Stato normale g/ cm3 2.1~2.35
Assorbimento dell'umidità Immersione nell'acqua distillata di 20±2℃ per 24 ore % ≤0.02
Temperatura di funzionamento Camera massima minima di temperatura -50℃~+260℃
Conducibilità termica W/m/k 0,8
CTE (tipico) 0~100℃ (εr: 2.1~2.3) ppm/℃ 25 (x)
34 (y)
252 (z)
CTE (tipico) 0~100℃ (εr: 2.3~2.9) ppm/℃ 14 (x)
21 (y)
173 (z)
CTE (tipico) 0~100℃ (εr: 2.9~3.5) ppm/℃ 12 (x)
15 (y)
95 (z)
Fattore di restringimento 2 ore in acqua bollente % 0,0002
Resistività di superficie CC 500V Stato normale M. ·Ω ≥1×104
Umidità e temperatura costanti ≥1×103
Resistività di volume Stato normale MΩ.cm ≥1×106
Umidità e temperatura costanti ≥1×105
Pin Resistance CC 500V Stato normale ≥1×105
Umidità e temperatura costanti ≥1×103
Resistenza dielettrica di superficie Stato normale d=1mm (Kv/mm) ≥1.2
Umidità e temperatura costanti ≥1.1
Costante dielettrica 10GHZ εr 2,20, 2,55, 2,65, 3,0, 3,5 (±2%)
Fattore di dissipazione 10GHZ tgδ 2,2 ≤7×10-4
2.55~2.65 ≤1×10-3
3.0~3.5 ≤1.5×10-3
