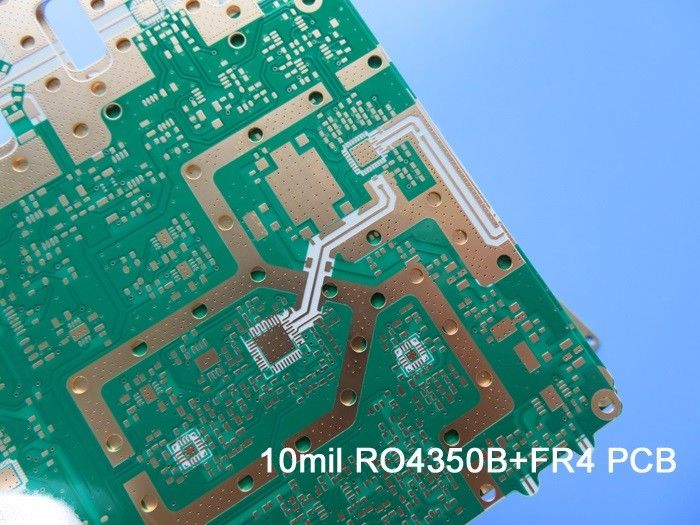

PCB ibrido a 6 strati 10 mil con via cieca

MOQ:	1pcs
prezzo:	USD9.99-99.99
Imballaggio standard:	Vuoto bags+Cartons
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000pcs al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

La Cina

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-081.V1.0

Materiale di base:

RO4350B+FR-4

Conteggio degli strati:

6 Strati

Spessore del PCB:

1,8 mm

Dimensioni del circuito stampato:

75 x 110mm=1PCS

Maschera per saldatura:

Verde

Serigrafia:

bianco

Peso del rame:

1 oncia

Finitura superficiale:

Oro ad immersione

Evidenziare:

6 bordo del PWB di strato FR4

bordo del PWB di 10mil FR4

FR4 un PWB di 6 strati

Descrizione del prodotto

Ciao a tutti,

Cordiali saluti!

Oggi parliamo di PCB ibrido a 6 strati costruito su RO4350B e FR-4. Vediamo il primo.

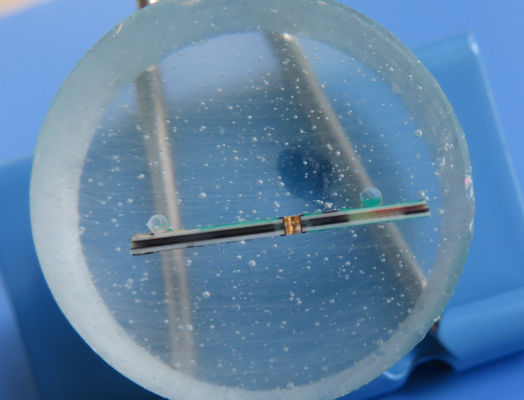

PCB ibrido a 6 strati 10 mil con via cieca 0

È per l'applicazione dell'antenna radar. Due nuclei di RO4350B sul lato superiore e sul lato inferiore, fori passanti placcati collegano ogni strato. Osservando lo stack-up, ciascun materiale dielettrico ha uno spessore superiore a 0,2 mm, il che si traduce in uno spessore dell'intero PCB fino a 1,9 mm. Cuscinetti e fori sono placcati oro ad immersione. Sono fabbricati secondo IPC 6012 Classe 2 utilizzando i dati Gerber forniti. Ogni 25 pannelli vengono imballati per la spedizione.

PCB ibrido a 6 strati 10 mil con via cieca 1

Vediamo il secondo.

PCB ibrido a 6 strati 10 mil con via cieca 2

Questa tipologia è più complessa della prima. Il core RO4350B da 10mil è lo stesso. La differenza principale è che contiene 3 tipi di via cieca. Le specifiche sono le seguenti:

Materiale di base: RO4350B 10mil + FR4

Conteggio degli strati: 6 strati

Tipologia: Tenda tramite L1-L2, L1-L3, L1-L4

Formato: 82 mm x 95 mm = 1 tipo = 1 pezzo

Finitura superficiale: Oro ad immersione

Peso del rame: strato esterno 35 μm/strato interno 35 μm

Maschera di saldatura / Legenda: No

Altezza finale del PCB: 1,4 mm

Norma: IPC 6012 Classe 2

Imballaggio: per la spedizione vengono imballati 20 pannelli.

Tempi di consegna: 20 giorni lavorativi

Durata di conservazione: 6 mesi

Esistono prodotti molto simili i cui strati interni utilizzano mezza oncia di rame. Lo spessore del PCB finito è 1,0 mm. Di seguito è riportato lo stack-up e il microsezione.

PCB ibrido a 6 strati 10 mil con via cieca 3

PCB ibrido a 6 strati 10 mil con via cieca 4

Là'Ci sono molti vantaggi dei PCB ibridi RO4350B.

1) Le prestazioni di integrità del segnale sono migliorate rispetto agli stack-up con tutte le schede FR4;

2) Costo ridotto rispetto agli accumuli con tutto il materiale a bassa perdita;

3) La progettazione ingegneristica previene il verificarsi di problemi in fase di pre-produzione;

4) ISO9000, ISO14001, IATF16949, fabbrica certificata UL

5) Classe IPC 2 / Classe IPC 3;

Le applicazioni sono ampie, elencate di seguito:

-Convertitore acquisizione dati radar,

-antenna a microstriscia,

-booster montato sulla torre,

-oscilloscopio modulare,

-attenuatore e antenna 5G ecc.

Grazie per la tua lettura Non esitate a contattarci per le vostre richieste di PCB RF.

Appendice: scheda tecnica PCB

DIMENSIONE DEL PCB	75 x 110 mm = 1 pezzo
TIPO DI SCHEDA	PCB multistrato
Numero di strati	6 strati
Componenti per montaggio superficiale	SÌ
Componenti con foro passante	NO
IMPILAZIONE DI STRATI	Rame ------- 35um(1 oz)+strato SUPERIORE della piastra
	Dielettrico RO4350B 0,254 mm (10 mil)
	Rame ------- 35um(1 oncia)
	PP+FR4+PP 0,695 mm
	Rame ------ 35um (1 oncia)
	FR-4 0,25 mm
	Rame ------ 35um (1 oncia)
	PP 0,21 mm
	Rame ------35um (1 oncia)
	Dielettrico RO4350B 0,254 mm (10 mil)
	Rame ------- 35um(1 oz)+strato BOT piastra
TECNOLOGIA
Traccia e spazio minimi:	4 milioni / 5 milioni
Fori minimi/massimi:	0,3 mm/2,0 mm
Numero di fori diversi:	12
Numero di fori:	167
Numero di slot fresati:	0
Numero di ritagli interni:	3
Controllo dell'impedenza:	NO
Numero di dita d'oro:	0
MATERIALE DELLA SCHEDA
Vetro epossidico:	RO4350B Tg280℃, er<3,48, Rogers Corp. FR-4 IT158
Lamina finale esterna:	1,5 once
Lamina finale interna:	1 oncia
Altezza finale del PCB:	1,8 mm±0,18 mm
PLACCATURA E RIVESTIMENTO
Finitura superficiale	Oro ad immersione
La maschera per saldatura si applica a:	SUPERIORE, minimo 12 micron
Colore maschera di saldatura:	Verde, PRS-2000GT600D, Taiyo fornito.
Tipo di maschera di saldatura:	LPSM
CONTORNO/TAGLIO	Instradamento
MARCATURA
Lato della legenda del componente	SUPERIORE
Colore della legenda del componente	Bianco, IJR-4000 MW300, marca Taiyo
Nome o logo del produttore:	Segnata sul tabellone in zona conduttrice e contrassegnata AREA LIBERA
VIA	Foro passante placcato (PTH), dimensione minima 0,3 mm. Cieco tramite L1-L2, L3-L6
GRADO DI INFIAMMABILITA'	Approvazione UL 94-V0 MIN.
TOLLERANZA DIMENSIONALE
Dimensione del contorno:	0,0059"
Placcatura della tavola:	0,0029"
Tolleranza della punta:	0,002"
TEST	Test elettrico al 100% prima della spedizione
TIPO DI OPERA DA FORNIRE	file di posta elettronica, Gerber RS-274-X, PCBDOC ecc
ZONA DI SERVIZIO	In tutto il mondo, globalmente.
