PWB controllato di impedenza PWB di Matt Blue del circuito di impedenza di 50 ohm per l'audio adattatore
1,1 descrizione generale

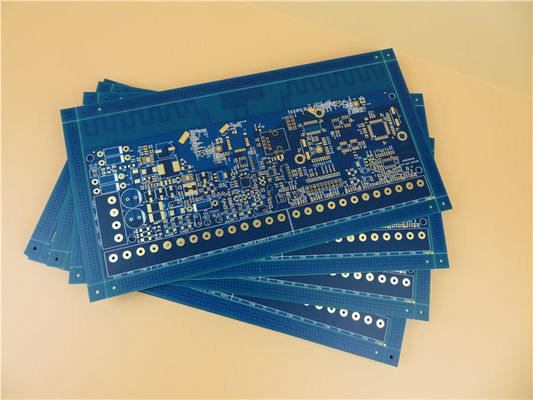

Ciò è un tipo di PWB blu opaco sviluppato sul substrato FR-4 con il Tg 170°C per l'applicazione di audio adattatore del bluetooth. È un bordo di 4 strati a 1,60 millimetri densamente con lo strato esterno 1oz e lo strato interno dell'oncia di metà. Silkscreen bianco sopra la maschera blu opaca della lega per saldatura sia dal lato alto che basso. La finitura superficia è oro di immersione sui cuscinetti. C'è l'impedenza complanare di 50 ohm con lo spazio di /12mil della pista 15mil sullo strato superiore. Il materiale di base è utilizzato da ITEQ IT-180, intero bordo che fornisce 1 su per pannello. Sono fabbricati per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 25 pannelli sono imballati per la spedizione.
1,2 caratteristiche e benefici
Materiale standard industriale con l'alto Tg (175℃ da DSC) e l'affidabilità termica eccellente;
Affidabilità eccellente e resistenza termiche di CAF che fornisce affidabilità a lungo termine per l'industriale e l'applicazione dell'automobile;
RoHS compiacente ed adatto ad alti bisogni termici di affidabilità;
Alto solderability, non sollecitazione dei circuiti e meno contaminazione della superficie del PWB;
Il processo di SMT è resistente alla saldatura di riflusso, resistente riprendere;
Gestione dell'attrezzatura e manutenzione e controllo dei processi completi;
Ispezione rigorosa di WIP e controllare come pure istruzione di lavoro;
Ispezione di AOI;
Parsimonioso, Preoccupazione-risparmio ed economico;
L'UL, ISO14001, IATF16949 ha certificato;
1,3 applicazioni
Inseguitore GPS
Componenti di elettronica
Router senza fili di DSL
CA al raddrizzatore di CC
Sistemi informatici incastonato
1,4 parametro e scheda di dati
| DIMENSIONE DEL PWB |
250x 130=1 PCS |
| TIPO DEL BORDO |
PWB a più strati |
| Numero degli strati |
4 strati |
| Componenti di superficie del supporto |
SÌ |
| Attraverso le componenti del foro |
SÌ |
| ACCATASTAMENTO DI STRATO |
rame ------- strato SUPERIORE di 17.8um (0.5oz) +plate |
| Prepreg 0.203mm (8mil) densamente, FR-4 |
| rame ------- 17.8um (0.5oz) MidLayer 1 |
| Il centro 1.0mm (39mil) FR-4 |
| rame ------- 17.8um (0.5oz) MidLayer 2 |
| Prepreg 0.203mm (8mil) densamente, FR-4 |
| rame ------- strato di 17.8um (0.5oz) +plate BOT |
| TECNOLOGIA |
|
| Traccia e spazio minimi: |
mil 5,9 mil/5,0 |
| Fori minimi/massimi: |
0,8 millimetri/3,85 millimetri |
| Numero dei fori differenti: |
11 |
| Numero dei luoghi di perforazione: |
527 |
| Numero delle scanalature macinate: |
0 |
| Numero dei ritagli interni: |
0 |
| Controllo di impedenza: |
un'impedenza complanare di 50 ohm con lo spazio di /12mil della pista 15mil sullo strato superiore |
| Numero del dito dell'oro: |
0 |
| MATERIALE DEL BORDO |
|
| In vetro epossidico: |
FR-4 Tg170℃, er<5> |
| Esterno finale della stagnola: |
1 oncia |
| Stagnola finale interna: |
0,5 once |
| Altezza finale del PWB: |
1,6 millimetri ±0.16 |
| PLACCAGGIO E RICOPRIRE |
|
| Finitura superficia |
Oro di immersione (22,1%) 0.05µm più del nichel di 3µm |
| Saldi la maschera per applicarsi a: |
ALTO e basso, minimo 12micron |
| Colore della maschera della lega per saldatura: |
Matt Blue, KSM-6189BLM1 |
| Tipo della maschera della lega per saldatura: |
LPSM |
| CONTOUR/CUTTING |
Percorso, v-scanalatura |
| MARCATURA |
|
| Lato della leggenda componente |
ALTO e basso. |
| Colore della leggenda componente |
Bianco, IJR-4000 MW300, marca di Taiyo |
| Produttore Name o logo: |
Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged |
| VIA |
Foro metallizzato (PTH), dimensione minima 0.8mm. |
| VALUTAZIONE DI FLAMIBILITY |
Approvazione minuto dell'UL 94-V0. |
| TOLLERANZA DI DIMENSIONE |
|
| Dimensione del profilo: |
0,0059" |
| Placcatura del bordo: |
0,0029" |
| Tolleranza del trapano: |
0,002" |
| PROVA |
Spedizione priore della prova elettrica di 100% |
| TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE |
archivio del email, Gerber RS-274-X, PCBDOC ecc |
| AREA DI SERVIZIO |
Universalmente, globalmente. |
1,5 adattamento di impedenza del PWB di impedenza
Se c'è trasmissione del segnale nel circuito, si pensa che uniformemente trasmetta dall'estremità d'invio al lato sbagliato nello stato di perdita di energia minima ed il lato sbagliato può completamente lo assorbe senza alcuna riflessione. Per raggiungere questo genere di trasmissione, l'impedenza del circuito deve essere uguale all'impedenza interna dell'estremità d'invio, che è chiamata «adattamento di impedenza.»
Così quando il segnale è trasmesso nel PWB, l'impedenza caratteristica del bordo del PWB deve essere abbinata con l'impedenza elettronica delle componenti della coda e della testa. Una volta che il valore dell'impedenza supera la tolleranza, l'energia trasmessa del segnale sarà riflessa, sparsa, attenuata o ritardata, con conseguente segnale e distorsione incompleti del segnale.
