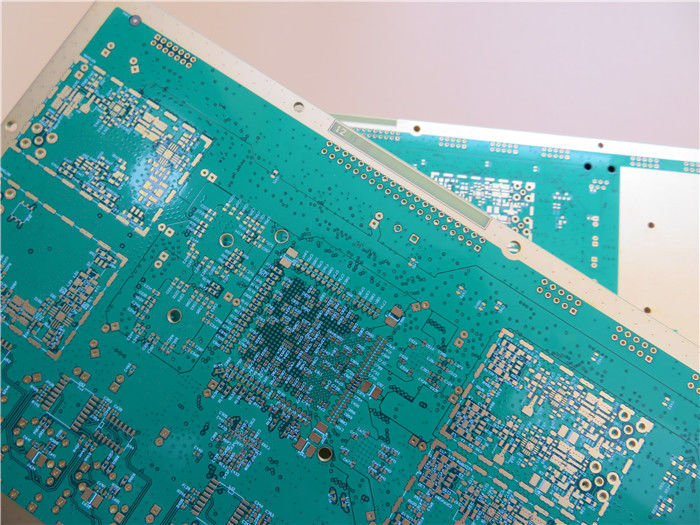

Circuito stampato placcato oro/nichel PCB in oro ad immersione con BGA e pad Via In per la trasmissione del segnale
1.1 Descrizione generale
Si tratta di un tipo di PCB multistrato costruito su substrato FR-4 con Tg 135°C per l'applicazione della trasmissione del segnale con pista in rame a 12 strati. Ha uno spessore di 2,0 mm con serigrafia bianca (Taiyo) su maschera di saldatura verde (Taiyo) e oro ad immersione sui cuscinetti. Il materiale di base proviene da ITEQ che fornisce PCB singolo. Sono fabbricati secondo IPC 6012 Classe 2 utilizzando i dati Gerber forniti. Ogni 20 tavole vengono imballate per la spedizione.
1.2 Caratteristiche e vantaggi
Gruppi senza piombo con una temperatura di riflusso massima di 260 ℃.
Lungo tempo di conservazione (può essere conservato per più di 1 anno nel sacchetto sottovuoto)
Migliorata la velocità di trasmissione del segnale
Produzione PCB su specifiche richieste.
Consegna rapida e puntuale
Riconosciuto UL e conforme alla direttiva RoHS
Capacità di realizzare prototipi di PCB
1.3 Applicazioni
Caricabatterie solare
Localizzatore di veicoli
Ricevitore GPS
Modem SMS
Antenna multiaccoppiatore
Sistemi telefonici
1.4 Parametri e scheda tecnica
| DIMENSIONE DEL PCB |
257 x 171,5 mm=1 pezzo=1 modello |
| TIPO DI SCHEDA |
PCB multistrato |
| Numero di strati |
12 strati |
| Componenti per montaggio superficiale |
SÌ |
| Componenti con foro passante |
SÌ |
| IMPILAZIONE DI STRATI |
rame ------- TOP 17um(1oz)+piastra 25um |
| 130 um preimpregnato 1080 x 2 |
| rame ------- L02 35um(1oz) |
| Nucleo FR-4 da 150um |
| rame ------- L03 35um(1oz) |
| 130 um preimpregnato 1080 x 2 |
| rame ------- L04 35um(1oz) |
| Nucleo FR-4 da 150um |
| rame ------- L05 35um(1oz) |
| 130 um preimpregnato 1080 x 2 |
| rame ------- L06 35um(1oz) |
| Nucleo FR-4 da 150um |
| rame ------- L07 35um(1oz) |
| 130 um preimpregnato 1080 x 2 |
| rame ------- L08 35um(1oz) |
| Nucleo FR-4 da 150um |
| rame ------- L09 35um(1oz) |
| 130 um preimpregnato 1080 x 2 |
| rame ------- L10 35um(1oz) |
| Nucleo FR-4 da 150um |
| rame ------- L11 35um(1oz) |
| 130 um preimpregnato 1080 x 2 |
| rame ------- BOT 17um(0,5oz)+piastra 25um |
| TECNOLOGIA |
|
| Traccia e spazio minimi: |
4 milioni / 4 milioni |
| Fori minimi/massimi: |
0,25 mm/3,0 mm |
| Numero di fori diversi: |
26 |
| Numero di fori: |
4013 |
| Numero di slot fresati: |
0 |
| Numero di ritagli interni: |
0 |
| Controllo dell'impedenza |
NO |
| MATERIALE DELLA SCHEDA |
|
| Vetro epossidico: |
FR-4, ITEQ IT-140, Tg>135℃, er<5,4 |
| Lamina finale esterna: |
1 oncia |
| Lamina finale interna: |
1 oncia |
| Altezza finale del PCB: |
2,0 mm±10% |
| PLACCATURA E RIVESTIMENTO |
|
| Finitura superficiale |
Oro per immersione (ENIG) (2 µ" su 100 µ" nichel) |
| La maschera per saldatura si applica a: |
Superiore e inferiore, minimo 12 micron. |
| Colore maschera di saldatura: |
Verde, PSR-2000GT600D, fornito da Taiyo. |
| Tipo di maschera di saldatura: |
LPSM |
| CONTORNO/TAGLIO |
Instradamento |
| MARCATURA |
|
| Lato della legenda del componente |
SUPERIORE |
| Colore della legenda del componente |
Bianco, IJR-4000 MW300, Taiyo fornito. |
| Nome o logo del produttore: |
Segnata sul tabellone in zona conduttrice e contrassegnata AREA LIBERA |
| VIA |
Foro passante placcato (PTH), tramite tenda. Vin in pad sotto il pacchetto BGA |
| GRADO DI INFIAMMABILITA' |
Approvazione UL 94-V0 MIN. |
| TOLLERANZA DIMENSIONALE |
|
| Dimensione del contorno: |
0,0059" (0,15 mm) |
| Placcatura della tavola: |
0,0030" (0,076 mm) |
| Tolleranza della punta: |
0,002" (0,05 mm) |
| TEST |
Test elettrico al 100% prima della spedizione |
| TIPO DI OPERA DA FORNIRE |
file di posta elettronica, Gerber RS-274-X, PCBDOC ecc |
| ZONA DI SERVIZIO |
In tutto il mondo, globalmente. |
1.5 Vantaggi delle schede PCB con nichel chimico e oro ad immersione
(1) Superficie piana
La caratteristica più importante è che la superficie di tutti i pad è perfettamente piana, corrispondente alla superficie sottostante in rame, con tutti i bordi del pad e della pista ricoperti da nichel/oro.
(2) Basso tasso di difetti
Un motivo importante per scegliere la protezione superficiale in oro per immersione è il tasso di guasto estremamente ridotto durante l'assemblaggio e la saldatura rispetto alle schede rivestite con saldatura e livellate ad aria calda. Ciò è particolarmente vero per i pannelli a linee sottili con un passo dei componenti di 0,5 mm (20 mil) o inferiore.
(3) Saldabilità
La saldabilità è elevata ma il tempo di saldatura è leggermente più lungo (circa 5 secondi) rispetto alla saldatura a onda (3 secondi).
(4) Stabilità dimensionale
Poiché durante la produzione i pannelli non sono sottoposti a temperature superiori a 90° C (194° F), la stabilità dimensionale è elevata. Ciò è di grande importanza quando si stampa la pasta saldante su schede SMT a linea fine perché si ottiene un migliore adattamento tra lo stencil e il modello rispetto al caso di schede rivestite con saldatura e livellate ad aria calda.
