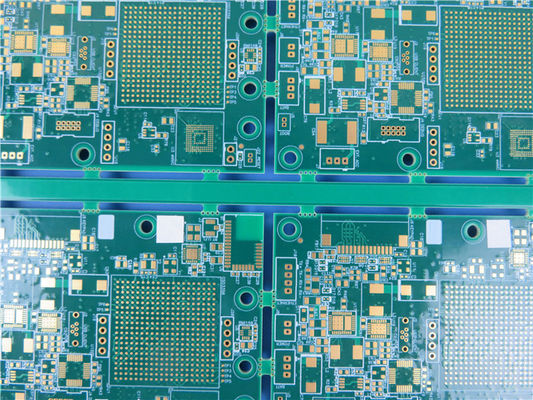

Circuito ad alta densità del PWB di interconnessione (HDI) sviluppato sul ℃ di 14-Layer FR-4 Tg170 con l'oro di immersione
1,1 descrizione generale
Ciò è un tipo 14 di circuito stampato di strato HDI sviluppato sul substrato di FR-4 Tg170 per l'applicazione dell'attrezzatura di codec. È spesso 2,0 millimetri con il silkscreen bianco sulla maschera verde della lega per saldatura e l'oro di immersione sui cuscinetti. Il PCBs contiene gli strati ad alta densità di collegamento 2+N+2, microvias sugli strati differenti è impilato. Il materiale di base proviene da ITEQ che fornisce in 1 sul bordo per pannello. Sono fabbricati per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 20 pannelli sono imballati per la spedizione.
1,2 i nostri vantaggi
ISO9001, ISO14001, IATF16949, UL ha certificato;
Prototipo a capacità di produzione in volume;
officina 16000㎡;
capacità dell'uscita 30000㎡ al mese;
8000 tipi di PWB al mese;
Classe 3 della classe 2/IPC di IPC;
Tasso ammissibile dei prodotti di prima produzione: >95%
1,3 applicazioni di HDI PCBs
Oscilloscopio
Ripetitore senza fili
Punto di accesso WiFi
4G WiFi
Router di GSM
Sistemi di Access della carta
Strumentazione
1,4 parametro e scheda di dati
| Numero degli strati |
14-Layer |
| Tipo del bordo |
PWB a più strati |
| Dimensione del bordo |
220mm x 170mm=4PCS |
| Spessore del bordo |
2,0 millimetro +/--0,16 |
| Materiale del bordo |
FR-4 |
| Fornitore materiale del bordo |
ITEQ |
| Valore di Tg del materiale del bordo |
170℃ |
| |
| Spessore del Cu di PTH |
≥20 um |
| Thicknes interni del Cu di Iayer |
18 um (0.5oz) |
| Spessore di superficie del Cu |
35 um (1oz) |
| |
| Tipo della maschera della lega per saldatura e no. del modello. |
LPSM, PSR-2000GT600D |
| Fornitore della maschera della lega per saldatura |
TAIYO |
| Colore della maschera della lega per saldatura |
Verde |
| Numero delle maschere della lega per saldatura |
2 |
| Spessore della maschera della lega per saldatura |
14 um |
| |
| Tipo di inchiostro del Silkscreen |
IJR-4000 MW300 |
| Fornitore del Silkscreen |
TAIYO |
| Colore del Silkscreen |
Bianco |
| Numero del Silkscreen |
1 |
| |
| Traccia di Mininum (mil) |
5,8 mil |
| Gap minimo (mil) |
6,2 mil |
| |
| Finitura superficia |
Oro di immersione |
| RoHS ha richiesto |
Sì |
| Distorsione |
0,25% |
| Prova dello shock termico |
Passaggio, 288±5℃, 10 secondi, 3 cicli. Nessuna delaminazione, nessuna vescica. |
| Prova di Solderablity |
Passaggio, 255±5℃, 5 secondi che bagnano area minimo 95% |
| Funzione |
Prova elettrica del passaggio di 100% |
| Esecuzione |
Conformità with la classe 2 di IPC-6012C & di IPC-A-600H |
| Tabella del trapano (millimetri) |
|
| T1 |
0,300 |
| T2 |
0,450 |
| T3 |
0,580 |
| T4 |
0,590 |
| T5 |
0,690 |
| T6 |
0,650 |
| T7 |
1,000 |
| T8 |
1,150 |
| T9 |
1,200 |
| T10 |
1,300 |
| T11 |
1,400 |
| T12 |
1,500 |
| T13 |
1,600 |
| T14 |
1,700 |
| T15 |
2,050 |
| T16 |
2,550 |
| T17 |
3,000 |
| T18 |
3,200 |
| T19 |
3,450 |
1,5 tipi differenti di HDI PCBs
Per semplificare il PWB ad alta densità di interconnessione, definiamo 3 tipi di HDI PCBs come qui sotto:
1+N+1, PCBs contengono 1 trapano del laser di volta ed introdurre i bordi di HDI.
I+N+I (I≥2), PCBs contiene il trapano del laser di 2 volte e la pressatura o più trapano del laser di periodi e premendo, compreso i microvias vacillati o impilati sugli strati differenti.
Qualsiasi strato HDI, i vias ciechi e i vias sepolti possono essere messi liberamente sugli strati differenti come progettista vogliono.
