PCB ibrida su materiale RO4350B e FR4 ad alto TG a 4 strati con via cieche

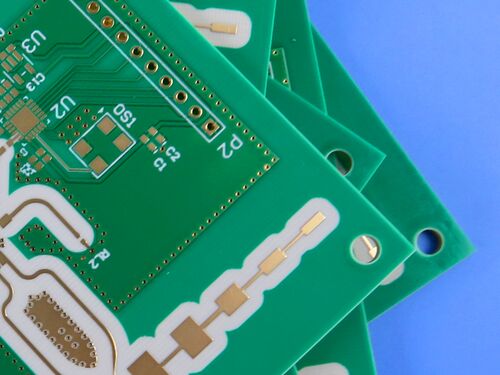

Questo PCB ibrido utilizza laminati ad alta frequenza Rogers RO4350B combinati con un FR-4 ad alto Tg 170°C come materiale, garantendo prestazioni eccellenti e stabilità strutturale. È dotato di finitura superficiale ENIG, maschera di saldatura verde e serigrafia bianca, completato da un controllo dimensionale preciso e rigorosi standard di qualità per soddisfare i requisiti delle applicazioni elettroniche ad alta affidabilità.

DettagliPCBCostruzione

Stack PCB-up

Questo è un PCB rigido a 4 strati, con la struttura dello stack-up (dall'alto verso il basso) come segue:

Tipo di artwork

Per garantire una produzione di PCB accurata ed efficiente, l'artwork fornito per questo PCB è in formato Gerber RS-274-X, che è il formato file standard del settore per la fabbricazione di PCB.

Standard di qualità

Questo PCB è prodotto e ispezionato in stretta conformità con lo standard IPC-Class-2, uno standard industriale ampiamente adottato per i circuiti stampati. IPC-Class-2 specifica i requisiti per i prodotti elettronici generali, garantendo prestazioni affidabili nelle applicazioni tipiche.

Disponibilità

Questo PCB è offerto a livello globale, con una capacità di fornitura stabile per soddisfare diverse esigenze d'ordine, che vanno da prototipi in piccoli lotti a produzioni di massa su larga scala, supportato da soluzioni logistiche efficienti per garantire consegne globali puntuali.

Introduzione al materiale RO4350B

I materiali Rogers RO4350B sono idrocarburi/ceramiche proprietari rinforzati con vetro intrecciato, caratterizzati da prestazioni elettriche vicine al PTFE/vetro intrecciato e dalla producibilità dell'epossidico/vetro.

I laminati RO4350B offrono un controllo preciso della costante dielettrica (Dk) e mantengono basse perdite utilizzando lo stesso metodo di lavorazione dei normali epossidici/vetro. Disponibili a una frazione del costo dei laminati per microonde convenzionali, i laminati RO4350B non richiedono trattamenti speciali per i fori passanti o procedure di manipolazione, a differenza dei materiali a base di PTFE. Questi materiali hanno una classificazione UL 94 V-0, che li rende adatti per dispositivi attivi e progetti RF ad alta potenza.

Il coefficiente di espansione termica (CTE) del materiale RO4350B offre diversi vantaggi chiave ai progettisti di circuiti. Il suo coefficiente di espansione è simile a quello del rame, garantendo un'eccellente stabilità dimensionale, una proprietà critica per le costruzioni di schede multistrato con dielettrici misti. Il basso CTE sull'asse Z dei laminati RO4350B garantisce una qualità affidabile dei fori passanti placcati, anche in applicazioni con shock termico severo. Inoltre, il materiale RO4350B ha un Tg di >280°C (536°F), quindi le sue caratteristiche di espansione rimangono stabili sull'intera gamma di temperature di lavorazione del circuito.

Caratteristiche del materiale RO4350B

Applicazioni tipiche

• Antenne a banda larga per aerei commerciali
• Circuiti microstrip e stripline
• Applicazioni a onde millimetriche
• Sistemi radar
• Sistemi di guida
• Antenne radio digitali punto-punto

Riepilogo

Con bassa perdita di segnale, eccellente stabilità dimensionale e prestazioni strutturali affidabili, questo PCB a 4 strati è una soluzione ideale per ingegneri, produttori di prodotti elettronici e integratori di sistemi RF che ricercano alta affidabilità e trasmissione stabile del segnale, soddisfacendo efficacemente i requisiti di alte prestazioni delle applicazioni ad alta frequenza, tra cui comunicazioni aeree, sistemi a onde millimetriche, radar e sistemi di guida.
