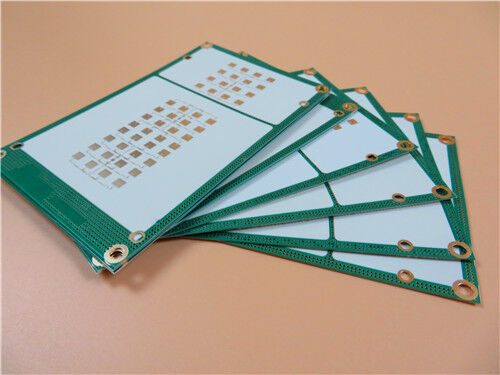

Questo PCB rigido a 2 strati TFA300 è un circuito stampato ad alta frequenza premium su misura per applicazioni aerospaziali, comunicazioni a microonde e sistemi radar. Questo PCB ad alta affidabilità è caratterizzato da uno spessore della scheda finita di 0,2 mm, una finitura superficiale in oro a immersione premium e un peso in rame dello strato esterno da 1 oncia, abbinato a un preciso impilamento rigido a 2 strati costruito su un substrato composito ceramico PTFE TFA300 ad alte prestazioni. Prodotto secondo rigorosi standard di qualità IPC-Class-2 e completamente verificato con test elettrici al 100% prima della spedizione, offre eccezionale stabilità di frequenza, perdita dielettrica ultrabassa e prestazioni termomeccaniche affidabili. Adottando una formula unica priva di fibre di vetro che elimina le tradizionali interferenze elettromagnetiche della fibra di vetro, questo PCB funge da alternativa economica e di alta qualità ai substrati PCB ad alta frequenza importati e supporta forniture e servizi tecnici professionali in tutto il mondo.

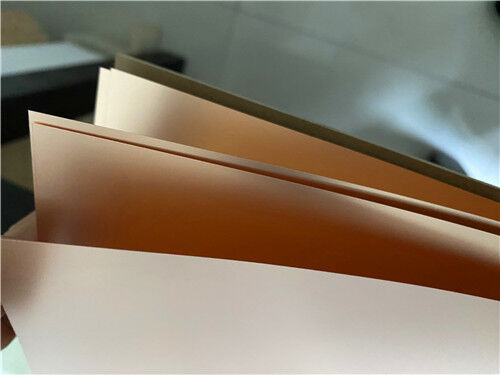

Cos'è il substrato TFA300?
La serie TFA è un substrato dielettrico composito ceramico in politetrafluoroetilene (PTFE) all'avanguardia, caratterizzato da un processo di produzione unico che differisce sostanzialmente dalla tradizionale produzione di prepreg in tessuto di fibra di vetro. Invece del tessuto in fibra di vetro impregnato di resina, adotta una tecnologia di miscelazione uniforme di nano-ceramica e resina composita, abbinata a procedure professionali di pressatura della laminazione personalizzate per produrre materiali core PCB ad alte prestazioni.
Eliminando l'effetto fibra di vetro durante la trasmissione delle onde elettromagnetiche, la serie TFA evita efficacemente la distorsione del segnale e la deviazione della frequenza, ottenendo un'eccezionale stabilità elettromagnetica. È dotato di anisotropia degli assi X/Y/Z ridotta al minimo, coefficiente di espansione termica ultrabasso corrispondente alla lamina di rame e caratteristiche di temperatura dielettrica stabili, garantendo prestazioni costanti in ambienti con temperature estreme. La famiglia di substrati TFA offre quattro opzioni di costante dielettrica personalizzabili: 2,94 (TFA294), 3,0 (TFA300), 6,15 (TFA615) e 10.2 (TFA1020), che coprono diversi requisiti di progettazione di circuiti ad alta frequenza.
Perché scegliere il PCB TFA300? Caratteristiche principali delle prestazioni ad alta frequenza
Il substrato TFA300 è il grado ad alta frequenza principale della serie TFA, con proprietà elettriche, termiche e fisiche superiori e stabili, che soddisfano pienamente gli standard applicativi ad alta affidabilità di livello aerospaziale:
Costante dielettrica stabile (Dk): 3,0±0,04 a 10 GHz, garantendo una trasmissione coerente del segnale ad alta frequenza
Fattore di dissipazione ultrabasso (Df): 0,001 a 10 GHz e 20 GHz, 0,0012 a 40 GHz, riducendo efficacemente l'attenuazione del segnale ad alta frequenza
Eccellente stabilità della temperatura: basso TCDK di -8 ppm/°C tra -55°C e 150°C, mantenendo prestazioni dielettriche stabili in caso di fluttuazioni di temperatura
Coefficiente di espansione termica (CTE) bilanciato: 18 ppm/°C (asse X), 18 ppm/°C (asse Y), 30 ppm/°C (asse Z) tra -55°C e 288°C, che si adatta perfettamente all'espansione e alla contrazione della lamina di rame per evitare rotture della scheda e guasti del circuito
Conduttività termica superiore: 0,6 W/mk, accelera la dissipazione del calore e migliora la stabilità operativa del circuito
Basso assorbimento di umidità: tasso di assorbimento dell'umidità dello 0,04%, evitando il degrado delle prestazioni causato da ambienti umidi
Classificazione ignifuga: grado UL 94-V0, conforme agli standard globali di sicurezza e resistenza al fuoco per le apparecchiature elettroniche
Specifiche chiave del PCB
| Elemento parametro |
Specifica specifica |
| Materiale di base |
Substrato composito PTFE ceramico ad alta frequenza TFA300 |
| Conteggio degli strati |
2 strati (struttura rigida) |
| Dimensioni della scheda |
87 mm × 54 mm (tolleranza ±0,15 mm per pezzo) |
| Traccia/spazio minimo |
6/8 mil, che supporta la progettazione di circuiti fine-line |
| Dimensione minima del foro |
0,4 mm |
| Tramite Design |
Nessuna via cieca, solo via a foro passante per una maggiore stabilità strutturale |
| Spessore del pannello finito |
0,2 mm, ultrasottile e leggero per l'integrazione di dispositivi compatti |
| Peso in rame finito |
Strati esterni di rame da 1 oz (1,4 mil), che garantiscono un'eccellente conduttività e capacità di trasporto di corrente |
| Tramite lo spessore della placcatura |
20μm, garantendo affidabilità tramite conduttività e resistenza all'ossidazione |
| Finitura superficiale |
Oro per immersione, ottimizza le prestazioni di saldatura e l'adesione dei componenti |
| Serigrafia |
Nessuna serigrafia superiore e inferiore, per soddisfare i requisiti di purezza della trasmissione del segnale ad alta frequenza |
| Maschera per saldatura |
Maschera di saldatura superiore verde, nessuna maschera di saldatura inferiore |
| Prova di qualità |
Test elettrici completi al 100% prima della spedizione per eliminare i difetti di circuito aperto/cortocircuito |
Struttura stack-up ottimizzata ad alta frequenza a 2 strati
La struttura a strati standardizzata garantisce una distribuzione uniforme delle sollecitazioni e prestazioni stabili ad alta frequenza:
| Sequenza di strati |
Specifica del materiale |
Spessore |
Funzione fondamentale |
| Strato esterno 1 (superiore) |
Foglio di rame conduttivo |
35μm |
Trasmissione del segnale ad alta frequenza, supporto per pad di saldatura dei componenti |
| Strato dielettrico del nucleo |
Substrato composito in PTFE ceramico ad alta frequenza TFA300 |
0,127 mm (5 mil) |
Supporto dielettrico stabile, isolamento del segnale ad alta frequenza a bassa perdita |
| Strato esterno 2 (inferiore) |
Foglio di rame conduttivo |
35μm |
Circuito di trasmissione del segnale, equilibrio del supporto strutturale |
Statistiche PCB
| Elemento parametro |
Valore specifico |
| Componenti |
18 |
| Tamponi totali |
36 |
| Cuscinetti per fori passanti |
19 |
| I migliori cuscinetti SMT |
17 |
| Cuscinetti SMT inferiori |
0 |
| Via |
6 |
| Reti |
2 |
Formato dell'opera accettato:Accettiamo file Gerber RS-274-X standard inviati da clienti globali. Questo formato file standard del settore viene utilizzato per valutazioni tecniche accurate, conferma formale di preventivi e produzione di massa ufficiale, consentendo una comunicazione di progetto efficiente e priva di errori e l'aggancio della produzione in tutto il mondo.
Standard di qualità della produzione:Tutti i PCB sono rigorosamente prodotti e ispezionati in conformità con gli standard di affidabilità industriale IPC-Class-2. Questo controllo di qualità standardizzato garantisce prestazioni del circuito stabili, coerenti e affidabili, soddisfacendo pienamente i requisiti degli scenari applicativi ad alta frequenza commerciali, industriali e aerospaziali.
Servizio di fornitura globale:Forniamo servizi di quotazione PCB personalizzati globali e supporto per la spedizione in tutto il mondo. I clienti di tutte le regioni del mondo possono inviare file Gerber per preventivi PCB personalizzati e noi offriamo una soluzione completa e completa che include conferma della tecnologia ingegneristica, produzione di precisione, ispezione completa e consegna internazionale.
Scenari di utilizzo tipici
Beneficiando delle sue prestazioni ad alta frequenza di livello aerospaziale, della bassa perdita di segnale e dell'estrema adattabilità ambientale, questo PCB TFA300 è ampiamente applicato nei campi della comunicazione wireless ad alta precisione e del rilevamento radar:
Aerospaziale e aeronautico:Attrezzature aerospaziali, dispositivi spaziali, sistemi elettronici per cabine di aerei, moduli di precisione aviotrasportati
Sistemi a microonde e antenne:Moduli di trasmissione del segnale a microonde, antenne ad alta precisione, apparecchiature per antenne sensibili alla fase
Rilevamento radar:Sistemi radar di allarme rapido, moduli radar aviotrasportati, apparecchiature di rilevamento radar ad alta frequenza
Sistemi Phased Array:Antenne a schiera di fase, circuiti stampati di rete beamforming
Comunicazione e navigazione satellitare:Terminali di comunicazione satellitare, moduli del sistema di posizionamento di navigazione
Dispositivi a radiofrequenza:Amplificatori di potenza ad alta frequenza e circuiti di elaborazione del segnale RF
