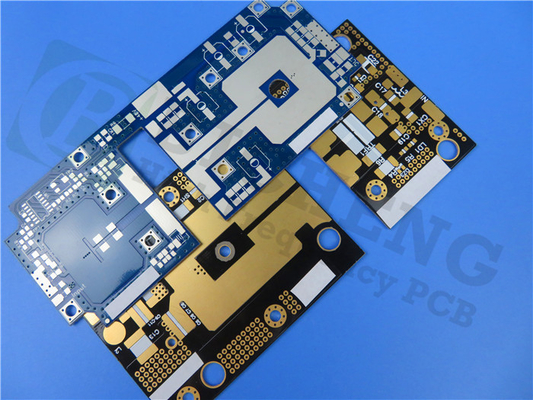

Il nostro PCB rigido a 2 strati su misura è stato fornito per soddisfare le esigenze uniche dei nostri clienti.I PCB Taconic RF-35TC ad alta frequenza sono laminati in fibra di vetro caricati in ceramica a base di PTFE che forniscono un basso fattore di dissipazione e un'elevata conducibilità termica.
Il fattore di dissipazione estremamente basso di 0,0011 e l'elevata conducibilità termica di 0,87 W/mK sono particolarmente adatti per applicazioni di amplificazione di potenza.Il calore viene diffuso lontano dalle linee di trasmissione e dai componenti a montaggio superficiale come transistor o condensatori.
I PCB RF-35TC hanno un coefficiente di espansione termica (CTE) molto basso sugli assi X, Y e Z (rispettivamente 11, 13 e 34 ppm/°C).Bassi valori di CTE sugli assi X e Y sono cruciali per mantenere le distanze critiche tra gli oligoelementi in un filtro stampato;un CTE basso sull'asse Z e un Dk stabile sono critici sia per gli accoppiatori sovrapposti a banda stretta che per quelli a banda larga.
VALORI TIPICI RF-35TC | |||||
Proprietà | Metodo di prova | Unità | Valore | Unità | Valore |
Non disponibile a 10 GHz | IPC-650 2.5.5.5.1 (modificato) | 3.5 | 3.5 | ||
TCk(da -30 a 120℃) | IPC-650 2.5.5.5.1 (modificato) | ppm | 24 | ppm | 24 |
DF a 10 GHz | IPC-650 2.5.5.5.1 (modificato) | 0.0011 | 0.0011 | ||
Rottura dielettrica | IPC-650 2.5.6 (nel piano, due perni in olio) | kV | 56.7 | kV | 56.7 |
Rigidità dielettrica | ASTM D 149 (Piano passante) | V/mil | 570 | V/mm | 22.441 |
Resistenza all'arco | IPC-650 2.5.1 | Secondi | 304 | Secondi | 304 |
Assorbimento dell'umidità | IPC-650 2.6.2.1 | % | 0,05 | % | 0,05 |
Resistenza alla flessione (MD) | ASTM D 790/IPC-650 2.4.4 | psi | 12.900 | N/mm2 | 88,94 |
Resistenza alla flessione (CD) | ASTM D 790/IPC-650 2.4.4 | psi | 11.700 | N/mm2 | 80,67 |
Resistenza alla trazione (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | psi | 9.020 | N/mm2 | 62.19 |
Resistenza alla trazione (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | psi | 7.740 | N/mm2 | 53.37 |
Allungamento a rottura (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | % | 1,89 | N/mm | 1,89 |
Allungamento a rottura (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | % | 1.7 | % | 1.7 |
Modulo di Young (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | psi | 667.000 | N/mm2 | 4.599 |
Modulo di Young (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | psi | 637.000 | N/mm2 | 4.392 |
Rapporto di Poisson (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0.18 | 0.18 | ||
Rapporto di Poisson (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0.23 | 0.18 | ||
Modulo di compressione | ASTM D 695(23℃) | psi | 560.000 | N/mm2 | 3.861 |
Resistenza alla flessione (MD) | ASTM D 790/IPC-650 2.4.4 | psi | 1,46 x 106 | N/mm2 | 10.309 |
Resistenza alla flessione (CD) | ASTM D 790/IPC-650 2.4.4 | psi | 1,50 x 106 | N/mm2 | 10.076 |
Forza di buccia (½ oz.CVH) | IPC-650 2.4.8 (stress termico.) | Ibs./pollice | 7 | gr/cm3 | 1.25 |
Conducibilità termica (Unclad, 125℃) | ASTM F433 (flusso di calore protetto) | W/(mK) | 0.6 | W/(mK) | 0.6 |
Conducibilità termica (C1/C1,125℃) | ASTM F433 (flusso di calore protetto) | W/(mK) | 0,92 | W/(mK) | 0,92 |
Conducibilità termica (CH/CH,125℃) | ASTM F433 (flusso di calore protetto) | W/(mK) | 0,87 | W/(mK) | 0,87 |
Stabilità dimensionale (MD) | IPC-650-2.4.39 Sec.5.4 (dopo l'incisione) | mil/pollici. | 0.23 | mm/m | 0.23 |
Stabilità dimensionale (CD) | IPC-650-2.4.39 Sec.5.4 (dopo l'incisione) | mil/pollici. | 0,64 | mm/m | 0,64 |
Stabilità dimensionale (MD) | IPC-650-2.4.39 Sec.5.5 (Sollecitazione termica.) | mil/pollici. | -0,04 | mm/m | -0,04 |
Stabilità dimensionale (CD) | IPC-650-2.4.39 Sec.5.5 (Sollecitazione termica.) | mil/pollici. | 0,46 | mm/m | 0,46 |
Resistività superficiale | IPC-650 2.5.17.1 (dopo temperature elevate) | Mohm | 8,33 x 107 | Mohm | 8,33 x 107 |
Resistività superficiale | IPC-650 2.5.17.1 (dopo l'umidità) | Mohm | 6,42 x 107 | Mohm | 6,42 x 107 |
Resistività di volume | IPC-650 2.5.17.1 (dopo temperature elevate) | Mohm/cm | 5,19 x 108 | Mohm/cm | 5,19 x 108 |
Resistività di volume | IPC-650 2.5.17.1 (dopo l'umidità) | Mohm/cm | 2,91 x 108 | Mohm/cm | 2,91 x 108 |
CTE(asse X)(25-260℃) | IPC-650 2.4.41/ASTM D 3386 | ppm/℃ | 11 | ppm/℃ | 11 |
CTE(asse Y)(25-260℃) | IPC-650 2.4.41/ASTM D 3386 | ppm/℃ | 13 | ppm/℃ | 13 |
CTE(asse Z)(25-260℃) | IPC-650 2.4.41/ASTM D 3386 | ppm/℃ | 34 | ppm/℃ | 34 |
Densità | ASTMD 792 | gr/cm3 | 2.35 | gr/cm3 | 2.35 |
Durezza | ASTM D 2240 (Riva D) | 79.1 | 79.1 | ||
Sforzo a rottura (MD) | ASTM D 790/IPC-650 2.4.4 | % | 0,014 | % | 0,014 |
Ceppo a rottura (CD) | ASTM D 790/IPC-650 2.4.4 | % | 0,013 | % | 0,013 |
Calore specifico | ASTM E 1269-05, E 967-08, E968-02 | j/(gr℃) | 0,94 | j/(gr℃) | 0,94 |
TD(2% di perdita di peso) | IPC-650 2.4.24.6/TGA | oF | 788 | ℃ | 420 |
TD(5% di perdita di peso) | IPC-650 2.4.24.6/TGA | oF | 817 | ℃ | 436 |
Il materiale PCB è compatibile con un processo senza piombo e può funzionare in un intervallo di temperatura compreso tra -40 ℃ e +85 ℃, rendendolo ideale per l'uso in ambienti difficili.Lo stackup è costituito da rame finito di 35um, dielettrico RF-35 di 30 mil (0,762 mm) e rame finito di 35um, fornendo un'eccellente integrità del segnale e prestazioni.
I dettagli costruttivi includono una dimensione della scheda di 110 mm x 92 mm (1 PZ, +/- 0,15 mm), una traccia/spazio minimo di 5/5 mil e una dimensione minima del foro di 0,35 mm.Il PCB non ha vie cieche o sepolte e lo spessore del pannello finito è di 0,8 mm.Il peso Cu finito è di 1 oz (1,4 mil) per tutti gli strati e lo spessore della placcatura è di 1 mil.È stata utilizzata una finitura superficiale di Hot Air Soldering Level (HASL) e la serigrafia superiore è bianca.La maschera di saldatura superiore è verde e non è presente alcuna serigrafia inferiore o maschera di saldatura inferiore.Il PCB non ha serigrafia sui pad di saldatura ed è stato utilizzato un test elettrico al 100% per garantire la massima qualità.
Il PCB include 35 componenti, 98 piazzole totali, 61 piazzole passanti, 37 piazzole SMT superiori, 0 piazzole SMT inferiori, 104 vie e 15 net, conformi allo standard IPC-Class-2.
In Bicheng PCB, comprendiamo l'importanza di soddisfare i requisiti unici dei nostri clienti.Questo è il motivo per cui offriamo soluzioni PCB su misura che soddisfano le loro esigenze specifiche.
La grafica Gerber RS-274-X è stata fornita dal cliente. Forniremo PCB secondo i loro requisiti specifici.I nostri servizi PCB sono disponibili in tutto il mondo.In caso di domande tecniche o ulteriore assistenza, contattare Ivy all'indirizzo sales10@bichengpcb.com.
Bicheng PCB si impegna a fornire soluzioni PCB personalizzate della massima qualità che soddisfino le esigenze specifiche dei nostri clienti.Affidati a noi per fornirti una soluzione PCB personalizzata che soddisfi le tue esigenze e superi le tue aspettative.Contattaci per saperne di più sulle nostre soluzioni PCB rigide a 2 strati su misura e sperimentare il massimo livello di prestazioni e affidabilità.
