Dettagli:
|

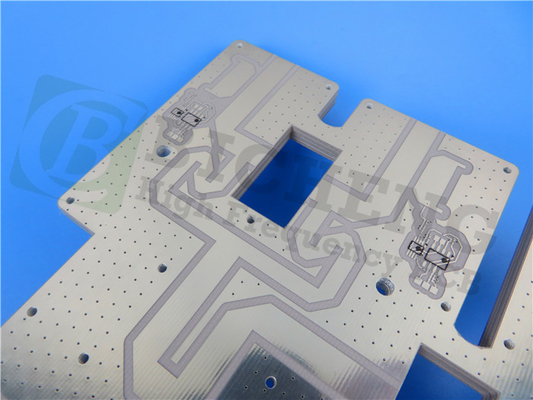

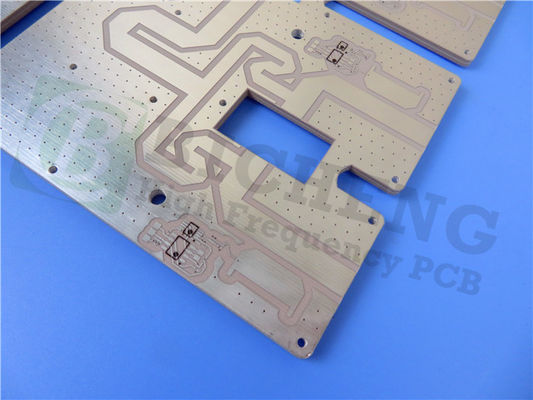

Evidenziare: | 2 strati di PCB,Substrato per PCB con placcaggio in oro per immersione |
---|
La nostra ultima spedizione di PCB di alta qualità è presentata con piacere, con l'obiettivo di elevare il design elettronico a nuove altezze.garantire prestazioni senza pari, affidabilità e flessibilità.
Al centro dei PCB si trova l'utilizzo dei compositi PTFE Rogers RT/duroid 6002 ceramici, noti per le loro proprietà eccezionali.L'integrità ottimale del segnale è raggiunta con un processo DK di 2.94 a 10 GHz/23°C, mentre una trasmissione di potenza efficiente è garantita con un fattore di dissipazione impressionantemente basso di 0,0012 a 10 GHz/23°C.Un'elevata stabilità termica di Td> 500°C consente ai nostri PCB di resistere a ambienti ad elevate temperatureLa gamma operativa si estende da -40°C a +85°C, consentendo prestazioni senza soluzione di continuità in diverse condizioni.
La struttura rigida a due strati del PCB è stata progettata meticolosamente per ottimizzare la funzionalità.con uno spessore di 35 μmLa durabilità e la robustezza sono ottenute mediante l'utilizzo di un substrato in RT/duroide 6002 a 0,635 mm (25 millimetri).garantire la facilità d'uso.
Le prestazioni eccezionali sono inoltre garantite da dettagli di costruzione precisi: le dimensioni del pannello sono di 211,74 mm x 90 mm (1 PCS) e una tolleranza di +/- 0.15 mm garantiscono un perfetto adattamento alle vostre applicazioniProgetti complessi e dettagliati sono resi possibili dal minimo tracciato/spazio richiesto di 5/5 millimetri, mentre l'integrazione versatile dei componenti è facilitata dalla dimensione minima del foro di 0,35 mm.
Per garantire l'affidabilità, i PCB sono sottoposti a un rigoroso test elettrico al 100% prima della spedizione, che garantisce il rispetto dei più elevati standard di qualità e una funzionalità ottimale.Spessore del pannello finito di 0.76mm raggiunge l'equilibrio ideale tra durata e flessibilità.La saldatura e la protezione efficienti sono facilitate dalla maschera di saldatura verde sia negli strati superiori che inferiori, mentre un aspetto elegante e minimalista viene mantenuto attraverso l'assenza di serigrafie su entrambi i lati.
Questi PCB soddisfano una vasta gamma di requisiti di progettazione, con 58 componenti e un totale di 176 pad.si stabiliscono percorsi di segnalazione efficienti e organizzati.
Le immagini sono accettate nel formato Gerber RS-274-X, garantendo la compatibilità con gli strumenti di progettazione standard del settore.soddisfacendo severi requisiti di qualità e di fabbricazione.
La disponibilità globale è orgogliosamente offerta, garantendo l'accessibilità ai nostri PCB in tutto il mondo.Si può contattare Ivy all'indirizzo sales10@bichengpcb.com per sbloccare il pieno potenziale della nostra avanzata tecnologia PCB.
Costante dielettrica,ε Processo | 2.94±0.04 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
Costante dielettrica | 2.94 | da 8 GHz a 40 GHz | Metodo della lunghezza di fase differenziale | ||
Fattore di dissipazione,tanδ | 0.0012 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
Coefficiente termico di ε | +12 | Z | ppm/°C | 10 GHz 0°C-100°C | IPC-TM-650 2.5.5.5 |
Resistenza al volume | 106 | Z | Mohm.cm | A | ASTM D 257 |
Resistenza superficiale | 107 | Z | Oh, mio Dio. | A | ASTM D 257 |
Modulo di trazione | 828 ((120) | X,Y | MPa ((kpsi) | 23°C | ASTM D 638 |
Lo stress estremo | 6.9(1.0) | X,Y | MPa ((kpsi) | ||
La tensione suprema | 7.3 | X,Y | % | ||
Modulo di compressione | 2482 (((360) | Z | MPa ((kpsi) | ASTM D 638 | |
Assorbimento di umidità | 0.02 | % | D48/50 | IPC-TM-650 2.6.2.1 ASTM D 570 |
|
Conduttività termica | 0.6 | W/m/k | 80°C | ASTM C518 | |
Coefficiente di espansione termica (-55 a 288°C) |
16 16 24 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
Td | 500 | °C TGA | ASTM D 3850 | ||
Densità | 2.1 | gm/cm3 | ASTM D 792 | ||
Calore specifico | 0.93(0.22) | j/g/k (BTU/ib/OF) |
Calcolato | ||
Peeling di rame | 8.9(1.6) | IBS/in. ((N/mm) | IPC-TM-650 2.4.8 | ||
Infiammabilità | V-0 | UL 94 | |||
Processo senza piombo compatibile | - Sì, sì. |
Scopri le capacità avanzate dei PCB RT/duroid 6002
RT/duroid 6002 vanta una costante dielettrica precisa (εProcess) di 2,94±0,04 a 10 GHz/23°C, soddisfa l'IPC-TM-650 2.5.5Con un basso fattore di dissipazione (tanδ) di 0,0012 a 10 GHz/23°C, questi PCB garantiscono un'integrità del segnale ottimale e una trasmissione di potenza efficiente.
La stabilità termica è una caratteristica di spicco, con un coefficiente termico di ε di +12 ppm/°C da 0°C a 100°C a 10 GHz, secondo IPC-TM-650 2.5.5.5Ciò garantisce che i PCB possano resistere a ambienti ad alta temperatura. Essi presentano anche una elevata resistività di volume di 106 Mohm.cm e una resistività superficiale di 107 Mohm,che soddisfano i requisiti di prova ASTM D 257.
Le proprietà meccaniche sono fondamentali e i nostri PCB eccellono in questo senso. Con un modulo di trazione di 828 MPa (120 kpsi) in direzione X e Y a 23°C (ASTM D 638),possono resistere alle forze esterne senza deformazioniLa tensione finale è misurata a 6,9 MPa (1,0 kpsi) e la tensione finale per le direzioni X e Y è del 7,3%, indicando la loro capacità di carico massima.
Le proprietà di compressione sono altrettanto impressionanti, con un modulo di compressione di 2482 MPa (360 kpsi) nella direzione Z (ASTM D 638).
L'assorbimento dell'umidità è minimo allo 0,02% (D48/50 e IPC-TM-650 2.6.2.1), garantendo la stabilità a lungo termine, anche in ambienti umidi.
Questi PCB presentano una conduttività termica di 0,6 W/m/k a 80 °C (ASTM C518), che facilita un'efficiente dissipazione del calore e previene il surriscaldamento.
Con un coefficiente di espansione termica compreso tra 16 e 24 ppm/°C nelle direzioni X, Y e Z a 23°C/50% RH (IPC-TM-650 2.4.41), questi PCB possono resistere alle variazioni di temperatura senza sollecitazioni meccaniche.
Hanno una temperatura di decomposizione (Td) di 500 °C (ASTM D 3850), che consente loro di resistere a temperature elevate durante la produzione e il funzionamento.
Altre proprietà notevoli includono una densità di 2,1 gm/cm3 (ASTM D 792) e un calore specifico di 0,93 j/g/k (0,22 BTU/ib/OF), valori calcolati.
IlI PCB raggiungono un punteggio V-0 nella prova di infiammabilità UL 94, garantendo la resistenza all'accensione.allineamento alle pratiche di produzione rispettose dell'ambiente.
