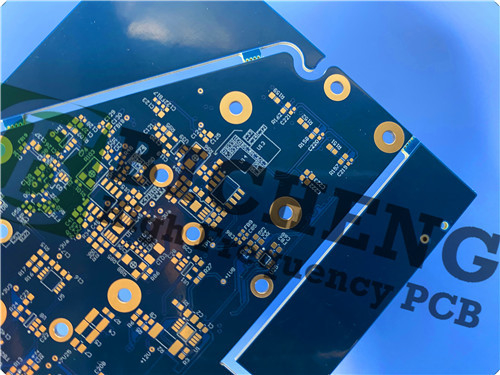

FR408HR PCB a 4 strati 1.6 mm High TG Via in Pad Circuit Boards

Siamo orgogliosi di presentare il nostro avanzato PCB rigido a 4 strati, costruito con materiale FR408HR,specificamente progettato per soddisfare le rigide richieste di alta affidabilità e prestazioni eccezionali in varie applicazioni elettronicheSia che sia utilizzato in dispositivi digitali ad alta velocità, comunicazioni di rete, o apparecchiature mediche e industriali, questo PCB è progettato per fornire risultati eccezionali,assicurando longevità ed efficienza nei vostri progetti elettronici.

Specificità chiave: Robust Features for Optimal Performance

Questo PCB vanta una varietà di specifiche chiave che lo rendono adatto per ambienti difficili:

- 4 strati.
- Materiale: FR408HR.
- Maschera di saldatura: blu su entrambi i lati
- Silkscreen Print: Bianco su entrambi i lati
- Finitura superficiale: ENIG (Electroless Nickel Immersion Gold)
- Spessore totale: 1.6 mm ± 10%
- Dimensione: 140 mm x 160 mm
- Dimensione minima del foro: 0,3 mm
- Solder Mask Spessore: 10 μm
- Spessore dielettrico minimo: 100 μm
- Larghezza minima di traccia: 102 micron.
- Spaziamento minimo: 102 micron.
- Via Features: Via filled and capped (senza vie cieche o sepolte)

Queste specifiche sono meticolosamente progettate per garantire alte prestazioni e affidabilità in una varietà di applicazioni.

PCB Stack-Up: Strategic Layer Arrangement

The stack-up of this PCB is carefully designed to optimize its functionality and durability: lo stack-up di questo PCB è attentamente progettato per ottimizzare la sua funzionalità e durabilità:

- Strato 1: 45 micron di rame, fornendo una solida base per la connettività elettrica.
- Layer 2: 35 micron di rame su FR408HR, garantendo una minima perdita di segnale.
- Strato 3: 35 micron di rame su FR408HR, migliorando la gestione termica.
- Strato 4: 45 micron di rame, completando la robusta struttura multi-livello.

Questo arrangiamento strategico consente eccellenti prestazioni elettriche e dissipazione del calore, rendendolo ideale per applicazioni ad alta densità.

Qualità e conformità: aderenza agli standard dell'industria

Questo PCB aderisce agli standard di qualità IPC-Class-3, garantendo affidabilità e prestazioni eccellenti.L'artwork fornito segue il formato Gerber RS-274-X, garantendo compatibilità con gli standard dell'industria e facilitando un processo di produzione fluido.

Advantages of FR408HR Material: Superior Performance Characteristics (Vantaggi del materiale FR408HR: Caratteristiche di prestazioni superiori)

Il laminato e il prepreg FR408HR sono progettati con il sistema di resina brevettato di Isola, che offre diversi vantaggi:

- Espansione Z-Axis migliorata: 30% migliore dei prodotti concorrenti, assicurando stabilità sotto stress termico.


- Maggiore larghezza di banda elettrica: 25% in meno di perdita migliora l'integrità del segnale, essenziale per le applicazioni ad alta velocità.


- Resistenza all'umidità superiore: prestazioni eccezionali durante i processi di reflow, riducendo il rischio di difetti.


- Compatibilità: fluorescenza laser e blocco UV migliorano l'accuratezza di ispezione e l'efficienza di produzione.

Queste caratteristiche rendono l'FR408HR una scelta eccellente per ambienti difficili.

Caratteristiche chiave: Specifiche tecniche

- Temperatura di transizione del vetro (Tg): 190°C, assicurando la stabilità termica.


- Costante dielettrico: 3.65 @ 10GHz, fornendo una trasmissione di segnale affidabile.


- Fattore di dispersione: 0.0095 @ 10GHz, minimizzando le perdite di energia.


- RoHS Compliant: rispettoso dell'ambiente, standard normativi.


- CAF resistente: adatto per processi di assemblaggio senza piombo.


- Capace di riflusso: fino a 6 volte a 260°C, accogliendo varie tecniche di saldatura.

Applicazioni tipiche: Versatile use cases

Questo PCB è perfettamente adatto per una vasta gamma di applicazioni, tra cui:

- Applicazioni High-Density Interconnect (HDI): Ideale per progetti compatti che richiedono un utilizzo efficiente dello spazio.


- Dispositivi digitali ad alta velocità: supporta velocità di trasferimento dati e prestazioni affidabili.


- Equipaggiamento di rete e comunicazione: assicura connessioni stabili e minimo degrado del segnale.


- Strumentazione medica e industriale: fornisce affidabilità e precisione in ambienti critici.

In sintesi, il nostro PCB rigido a quattro strati ad alte prestazioni è una soluzione versatile, pensata per soddisfare le esigenze dell'elettronica moderna, combinando specifiche robuste con tecnologie materiali avanzate.
