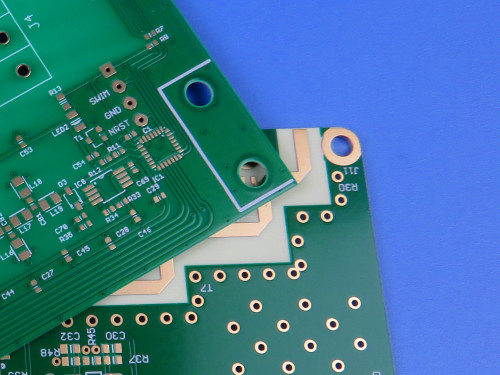

RO3003 PCB Rogers 4 strati 1.6mm Immersione Silver Circuit Board

Nel mondo in rapida evoluzione dell'elettronica ad alta frequenza, la domanda di circuiti stampati (PCB) affidabili e ad alte prestazioni è più grande che mai.Siamo specializzati nella fornitura di soluzioni PCB all'avanguardia su misura per soddisfare le esigenze di applicazioni RF e microonde avanzate.

Perché scegliere Rogers RO3003?
I laminati Rogers RO3003 sono progettati per fornire una stabilità eccezionale nella costante dielettrica (Dk) in una vasta gamma di temperature e frequenze.RO3003 elimina la variazione di passo di Dk a temperatura ambiente, che lo rende una scelta ideale per applicazioni ad alta frequenza quali:

sistemi radar per autoveicoli (77 GHz)

Sistemi avanzati di assistenza al conducente (ADAS)

Infrastrutture wireless 5G (mmWave)

Caratteristiche chiave di Rogers RO3003
Costante dielettrica (Dk): 3,00 ± 0,04 a 10 GHz/23°C

Fattore di dissipazione (Df): 0,001 a 10 GHz/23°C

Conduttività termica: 0,5 W/mK

Assorbimento dell'umidità: 0,04%

Temperatura di decomposizione termica (Td): > 500°C

Coefficiente di espansione termica (CTE):

Asse X: 17 ppm/°C

Asse Y: 16 ppm/°C

Asse Z: 25 ppm/°C

Vantaggi dei PCB a base di RO3003

Basse perdite dielettriche: ideale per applicazioni fino a 77 GHz, garantendo una perdita minima di segnale e prestazioni superiori.

Eccellenti proprietà meccaniche: costruzioni affidabili a strisce e a più strati con proprietà meccaniche uniformi su una gamma di costanti dielettrici.

Costante dielettrica stabile: garantisce prestazioni costanti nei filtri a banda, nelle antenne a microstrip patch e negli oscillatori a tensione controllata.

Basso coefficiente di espansione in piano: corrisponde al rame, consentendo assemblaggi affidabili montati in superficie e un'eccellente stabilità dimensionale.

Costo-efficacia: i processi di produzione in volume rendono i laminati RO3003 una scelta economica per applicazioni ad alta frequenza.

Dettagli della costruzione del PCB
La nostra costruzione a 4 strati di PCB rigidi con il substrato Rogers RO3003 è ottimizzata per prestazioni ad alta frequenza:

Dimensioni della tavola: 110,9 mm x 110,9 mm

Strato di accumulo:

Strato di rame 1: 35 μm

Rogers RO3003 Substrato: 5 mil (0,127 mm)

Strato di rame 2: 35 μm

Prepreg: 4 mil (0,102 mm)

Rogers RO3003 Substrato: 50 mil (1,27 mm)

Strato di rame 2: 35 μm

Spessore del pannello finito: 1,64 mm

Finitura superficiale: argento immersivo

Prova elettrica: 100% testata prima della spedizione

Applicazioni tipiche
I PCB Rogers RO3003 sono ampiamente utilizzati in:

Sistemi radar per autoveicoli

Antenne satellitari di posizionamento globale (GPS)

Sistemi di telecomunicazione cellulare (amplificatori di potenza e antenne)

Antenne a patch per comunicazioni wireless

Satelitari di trasmissione diretta

Datalink sui sistemi via cavo

lettori di contatori a distanza

Motori a motore

Perché collaborare con noi?
In bicheng, combiniamo materiali avanzati come Rogers RO3003 con processi di produzione all'avanguardia per fornire PCB che soddisfano i più alti standard industriali (IPC-Class-2).Il nostro impegno per la qualità e l'affidabilità garantisce che le vostre applicazioni ad alta frequenza funzionino al meglio.

Disponibilità globale
I nostri PCB Rogers RO3003 sono disponibili in tutto il mondo, rendendo facile per voi accedere a soluzioni all'avanguardia, ovunque siate.

Cominciate oggi
Pronto a migliorare le applicazioni RF e microonde? Contattaci oggi per richiedere un preventivo o discutere le tue esigenze specifiche.Lasciateci aiutarvi a raggiungere prestazioni senza pari con le nostre soluzioni per PCB Rogers RO3003.
