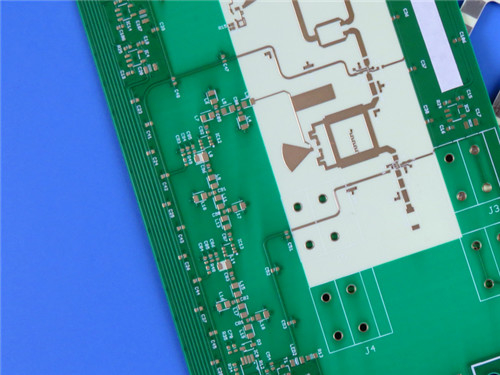

PCB ibrido a 4 strati su RO4350B da 10mil e materiale FR-4 ad alta Tg
  • Nome

PCB ibrido a 4 strati su RO4350B da 10mil e materiale FR-4 ad alta Tg

MOQ: 1 pz
prezzo: USD9.99-99.99/PCS
Imballaggio standard: Sacchetti aspirapolvere+Cartoni
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000 PCS al mese
Dettagli Informazioni
Descrizione del prodotto
Informazioni dettagliate
Luogo di origine
Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Materiale per PCB:
RO4350B - 0,254 mm (10 mil),S1000-2M - 0,8 mm (31,5 mil)
Numero di strati:
4 strati
Spessore del PCB:
1.5 mm
Dimensione del PCB:
173 mm x 85,3 mm = 1 PCS, +/- 0,15 mm
Peso di rame:
1 oz (1,4 ml) strati interni/esterni
Finitura superficiale:
Olio di immersione in nichel senza elettro (ENIG)
Evidenziare:

PCB ibrido a 4 strati

,

PCB ibrido FR-4 ad alta Tg

,

PWB ibrido 10mil

Descrizione del prodotto

Introducendo il nostro PCB a 4 strati ad alte prestazioni, meticolosamente progettato con materiali avanzati per soddisfare le richieste delle moderne applicazioni elettroniche.Questo PCB combina la robustezza di RO4350B e S1000-2M, garantendo un'eccezionale affidabilità e prestazioni in vari ambienti.



Composizione del materiale

Questo PCB presenta una costruzione unica che combina materiali RO4350B e S1000-2M.



- RO4350B:Questo materiale è rinomato per le sue prestazioni ad alta frequenza e la sua stabilità.,Con un coefficiente di espansione termica (CTE) molto simile a quello del rame, garantisce un'eccellente stabilità dimensionale, che è fondamentale per i progetti a più strati.


RO4350B Valore tipico
Immobili RO4350B Direzione Unità Condizione Metodo di prova
Costante dielettrica,ε Processo 3.48±0.05 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Stripline stretta
Costante dielettrica 3.66 Z   da 8 a 40 GHz Metodo della lunghezza di fase differenziale
Fattore di dissipazione 0.0037
0.0031		 Z   10 GHz/23°C
2.5 GHz/23°C		 IPC-TM-650 2.5.5.5
Coefficiente termico di ε +50 Z ppm/°C -50°C a 150°C IPC-TM-650 2.5.5.5
Resistenza al volume 1.2 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
Resistenza superficiale 5.7 x 109   MΩ COND A IPC-TM-650 2.5.17.1
Forza elettrica 31.2(780) Z Kv/mm(v/mil) 0.51mm ((0.020") IPC-TM-650 2.5.6.2
Modulo di trazione 16, 767 ((2,432)
14,153 ((2,053)		 X
Y		 MPa (ksi) NT1 commercio ASTM D 638
Resistenza alla trazione 203(29.5)
130(18.9)		 X
Y		 MPa (ksi) NT1 commercio ASTM D 638
Forza flessibile 255
(37)		   MPa
(kpsi)		   IPC-TM-650 2.4.4
Stabilità dimensionale < 0.5 X,Y mm/m
(millimetro/pollice)		 dopo etch+E2/150°C IPC-TM-650 2.4.39A
Coefficiente di espansione termica 10
12
32		 X
Y
Z		 ppm/°C -55°C a 288°C IPC-TM-650 2.4.41
Tg > 280   °C TMA A IPC-TM-650 2.4.24.3
Td 390   °C TGA   ASTM D 3850
Conduttività termica 0.69   W/M/oK 80°C ASTM C518
Assorbimento di umidità 0.06   % 48 ore di immersione 0.060"
campione Temperatura 50°C		 ASTM D 570
Densità 1.86   gm/cm3 23°C ASTM D 792
Forza della buccia di rame 0.88
5,0		   N/mm
(pli)		 dopo la saldatura galleggiare 1 oz.
Fogli di EDC		 IPC-TM-650 2.4.8
Infiammabilità (3)V-0       UL 94
Processo senza piombo compatibile - Sì, sì.


- S1000-2M:Questo materiale migliora la robustezza meccanica e la resistenza termica, vantando un Tg di 180°C. La sua CTE inferiore dell'asse Z contribuisce a migliorare l'affidabilità nei collegamenti a fori,rendendolo ideale per applicazioni ad alta frequenza e alta potenza.



Struttura dello strato

Il PCB è composto da quattro strati, ognuno dei quali è stato progettato meticolosamente per prestazioni ottimali:



Copper_layer_1 - 35 μm
RO4350B - 0,254 mm (10 mil)
Copper_layer_2 - 35 μm
Prepreg - 1080 RC63% +7628 (43%) -0,254 mm (10 mil)
Copper_layer_3 - 35 μm
S1000-2M - 0,8 mm (31,5 mil)
Copper_layer_4 - 35 μm


Questo impianto consente un'efficiente dissipazione del calore e l'integrità del segnale, fondamentali per i moderni dispositivi elettronici.



Dimensioni e specifiche

- Dimensioni della tavola: 173 mm x 85,3 mm (± 0,15 mm)
- Spessore del pannello finito: 1,5 mm
- Traccia minima/spazio: 4/6 mil.
- Dimensione minima del foro: 0,20 mm
- Spessore di rivestimento: 20 μm
- Finitura superficiale: oro immersivo in nichel senza elettro (ENIG)



Ogni scheda viene sottoposta a un test elettrico al 100% prima della spedizione, garantendo che ogni unità soddisfi i più elevati standard di qualità.



PCB ibrido a 4 strati su RO4350B da 10mil e materiale FR-4 ad alta Tg 0



Caratteristiche di prestazione



Prestazioni elettriche

Le prestazioni elettriche dei nostri PCB sono eccezionali, guidate dalle proprietà di RO4350B e S1000-2M.



- Fattore di dissipazione: 0,0037 a 10 GHz, indicando una bassa perdita di segnale.


- Conduttività termica: 0,69 W/m/°K, che favorisce un'efficiente gestione termica.


- Valore Tg elevato: superiore a 280°C, che consente al PCB di resistere ad ambienti ad alta temperatura senza compromettere le prestazioni.



Stabilità meccanica

La robusta costruzione del nostro PCB garantisce la stabilità meccanica in varie applicazioni.rendendolo adatto ad applicazioni più impegnative come i sistemi aerospaziali e militari.



Assicurazione della qualità

La qualità è fondamentale nella produzione di PCB. I nostri PCB aderiscono agli standard IPC-Class-2, garantendo di soddisfare i requisiti dell'industria per affidabilità e prestazioni.L'arte Gerber RS-274-X fornita con ogni PCB consente una produzione precisa e la verifica del design, riducendo al minimo gli errori e garantendo un processo produttivo fluido.



Applicazioni

Questo PCB ibrido è ideale per una moltitudine di applicazioni:



- Antenne a banda larga per le compagnie aeree commerciali: le prestazioni ad alta frequenza garantiscono una comunicazione affidabile.



- Circuiti a strisce e strisce: adatti alle applicazioni RF e microonde.



- Sistemi radar: eccezionale integrità del segnale migliora le capacità di rilevamento.



- Sistemi di guida: prestazioni affidabili cruciali per la navigazione e il miramento.



- Antenne radio digitali punto a punto: trasmissione e ricezione efficienti dei dati.



Conclusioni

Con le sue eccezionali metriche di prestazione, il rigoroso controllo della qualità e l'ampia applicabilità, questo PCB è progettato per migliorare i vostri progetti e promuovere l'innovazione nel vostro settore.Se sei coinvolto nelle telecomunicazioni, aerospaziale, o qualsiasi settore ad alta tecnologia, il nostro PCB offre l'affidabilità e le prestazioni essenziali per il vostro successo.



Per ulteriori dettagli o per effettuare un ordine, si prega di contattare il nostro team di vendita.



PCB ibrido a 4 strati su RO4350B da 10mil e materiale FR-4 ad alta Tg 1

Tag:

Multi PWB di strato 2OZ,

4 strati del circuito a più strati,

circuito a più strati di 0.8mm
