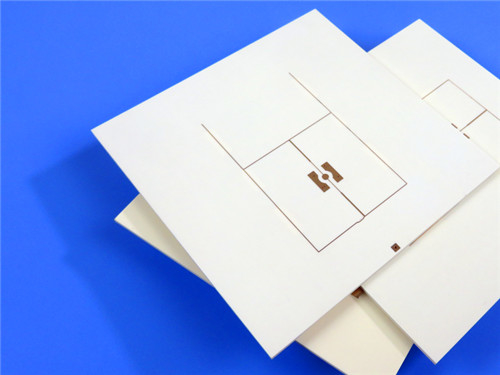

PCB RO4350B a 6 strati, spessore 1,8 mm, finitura ENIG con via cieca

Introducendo il nostro PCB RF a 6 strati ad alte prestazioni, artigianalemente realizzato con RO4350B e migliorato con RO4450F bondply.Questo PCB è progettato per applicazioni che richiedono prestazioni elettriche e affidabilità superiori, che lo rende una scelta eccellente per una varietà di dispositivi elettronici avanzati.

Composizione del materiale

1. RO4350B Core:
- Questo materiale proprietario è dotato di rinforzo in vetro tessuto combinato con idrocarburi e compositi ceramici.Offre prestazioni elettriche eccellenti, semplificando i processi di produzione rispetto ai materiali PTFE tradizionaliLe caratteristiche principali sono:


- Costante dielettrica: DK 3,48 ± 0,05 a 10 GHz/23°C
- Fattore di dissipazione: 0,0037 a 10 GHz/23°C
- Conduttività termica: 0,69 W/m/°K
- Valore Tg elevato: > 280 °C, che lo rende adatto per applicazioni ad alta temperatura
- Basso assorbimento idrico: 0,06%

2. RO4450F Bondply:
- Questo strato di legame è progettato per la compatibilità con le costruzioni a più strati, migliorando l'integrità strutturale complessiva del PCB.


- Costante dielettrica: DK 3,52 ± 0,05 a 10 GHz/23°C
- Fattore di dissipazione: 0,004 a 10 GHz/23°C
- Conduttività termica: 0,65 W/m/°K

Specificità dettagliate

- Numero di strati: 6 strati
- Dimensioni della tavola: 98,5 mm x 68 mm (± 0,15 mm)
- Traccia minima/spazio: 4/6 mil.
- Dimensione minima del foro: 0,3 mm

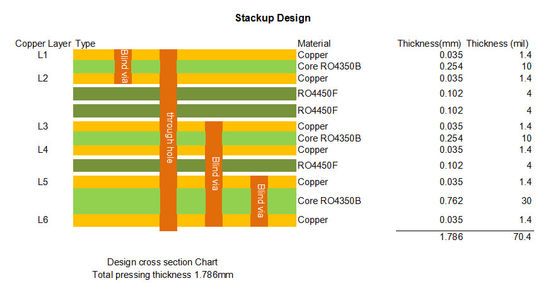

- Vias ciechi: L1-L2, L3-L6, L5-L6 (perforazione meccanica)
- Spessore della tavola finita: 1,8 mm
- Peso del rame finito: 1 oz (1,4 ml) per entrambi gli strati interni ed esterni
- Spessore di rivestimento: 20 μm
- Finitura superficiale: oro immersivo
- Silkscreen: Bianco (alto e basso)
- Maschera di saldatura: verde (alto e basso)
- Assicurazione della qualità: 100% di test elettrici prima della spedizione

Opere d'arte e norme

- Tipo di disegno fornito: Gerber RS-274-X


- Norma di qualità: IPC-Classe-2


- Disponibilità: in tutto il mondo

Vantaggi

1. prestazioni elettriche eccezionali

La combinazione unica di materiali RO4350B e RO4450F garantisce una perdita minima di segnale e un'integrità del segnale superiore, rendendo questo PCB ideale per applicazioni ad alta frequenza.Il controllo preciso delle costanti dielettriche consente un efficace abbinamento dell'impedenza, essenziali per i progetti RF.

2- Gestione termica migliorata

L'elevato valore di Tg e il basso coefficiente di espansione termica (CTE) dei materiali consentono al PCB di resistere alle sollecitazioni termiche associate alle operazioni ad alta potenza.Ausili di conduttività termica efficiente nella dissipazione del calore, favorendo l'affidabilità in condizioni difficili.

3Processo di produzione semplificato

Il rivestimento di PCB RO4450F è compatibile con i processi di fabbricazione FR-4 convenzionali, semplificando la produzione e riducendo i costi.facilitando la produzione garantendo al contempo un'elevata qualità.

4- Versatilità nel design

La costruzione ibrida fornisce flessibilità nell'uso dei materiali, consentendo agli ingegneri di ottimizzare le prestazioni per specifiche sezioni del PCB mantenendo al contempo la redditività.Questa adattabilità facilita la progettazione di circuiti complessi senza compromettere le prestazioni.

Applicazioni tipiche

Questo PCB è ideale per una serie di applicazioni ad alta tecnologia, tra cui:

- Antenne e amplificatori di potenza delle stazioni di base cellulari: garantire una comunicazione affidabile per le reti mobili.

- Tag di identificazione RF: consentire un'efficace tracciabilità e identificazione in vari settori.

- Radar e sensori automobilistici: miglioramento dei sistemi di sicurezza e di navigazione dei veicoli.

- LNB per satelliti di trasmissione diretta: fornire una ricezione di segnali di alta qualità per le comunicazioni satellitari.

Conclusioni

Questo PCB multilivello è la scelta migliore per ingegneri e produttori che hanno bisogno di soluzioni affidabili e ad alte prestazioni per applicazioni elettroniche avanzate.gestione termica efficiente, e processi di produzione semplificati, questo PCB è attrezzato per soddisfare le rigide richieste della tecnologia contemporanea.

Per ulteriori dettagli o per discutere le vostre esigenze specifiche, si prega di contattare il nostro team commerciale.Scopri il potenziale delle nostre soluzioni PCB RF all'avanguardia e porta i tuoi progetti elettronici al livello successivo!
