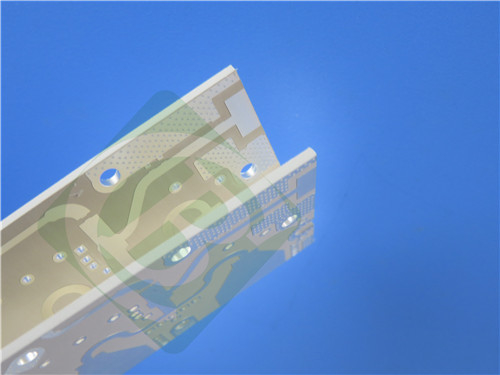

RO3010 RF PCB a 4 strati di 2,7 mm di spessore per applicazioni a microonde

Nel mondo frenetico dell'elettronica, la domanda di circuiti stampati (PCB) ad alte prestazioni è fondamentale. Il nostro PCB a 4 strati, costruito con Rogers RO3010, è specificamente progettato per eccellere nelle applicazioni RF e a microonde.

Selezione dei materiali: Rogers RO3010

Al centro di questo PCB c'è Rogers RO3010, un laminato ad alte prestazioni noto per le sue eccezionali proprietà elettriche e meccaniche. Questo composito in PTFE caricato con ceramica è progettato per applicazioni commerciali a microonde e RF, fornendo una costante dielettrica (Dk) stabile e prestazioni superiori su un'ampia gamma di frequenze.

Caratteristiche principali di Rogers RO3010:

- Costante dielettrica (Dk): 10,2 ± 0,30 a 10 GHz, che garantisce una perdita di segnale minima e prestazioni eccezionali in ambienti ad alta frequenza.

- Fattore di dissipazione: Con un basso fattore di dissipazione di 0,0022 a 10 GHz, Rogers RO3010 riduce al minimo la perdita di energia, migliorando l'efficienza complessiva.

- Stabilità termica: La temperatura di decomposizione termica (Td) supera i 500°C, garantendo prestazioni robuste anche in condizioni termiche difficili.

- Basso assorbimento di umidità: Un tasso di assorbimento di umidità di solo 0,05% migliora l'affidabilità in varie condizioni ambientali.

- Coefficiente di espansione termica (CTE): Con assi X e Y a 13 ppm/°C e 11 ppm/°C e asse Z a 16 ppm/°C, Rogers RO3010 offre un'eccellente stabilità dimensionale.

Specifiche del PCB

Questo PCB a 4 strati è progettato con precisione, con dimensioni compatte di 35 mm x 42 mm. Le sue dimensioni lo rendono adatto per applicazioni in cui lo spazio è limitato, rendendolo la scelta ideale per dispositivi elettronici miniaturizzati.

Configurazione stackup

Lo stackup di questo PCB è progettato per ottimizzare le prestazioni:

- Strato di rame 1: 35 μm

- Substrato Rogers RO3010: 50 mils (1,27 mm)

- Strato di rame 2: 35 μm

- Prepreg 1060 Bonding Ply: 0,05 mm

- Strato di rame 3: 35 μm

- Substrato Rogers RO3010: 50 mils (1,27 mm)

- Strato di rame 4: 35 μm

Questa configurazione garantisce collegamenti elettrici efficaci e una gestione termica stabile, fondamentali per le applicazioni ad alta frequenza.

Controllo qualità

Ogni PCB viene sottoposto a un test elettrico al 100% prima della spedizione, garantendo la conformità agli standard IPC-Class-2. Questo rigoroso processo di test garantisce che ogni scheda funzioni in modo affidabile in applicazioni impegnative.

Applicazioni tipiche

La versatilità di questo PCB lo rende adatto a varie applicazioni ad alta frequenza, tra cui:

- Applicazioni radar automobilistiche: Miglioramento dei sistemi di sicurezza e navigazione dei veicoli.

- Antenne satellitari di posizionamento globale (GPS): Garantire un tracciamento preciso della posizione.

- Sistemi di telecomunicazioni cellulari: Ideale per amplificatori di potenza e antenne, supportando comunicazioni affidabili.

- Antenne patch per comunicazioni wireless: Supporto della connettività senza interruzioni per i dispositivi mobili.

- Satelliti a trasmissione diretta: Fornire segnali satellitari di alta qualità per l'intrattenimento e le comunicazioni.

- Datalink su sistemi via cavo: Facilitare la trasmissione efficiente dei dati per le reti via cavo.

- Lettori di contatori remoti: Migliorare la gestione delle utenze con la raccolta affidabile dei dati.

- Backplane di alimentazione: Supporto della distribuzione di energia ad alte prestazioni in sistemi complessi.

Conclusione

La scelta di questa soluzione PCB avanzata garantisce che i tuoi prodotti non solo soddisfino, ma superino le aspettative del panorama tecnologico odierno. Che il tuo focus sia sulle telecomunicazioni, sull'aerospaziale o sull'elettronica di consumo, questo PCB è progettato per offrire le alte prestazioni richieste.

Per maggiori informazioni o per effettuare un ordine, contattaci oggi stesso: lavoriamo insieme per migliorare le tue soluzioni elettroniche!
