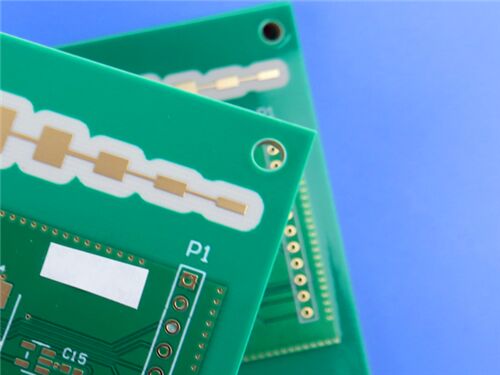

Questo PCB ibrido a 4 strati è specificamente progettato per applicazioni elettroniche ad alte prestazioni, integrando materiali Rogers RO4350B e TG170 FR-4.Sfrutta le prestazioni elettriche superiori di RO4350B (vicino a PTFE/vetro tessuto) e la fabbricabilità affidabile di TG170 FR-4, che lo rende ideale percartone a più straticostruzioni che richiedono una trasmissione del segnale stabile e un'eccellente stabilità dimensionale.
Specifica dei PCB
| Parametro |
Dettagli |
| Numero di strati |
4 strati (struttura rigida) |
| Materiale di base |
Rogers RO4350B (vetro tessuto proprietario rinforzato con idrocarburi/laminato ceramico) + TG170 FR-4 |
| Dimensioni della scheda |
80.22 mm × 90 mm per pezzo (1 PCS), tolleranza ±0,15 mm |
| Traccia/spazio minimo |
4 mils (traccia) / 6 mils (spazio) |
| Dimensione minima del foro |
0.3 mm |
| Vias |
Nessun via cieco/via sepolto; via totale: 125; via spessore di rivestimento: 20 μm |
| Spessore della tavola finita |
0.98 mm |
| Peso del rame finito |
00,7 ml per gli strati interni; 1 oz per gli strati esterni |
| Finitura superficiale |
Oro per immersione |
| Fabbricazione a partire da fibre sintetiche |
Bianco sul livello superiore; Bianco sul livello inferiore |
| Maschera di saldatura |
Verde sul livello superiore; verde sul livello inferiore |
| Assicurazione della qualità |
Test elettrici al 100% prima della spedizione |
Accumulo di PCB
| Nome dello strato |
Materiale |
Spessore |
| Strato superiore (copper_layer_1) |
Acciaio |
35 μm |
| Strato di substrato 1 |
Rogers RO4350B Core |
0.508 mm (20 mil) |
| Strato interno 1 (Copper_layer_2) |
Acciaio |
18 μm |
| Strato di legame |
FR-4 Prepreg |
0.2 mm |
| Strato interno 2 (Copper_layer_3) |
Acciaio |
18 μm |
| Strato di substrato 2 |
Tg170 FR-4 Core |
0.102 mm (4 mil) |
| Strato inferiore (Copper_layer_4) |
Acciaio |
35 μm |
Rogers RO4350B Materiale Introduzione
I materiali Rogers RO4350B sono idrocarburi/ceramiche di vetro tessuto rinforzato con prestazioni elettriche vicine a quelle del PTFE/vetro tessuto e la fabbricabilità dell'epossidi/vetro.I laminati RO4350B forniscono un controllo rigoroso della costante dielettrica (Dk) e mantengono basse perdite utilizzando lo stesso metodo di lavorazione dell'epossidio/vetro standardDisponibili a una frazione del costo dei laminati a microonde convenzionali, i laminati RO4350B non richiedono i trattamenti speciali attraverso i fori o le procedure di movimentazione come i materiali a base di PTFE.Questi materiali sono UL 94 V-0 classificati per dispositivi attivi e progetti RF ad alta potenza.
Questo PCB combina RO4350B con TG170 FR-4 per ottimizzare ulteriormente l'equilibrio tra prestazioni e costi per le applicazioni di schede rigide a 4 strati.
Caratteristiche chiave del materiale
| Caratteristica |
Specifica/descrizione |
| Costante dielettrica (Dk) |
3.48 ± 0,05 a 10 GHz/23°C (RO4350B) |
| Fattore di dissipazione |
0.0037 a 10 GHz/23°C (RO4350B) |
| Conduttività termica |
0.69 W/m/°K (RO4350B) |
| Coefficiente di espansione termica (CTE) |
L'asse X: 10 ppm/°C; l'asse Y: 12 ppm/°C; l'asse Z: 32 ppm/°C (RO4350B) |
| Temperatura di transizione del vetro (Tg) |
> 280 °C (RO4350B); 170 °C (TG170 FR-4) |
| Assorbimento dell'acqua |
00,06% (basso assorbimento dell'acqua, RO4350B) |
| Indice di infiammabilità |
Classificazione UL 94 V-0 (RO4350B) |
| Struttura dello strato |
Costruzione rigida a 4 strati con nucleo RO4350B, nucleo TG170 FR-4 e prepreg FR-4 |
| Finitura superficiale |
Oro per immersione, che garantisce un'eccellente solderabilità e resistenza alla corrosione |
| Maschera di saldatura e filtro di seta |
Maschera di saldatura verde su entrambi gli strati; tela bianca su entrambi gli strati, che facilita l'assemblaggio e l'identificazione dei componenti |
Vantaggi principali
Ideale per le costruzioni di schede a più strati (MLB): l'uso combinato di RO4350B e TG170 FR-4 è adatto per progetti di schede a 4 strati, che soddisfano requisiti di circuito complessi.
Fabbricazione conveniente: processi come l'FR-4 a costi di fabbricazione inferiori rispetto ai laminati a microonde convenzionali, riducendo le spese di produzione.
Eccellente stabilità dimensionale: la CTE di RO4350B è simile al rame, garantendo una stabilità dimensionale superiore anche in ambienti termici difficili.
Qualità del foro affidabile: il CTE basso dell'asse Z di RO4350B fornisce una qualità del foro affidabile, adatta per applicazioni di forte shock termico.
Prezzi competitivi: bilancia le elevate prestazioni con il costo-efficacia, offrendo vantaggi competitivi nella produzione di massa.
Performance termica stabile: l'elevato Tg di RO4350B garantisce caratteristiche di espansione stabili su tutta la gamma di temperature di elaborazione del circuito.
Standard di qualità e disponibilità
Standard di qualità: è conforme agli standard di qualità IPC-Classe 2.
Disponibilità: La distribuzione mondiale è supportata.
Applicazioni tipiche
- Infrastrutture di telecomunicazione: stazioni base cellulari, antenne e amplificatori di potenza
- Identificazione RF: Tag di identificazione RF
- elettronica automobilistica: radar e sensori automobilistici
- Comunicazione satellitare: LNB (Low Noise Blocks) per satelliti di trasmissione diretta
Riassunto
Il PCB rigido a 4 strati che integra i materiali Rogers RO4350B e TG170 FR-4 è una soluzione ad alte prestazioni ed economicamente conveniente su misura per le applicazioni di schede multistrato.La sua disponibilità globale e i prezzi competitivi la rendono una scelta affidabile per le telecomunicazioni, automotive, RFID e progetti di comunicazione satellitare in tutto il mondo.
