TLY-5 Materiale PCB Laminato rivestito di rame
  • Nome

TLY-5 Materiale PCB Laminato rivestito di rame

MOQ: 1 pz
prezzo: USD9.99-99.99
Imballaggio standard: Sacchetti sottovuoto+Cartoni
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000 pezzi al mese
Dettagli Informazioni
Descrizione del prodotto
Informazioni dettagliate
Luogo di origine
Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Numero di modello
BIC-332.V1.0
Numero di parte:
TLY-5
Spessore laminato:
0,089 mm 0,127 mm 0,191 mm 0,254 mm 0,508 mm 0,762 mm 1,524 mm 3,175 mm
Dimensioni del laminato:
12X18 pollici, 16X18 pollici, 18X24 pollici, 16X36 pollici, 24X36 pollici, 18X48 pollici
Peso del rame:
0,5 OZ (0,018 mm) 1 OZ (0,035 mm)
Evidenziare:

Laminato rivestito di rame TLY-5

,

Materiale per PCB laminato di rame

,

Laminato ramato con garanzia

Descrizione del prodotto

I laminati TLY-5 sono fabbricati utilizzando substrati in fibra di vetro tessuti ultraleggeri, offrendo una stabilità dimensionale superiore rispetto ai compositi PTFE rinforzati a fibre tritate.La matrice di fibre tessute intrinseca al TLY-5 conferisce al laminato una maggiore robustezza meccanica, che lo rende adatto per ambienti di produzione ad alto volume.questo materiale è idealmente progettato per i sistemi radar automobilistici a 77 GHz e un ampio spettro di altre applicazioni di antenne a onde millimetriche.


Le prove comparative di convalida OEM condotte a 77 GHz ▌contrastando il TLY-5 leggermente rinforzato con la sua controparte più vicina rinforzata con fibra tagliata ▌hanno verificato la compatibilità a caduta,con una capacità di accumulo di calore superiore a 50 W,Il vantaggio competitivo principale risiede nel fatto che i TLY-5 hanno rendimenti produttivi sostanzialmente più elevati.


TLY-5 presenta una costante dielettrica (Dk) di 2,17 ‰2.40Per la maggior parte degli spessori disponibili, il valore Dk può essere personalizzato in qualsiasi punto di questo intervallo, con una tolleranza limitata di ± 0.02A 10 GHz il materiale presenta un fattore di dissipazione (Df) di circa 0.0009, una prestazione eccezionale nella categoria dei materiali a basso contenuto di Dk.

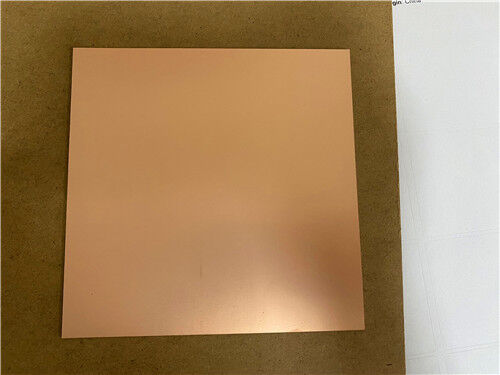

TLY-5 Materiale PCB Laminato rivestito di rame 0


Principali vantaggi

  • Stabilità dimensionale eccezionale
  • Fattore di dissipazione basso leader nel settore
  • Alta resistenza alla buccia
  • Assorbimento minimo di umidità
  • Costante dielettrica uniforme e costante
  • ablatabile a laser


Applicazioni tipiche

  • Sistemi radar per autoveicoli
  • Infrastrutture di comunicazione satellitare e cellulare
  • Amplificatori di potenza
  • Blocchi a basso rumore, amplificatori a basso rumore, convertitori a basso rumore
  • Aerospaziale e avionica
  • Sistemi a banda Ka, E e W
  • Antenne a fascia e filtri/accoppiatori RF



TLY VALORI TIPICI
Immobili Metodo di prova Unità Valore Unità Valore
DK a 10 GHz IPC-650 2.5.5.5   2.2   2.2
Df a 10 GHz IPC-650 2.5.5.5   0.0009   0.0009
Assorbimento di umidità IPC-650 2.6.2.1 % 0.02 % 0.02
Rottura dielettrica IPC-650 2.5.6 kV > 45 kV > 45
Forza dielettrica ASTM D 149 V/mil 2,693 V/mil 106,023
Resistenza al volume IPC-650 2.5.17.1 ((dopo elevata temperatura.) Mohms/cm 1010 Mohms/cm 1010
Resistenza al volume IPC-650 2.5.17.1 ((dopo umidità) Mohms/cm 1010 Mohms/cm 109
Resistenza superficiale IPC-650 2.5.17.1 ((dopo elevata temperatura.) Mohms 108 Mohms 108
Resistenza superficiale IPC-650 2.5.17.1 ((dopo umidità) Mohms 108 Mohms 108
Forza flessibile (MD) IPC-650 2.4.4 psi 14,057 N/mm2 96.91
Forza flessibile (CD) IPC-650 2.4.4 psi 12,955 N/mm2 89.32
Forza di buccia ((1⁄2 oz.ed rame) IPC-650 2.4.8 Peso/pollice 11 N/mm 1.96
Forza di buccia ((1 oz.CL1 rame) IPC-650 2.4.8 Peso/pollice 16 N/mm 2.86
Forza di buccia ((1 oz..CV1 rame) IPC-650 2.4.8 Peso/pollice 17 N/mm 3.04
Forza della buccia IPC-650 2.4.8 (dopo una temperatura elevata) Peso/pollice 13 N/mm 2.32
Modulo di Young (MD) ASTM D 3039/IPC-650 2.4.19 psi 1.4 x 106 N/mm2 9.65 x 103
Rapporto di Poisson (MD) ASTM D 3039/IPC-650 2.4.19   0.21   0.21
Conduttività termica ASTM F 433 W/M*K 0.22 W/M*K 0.22
Stabilità dimensionale (MD,10 mil) IPC-650 2.4.39 (in media dopo il forno e lo stress termico) mil/pollice - Zero.038   - Zero.038
Stabilità dimensionale ((CD,10mil) IPC-650 2.4.39 (in media dopo il forno e lo stress termico) mil/pollice - Zero.031   - Zero.031
Densità ((Gravità specifica) ASTM D 792 g/cm3 2.19 g/cm3 2.19
CTE ((asse X)) ((25-260°C) ASTM D 3386 (TMA) ppm/°C 26 ppm/°C 26
CTE (asse Y) (25°C-260°C) ASTM D 3386 (TMA) ppm/°C 15 ppm/°C 15
CTE (asse Z) (25-260°C) ASTM D 3386 (TMA) ppm/°C 217 ppm/°C 217
NASA Spese di gas (%)     0.01   0.01
NASA Outgassing ((% CVCM)     0.01   0.01
NASA Outgassing ((% WVR)     0.00   0.00
Classificazione di infiammabilità UL-94 UL-94   V-0.   V-0.



TLY-5 Materiale PCB Laminato rivestito di rame 1
