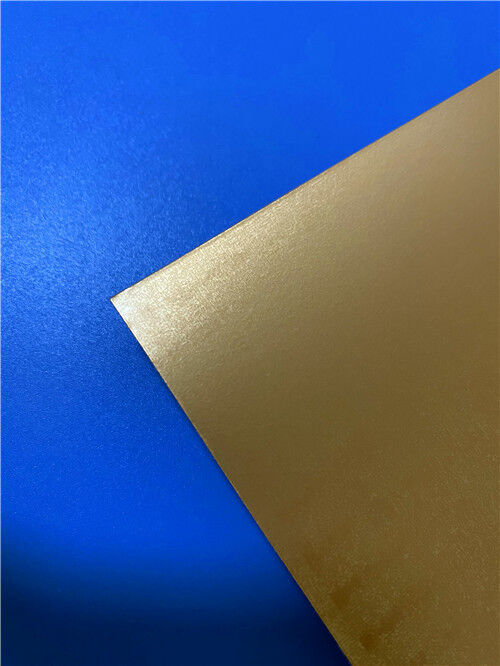

Lastra laminata ramata per circuito stampato CuClad 250

I laminati CuClad 250 sono materiali compositi in PTFE rinforzati con fibra di vetro tessuta, progettati per l'impiego come substrati per circuiti stampati (PCB) ad alte prestazioni. Attraverso un'accurata calibrazione del rapporto fibra di vetro-PTFE, CuClad 250 offre un portafoglio prodotti versatile, che comprende gradi con costante dielettrica (Er) e tangente di perdita ultra-basse, fino a varianti altamente rinforzate ottimizzate per una maggiore stabilità dimensionale.

Il rinforzo in fibra di vetro tessuta, parte integrante di tutti i materiali della serie CuClad, offre una stabilità dimensionale superiore rispetto ai laminati in PTFE rinforzati con fibra di vetro non tessuta di costante dielettrica equivalente. Lo stringente controllo del processo e la consistenza di Rogers per il tessuto in fibra di vetro rivestito in PTFE consentono un più ampio spettro di valori Er disponibili, producendo al contempo laminati con una migliore uniformità della costante dielettrica rispetto alle alternative rinforzate con fibra di vetro non tessuta comparabili. Questi attributi chiave delle prestazioni posizionano i laminati CuClad come una soluzione di alto valore per filtri RF, accoppiatori e amplificatori a basso rumore (LNA).

Una caratteristica distintiva dei laminati CuClad è la loro architettura a strati incrociati: strati alternati di strati di fibra di vetro rivestiti in PTFE sono orientati a 90° l'uno rispetto all'altro. Questo design proprietario offre una vera isotropia elettrica e meccanica nel piano XY, una caratteristica di prestazione unica ed esclusiva dei laminati CuClad, senza eguali rispetto a qualsiasi altro laminato in PTFE rinforzato con fibra di vetro tessuta o non tessuta sul mercato. Questo eccezionale livello di isotropia è stato convalidato dai progettisti come fondamentale per le applicazioni di antenne phased array più esigenti.

Con un intervallo di costante dielettrica (Er) di 2,40–2,60, CuClad 250 utilizza un rapporto fibra di vetro-PTFE più elevato per ottenere prestazioni meccaniche che si avvicinano a quelle dei substrati PCB convenzionali. Ulteriori vantaggi principali includono una maggiore stabilità dimensionale e una ridotta espansione termica su tutti gli assi. Per applicazioni ad alte prestazioni critiche, i prodotti CuClad possono essere specificati con il grado di test LX: questa designazione garantisce il test individuale di ogni foglio, con un rapporto di prova formale incluso nell'ordine. I prodotti di grado LX hanno un prezzo premium, poiché una sezione di ogni foglio viene utilizzata per test distruttivi per convalidare le prestazioni.

Caratteristiche e vantaggi

• Architettura in fibra di vetro tessuta a strati incrociati con strati alternati orientati a 90°
• Elevato rapporto PTFE-vetro
• Uniformità della costante dielettrica superiore rispetto ai laminati rinforzati con fibra di vetro non tessuta comparabili
• Vera isotropia elettrica e meccanica nel piano XY
• Ultra-bassa perdita di segnale
• Ideale per progetti di circuiti sensibili alla costante dielettrica (Er)

Applicazioni tipiche

• Sistemi elettronici militari (radar, contromisure elettroniche [ECM], misure di supporto elettronico [ESM])
• Componenti a microonde (amplificatori a basso rumore [LNA], filtri, accoppiatori, ecc.)
