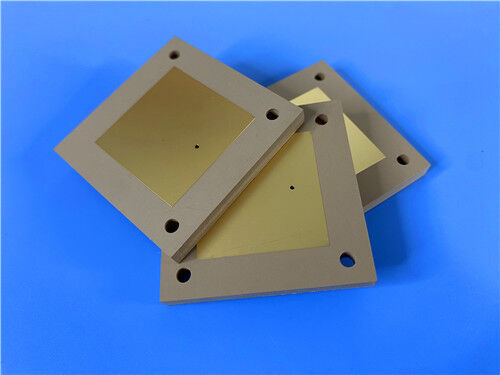

Questo PCB rigido a 2 strati Rogers TMM3 è un circuito a microonde termoassorbente ad alte prestazioni progettato per un funzionamento RF/microonde stabile e affidabile.Fabbricato con un substrato composito polimerico termoset ceramico Rogers TMM3 autentico, la scheda presenta uno spessore completo di 2,54 mm e un peso esterno di rame di 1 oz (1,4 mil).Adotta la finitura superficiale EPIG senza nichel per fornire una conducibilità superiore e prestazioni di trasmissione del segnale puro, accoppiato con una copertura uniforme di 20 μm per una connettività di circuito coerente, costruito con una struttura non cieca e una grande dimensione minima del foro di 2,5 mm,il PCB si presenta in una configurazione completa di maschera non a seta e non a saldatura su entrambi i lati.
Specifica dei PCB
| Articolo della specifica |
Dettagli |
| Materiale di base |
Rogers TMM3 composto in ceramica termoresistente per microonde |
| Numero di strati |
2 strati (PCB rigidi) |
| Spessore della tavola finita |
2.54 mm |
| Dimensioni della scheda |
48.6 mm x 50,04 mm (1 PCS) |
| Peso del rame finito |
1 oz (1,4 ml) di strati esterni |
| Via spessore del rivestimento |
20 μm |
| Dimensione minima del foro |
2.5 mm |
| Via cieca |
Nessuna |
| Finitura superficiale |
EPIG (senza nichel) |
| Fabbricazione a partire da fibre sintetiche |
Non c'è tela da seta in alto e in basso |
| Maschera di saldatura |
Nessuna maschera di saldatura superiore e inferiore |
| Standard di produzione |
Classe IPC-2 |
| Processo di prova |
Prova elettrica al 100% prima della spedizione |
Questa struttura rigida a due strati di PCB di livello industriale offre una stabilità meccanica uniforme e prestazioni elettriche costanti per il funzionamento a microonde ad alta frequenza.La configurazione simmetrica dello strato elimina i rischi di squilibrio strutturale e supporta, fabbricazione affidabile per applicazioni di circuiti RF standard.
Struttura dell'accumulo di PCB:
| Strato di accumulo |
Dettagli delle specifiche |
| Strato di rame 1 |
foglio di rame conduttivo di 35 μm |
| TMM3 Substrato Core |
100 mil (2.54 mm) nucleo composito polimerico termoassorbente in ceramica |
| Strato di rame 2 |
foglio di rame conduttivo di 35 μm |
Statistica dei PCB
| Articolo statistico |
Quantità |
| Componenti totali |
1 |
| Total Pads |
1 |
| Acciai per il buco |
1 |
| Pad SMT superiori |
1 |
| Pad SMT di fondo |
0 |
| Vias Quantità |
1 |
| Quantità delle reti |
2 |

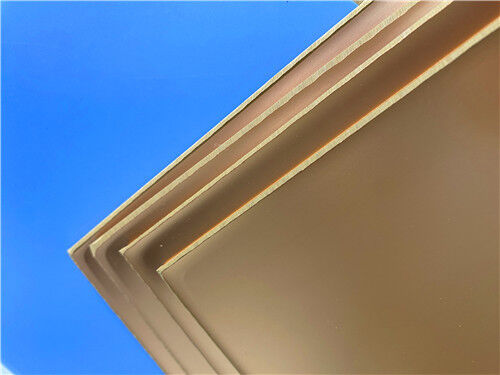

Rogers TMM3 Materiale Introduzione
Rogers TMM3 è un laminato composito polimerico termoset ceramico ad alte prestazioni appartenente alla serie di materiali a microonde termoset TMM.È progettato per circuiti a microonde ad alta affidabilità e a microondate., integrando i principali vantaggi dei substrati ceramici rigidi e dei laminati convenzionali in PTFE a microonde senza richiedere tecniche di fabbricazione complesse e specializzate.
Formulato con sistemi di resine termo-resistenti di prim'ordine, TMM3 mantiene una rigidità strutturale stabile a temperature elevate ed evita deformazioni da ammorbidimento.Questa stabilità termica intrinseca consente procedure affidabili di legame del filo con zero rischi di sollevamento del tampone o di delaminazione del substrato durante i processi di imballaggio elettronicoIl materiale supporta i flussi di lavoro standard di fabbricazione dei PCB e non richiede alcun pretrattamento con natriuro di naftanato prima del rivestimento elettroless.migliorare notevolmente l'efficienza della fabbricazione e la compatibilità dei processi.
Proprietà elettriche e termiche superiori
| Immobili |
TMM3 |
Direzione |
Unità |
Condizione |
Metodo di prova |
| Costante dielettrica,ε Processo |
3.27±0.032 |
Z |
|
10 GHz |
IPC-TM-650 2.5.5.5 |
| Costante dielettrica |
3.45 |
- |
- |
da 8 GHz a 40 GHz |
Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione (processo) |
0.002 |
Z |
- |
10 GHz |
IPC-TM-650 2.5.5.5 |
| Coefficiente termico della costante dielettrica |
+37 |
- |
ppm/°K |
-55°C-125°C |
IPC-TM-650 2.5.5.5 |
| Resistenza all'isolamento |
> 2000 |
- |
Oh, mio Dio. |
C/96/60/95 della Commissione |
ASTM D257 |
| Resistenza al volume |
2 x 109 |
- |
Mohm.cm |
- |
ASTM D257 |
| Resistenza superficiale |
> 9x 10^9 |
- |
Oh, mio Dio. |
- |
ASTM D257 |
| Forza elettrica (forza dielettrica) |
441 |
Z |
V/mil |
- |
Metodo IPC-TM-650 2.5.6.2 |
| Proprietà termiche |
| Decomposizione a temperatura ((Td) |
425 |
425 |
° CTGA |
- |
ASTM D3850 |
| Coefficiente di espansione termica - x |
15 |
X |
ppm/K |
0 a 140 °C |
ASTM E 831 IPC-TM-650, 2.4.41 |
| Coefficiente di espansione termica - Y |
15 |
Y |
ppm/K |
0 a 140 °C |
ASTM E 831 IPC-TM-650, 2.4.41 |
| Coefficiente di espansione termica - Z |
23 |
Z |
ppm/K |
0 a 140 °C |
ASTM E 831 IPC-TM-650, 2.4.41 |
| Conduttività termica |
0.7 |
Z |
W/m/K |
80 °C |
ASTM C518 |
| Proprietà meccaniche |
| Forza di buccia del rame dopo lo stress termico |
5.7 (1.0) |
X,Y |
Lb/pollice (N/mm) |
dopo saldatura galleggiante 1 oz. EDC |
Metodo IPC-TM-650 2.4.8 |
| Forza flessibile (MD/CMD) |
16.53 |
X,Y |
kpsi |
A |
ASTM D790 |
| Modulo flessibile (MD/CMD) |
1.72 |
X,Y |
Msi |
A |
ASTM D790 |
| Proprietà fisiche |
| Assorbimento dell'umidità (2X2) |
1.27 mm (0,050") |
0.06 |
- |
% |
D/24/23 |
ASTM D570 |
| 3.18 mm (0,125") |
0.12 |
| Gravità specifica |
1.78 |
- |
- |
A |
ASTM D792 |
| Capacità termica specifica |
0.87 |
- |
J/g/K |
A |
Calcolato |
| Processo senza piombo compatibile |
- Sì. |
- |
- |
- |
- |
TMM3 MaterialeBenefici e vantaggi
Superare lo standardFR4e dei substrati convenzionali a microonde, il PCB Rogers TMM3 presenta un'eccezionale robustezza meccanica e una capacità di adattamento alla fabbricazione completa, ideale per un funzionamento RF ad alta frequenza stabile a lungo termine.
Eccellente stabilità meccanica: la composizione materiale unica resiste efficacemente al flusso di freddo e al flusso di scorrere sotto stress di funzionamento continuo
Tolleranza chimica superiore: forte resistenza alle sostanze chimiche e agli etchanti di processo PCB standard, riducendo al minimo i danni al substrato e migliorando il rendimento di produzione
Flusso di lavoro di metallizzazione semplificato: elimina il pretrattamento del naftanato di sodio per il rivestimento elettroless, semplificando le procedure di produzione
Alta affidabilità del ciclo termico: le proprietà di espansione termica abbinate al rame impediscono la frattura strutturale e il fallimento del PTH durante i cambiamenti di temperatura
Controllo della qualità rigoroso: controllo elettrico completo al 100% dopo la produzione elimina i difetti funzionali per una qualità dei lotti coerente
Applicazioni tipiche
Con perdite di segnale ultra basse, eccellente stabilità dielettrica e affidabile durata meccanica, i PCB a microonde TMM3 sono ampiamente utilizzati in sistemi industriali RF e a microonde ad alta precisione:
- Macchine per la prova di chip di precisione e apparecchiature di prova industriali
- Dispositivi per l'imballaggio o la riparazione di apparecchi per l'imballaggio
- Filtri RF, accoppiatori di segnale e componenti di divisione di potenza
- Sistemi di antenne GPS (Global Positioning System)
- Antenne a patch ad alta stabilità
- Amplificatori e combinatori di potenza a RF
- Circuiti generali ad alta frequenza RF e a microonde
- Sistemi di comunicazione satellitare commerciali e industriali
Garanzia di qualità e servizio
Tutti i PCB ad alta frequenza Rogers TMM3 sono fabbricati in stretta conformità con gli standard di qualità industriale IPC-Class-2.queste schede di circuito forniscono precisione dimensionale precisa e costanza elettrica stabile per circuiti professionali ad alta frequenzaOgni PCB finito subisce una verifica completa delle prestazioni elettriche prima della spedizione per garantire zero difetti funzionali.,queste affidabili soluzioni per PCB a microonde TMM3 servono la produzione industriale e gli scenari di ricerca e sviluppo di fascia alta in tutto il mondo.
