Circuito stampato a più strati 8-Layer PCBs costruito su Tg175℃ FR-4 con l'oro di immersione

Multilayer Printed Circuit Board 8-Layer PCBs Built On Tg175℃ FR-4 With Immersion Gold
Multilayer Printed Circuit Board 8-Layer PCBs Built On Tg175℃ FR-4 With Immersion Gold Multilayer Printed Circuit Board 8-Layer PCBs Built On Tg175℃ FR-4 With Immersion Gold Multilayer Printed Circuit Board 8-Layer PCBs Built On Tg175℃ FR-4 With Immersion Gold Multilayer Printed Circuit Board 8-Layer PCBs Built On Tg175℃ FR-4 With Immersion Gold Multilayer Printed Circuit Board 8-Layer PCBs Built On Tg175℃ FR-4 With Immersion Gold Multilayer Printed Circuit Board 8-Layer PCBs Built On Tg175℃ FR-4 With Immersion Gold

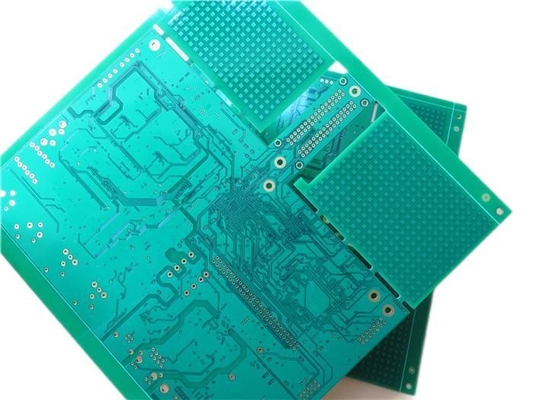

Grande immagine :  Circuito stampato a più strati 8-Layer PCBs costruito su Tg175℃ FR-4 con l'oro di immersione

Dettagli:
Luogo di origine: La Cina
Marca: Bicheng
Certificazione: UL, ISO9001, IATF16949
Numero di modello: BIC-458.V1.0
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1pcs
Prezzo: USD9.99-99.99
Imballaggi particolari: Vuoto bags+Cartons
Tempi di consegna: 8-9 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: 5000pcs al mese
Descrizione di prodotto dettagliata
Materiale di base: FR-4 Conteggio di strato: 8 strati
Spessore del PWB: 1,6 millimetro +/--0,16 Dimensione del PWB: 215 x 212mm=1PCS
Maschera della lega per saldatura: Verde Silkscreen: Bianco
Peso di rame: Innner 1oz, 0.5oz esterno Finitura superficia: Oro di immersione
Evidenziare:

Bordo rapido del PWB di giro FR4

,

Bordo del PWB dell'oro Fr4 di immersione

,

PWB rapido di giro FR4



Circuito stampato a più strati 8-Layer PCBs costruito su Tg175℃ FR-4 con l'oro di immersione

(I bordi dei circuiti stampati sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)



1,1 descrizione generale

Ciò è un tipo di circuito stampato di 8 strati sviluppato sul substrato di FR-4 Tg175℃ per l'applicazione della radio satellite. È spesso 1,6 millimetri con il silkscreen bianco (Taiyo) sulla maschera verde della lega per saldatura (Taiyo) e l'oro di immersione sui cuscinetti. Il materiale di base proviene da Taiwan ITEQ che fornisce 1 sul PWB per pannello. Sono fabbricati per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 25 pannelli sono imballati per la spedizione.



1,2 caratteristiche e benefici

1. Gli alti materiali di Tg sono RoHS compiacente ed adatto ad alti bisogni termici dell'affidabilità;

2. L'oro di Immersin ha l'alto solderability, non la sollecitazione dei circuiti e meno contaminazione della superficie del PWB;

3. Consegna in tempo. Tasso di su tempo consegna più superiore di 98%;

4. capacità dell'uscita 30000㎡ al mese;

5. Più di 18 anni di esperienza;

6. Le capacità potenti del PWB sostengono vostri ricerca e sviluppo, vendite ed introduzione sul mercato;

7. Qualsiasi strato HDI PCBs;

8. Approvazioni internazionali;



Circuito stampato a più strati 8-Layer PCBs costruito su Tg175℃ FR-4 con l'oro di immersione 0



1,3 specifiche del PWB

DIMENSIONE DEL PWB 215 x 212mm=1PCS
TIPO DEL BORDO PWB a più strati
Numero degli strati 8 strati
Componenti di superficie del supporto
Attraverso le componenti del foro
ACCATASTAMENTO DI STRATO rame ------- strato SUPERIORE di 18um (0.5oz) +plate
Prepreg 7628 (43%) 0.195mm
rame ------- 35um (1oz) MidLayer 1
FR-4 0.2mm
rame ------- 35um (1oz) MidLayer 2
Prepreg 7628 (43%) 0.195mm
rame ------- 35um (1oz) MidLayer 3
FR-4 0.2mm
rame ------- 35um (1oz) MidLayer 4
Prepreg 7628 (43%) 0.195mm
rame ------- 35um (1oz) MidLayer 5
FR-4 0.2mm
rame ------- 35um (1oz) MidLayer 6
Prepreg 7628 (43%) 0.195mm
rame ------- strato di 18um (0.5oz) +plate BOT
TECNOLOGIA
Traccia e spazio minimi: 4mil/4mil
Fori minimi/massimi: 0.3/3.2mm
Numero dei fori differenti: 18
Numero dei luoghi di perforazione: 11584
Numero delle scanalature macinate: 2
Numero dei ritagli interni: 0
Controllo di impedenza: no
Numero del dito dell'oro: 0
MATERIALE DEL BORDO
In vetro epossidico: FR-4 TG170℃, er<5>
Esterno finale della stagnola: 1oz
Stagnola finale interna: 1oz
Altezza finale del PWB: 1.6mm ±0.16
PLACCAGGIO E RICOPRIRE
Finitura superficia Oro di immersione (32,1%) 0.05µm più del nichel di 3µm
Saldi la maschera per applicarsi a: ALTO e basso, minimo 12micron
Colore della maschera della lega per saldatura: Verde, PSR-2000 KX700G, Taiyo Supplied.
Tipo della maschera della lega per saldatura: LPSM
CONTOUR/CUTTING Percorso, fori del bollo.
MARCATURA
Lato della leggenda componente ALTO e basso.
Colore della leggenda componente Bianco, S-380W, Taiyo Supplied.
Produttore Name o logo: Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged
VIA foro metallizzato (PTH), dimensione minima 0.3mm.
VALUTAZIONE DI FLAMIBILITY Approvazione minuto dell'UL 94-V0.
TOLLERANZA DI DIMENSIONE
Dimensione del profilo: 0,0059"
Placcatura del bordo: 0,0029"
Tolleranza del trapano: 0,002"
PROVA Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO Universalmente, globalmente.



1,4 applicazioni

Riempitivo della gamma di WiFi

Sistema del CCTV

Telecomunicazione via satellite

velocità 5G

Router WiFi 4G

Invertitore del pannello solare

Sistemi di tracciamento di GPS

Unità di elaborazione incastonata

Programmi dello SpA

Sistemi di telefono



1,5 temperatura di transizione vetrosa (Tg)

Le proprietà termiche del sistema della resina sono caratterizzate dalla temperatura di transizione vetrosa (Tg), che è espressa sempre in °C. La proprietà più comunemente usata è l'espansione termica. Nel misurare l'espansione contro la temperatura, possiamo ottenere una curva secondo le indicazioni dell'immagine seguente. Il Tg è determinato tramite l'intersezione delle tangenti delle parti piane e ripide della curva di espansione. Sotto la temperatura di transizione vetrosa, l'epossiresina è rigida e vetrosa. Quando la temperatura di transizione vetrosa è oltrepassata, cambia ad uno stato molle e gommoso.



Circuito stampato a più strati 8-Layer PCBs costruito su Tg175℃ FR-4 con l'oro di immersione 1



Per i tipi più comunemente usati di epossiresine (grado FR-4), la temperatura di transizione vetrosa è nella gamma 115-130°C, in modo da quando il bordo è saldato, la temperatura di transizione vetrosa è oltrepassata facilmente. Il bordo si espande nella direzione di Z-asse e sollecita il rame della parete del foro. L'espansione dell'epossiresina è circa 15 - 20 volte maggior di quella di rame quando supera il Tg. Ciò implica un determinato rischio di parete che si fendono in fori metallizzati e la più resina intorno alla parete del foro, il maggior rischio. Sotto la temperatura di transizione vetrosa, il rapporto di espansione fra epossidico ed il rame è soltanto tre volte, così qui il rischio di incrinamento è trascurabili.



Il Tg del bordo generale è superiore a 130 gradi centigradi, alto Tg è generalmente maggior di 170 gradi centigradi, Tg medio è circa maggiori di 150 bordi di Celsius degrees.PCB con il ° C del ≥ 170 di Tg solitamente sono chiamati alto Tg PCBs.



1,6 processo di fabbricazione del PWB di PTH a più strati (via riempito)

(1). Tosatura del materiale

(2). Film asciutto di strato interno

(3). Incisione interna di strato

(4). AOI 1

(5). Ossidazione nera

(6). Struttura di macinazione del profilo

(7). Perforazione interna di strato

(8). PTH 1

(9). Film asciutto di strato interno

(10). Placcatura 1 del modello

(11). Via riempito

(12). Perforazione esterna di strato

(13). PTH 2

(14). Placcatura 2 del modello

(15). Film asciutto di strato esterno

(16). placcatura elettrolitica della Rame-latta

(17). Pelatura ed incidere

(18). AOI 2

(19). Maschera della lega per saldatura

(20). Serigrafia

(21). Rifinitura di superficie

(22). Prova elettrica

(23). Contorno di Prolie

(24). FQC

(25). Imballaggio

(26). Consegna



Circuito stampato a più strati 8-Layer PCBs costruito su Tg175℃ FR-4 con l'oro di immersione 2
