il doppio automobilistico del circuito stampato di 2.0mm ha parteggiato PWB di CTI 600

2.0mm Automotive Printed Circuit Board Double Sided CTI 600 PCB
2.0mm Automotive Printed Circuit Board Double Sided CTI 600 PCB 2.0mm Automotive Printed Circuit Board Double Sided CTI 600 PCB 2.0mm Automotive Printed Circuit Board Double Sided CTI 600 PCB 2.0mm Automotive Printed Circuit Board Double Sided CTI 600 PCB 2.0mm Automotive Printed Circuit Board Double Sided CTI 600 PCB

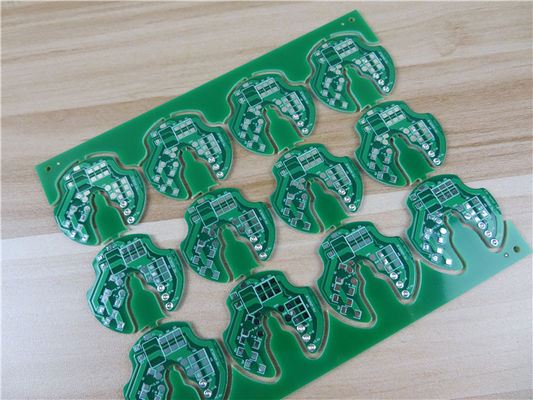

Grande immagine :  il doppio automobilistico del circuito stampato di 2.0mm ha parteggiato PWB di CTI 600

Dettagli:
Luogo di origine: La Cina
Marca: Bicheng
Certificazione: UL, ISO9001, IATF16949
Numero di modello: BIC-499.V1.0
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1pcs
Prezzo: USD9.99-99.99
Imballaggi particolari: Vuoto bags+Cartons
Tempi di consegna: 8-9 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: 5000pcs al mese
Descrizione di prodotto dettagliata
Materiale di base: FR-4 incluso Tg135℃, Tg150℃, l'alto Tg 170℃, alto CTI>600V ecc. Conteggio di strato: 2 strati
Spessore del PWB: 2.0mm Dimensione del PWB: Prova volante: 900*600mm, prova 460*380mm, nessuna prova 1100*600mm del dispositivo
Maschera della lega per saldatura: Verde Peso di rame: 35µm--420µm (1oz-12oz)
Finitura superficia: HASL, HASL SE, ENIG, latta dell'IMM, IMM AG, OSP, dito dell'oro
Evidenziare:

circuito stampato automobilistico di 2.0mm

,

Circuito stampato automobilistico di CTI

,

PWB DI CTI 600



Alto PWB di CTI 600V sviluppato su 2.0mm FR-4 con HASL ed i fori svasati

(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)



Introduzione generale

Ciò è un tipo di singolo circuito parteggiato sviluppato sul substrato FR-4 con CTI 600V. È un PWB spesso 2.0mm con le piste semplici, la maschera verde della lega per saldatura ed il silkscreen bianco. La finitura superficia sui cuscinetti è aria calda che livella, tipo senza piombo. Ci sono 3 fori svasati stati allineati su una pista. Il pannello contiene 12 diversi bordi.



Specifiche del PWB

Oggetto Descrizione Valore
1. Laminato Tipo materiale FR-4 CTI 600V
Tg 135
Fornitore KB
Spessore 1.9-2.0mm
spessore 2.Plating Parete del foro /
Rame esterno 41.09µm
Rame interno /
maschera 3.Solder Tipo materiale TAIYO/PSR-2000GT600D
Colore Verde
Rigidità (prova della matita) 5H
S/M Thickness 20.11µm
Posizione Entrambi i lati
4. Segno componente Tipo materiale IJR-4000 MW300
Colore Bianco
Posizione C/S
6. Identificazione Segno dell'UL
Codice della data 2121
Mark Location Lato della lega per saldatura
7. Finitura superficia Metodo HASL senza piombo
Tin Thickness 6.57µm
8. Normativeness RoHS APPROVAZIONE
PORTATA APPROVAZIONE
anello 9.Annular Linea larghezza minima (mil) 4.8mil
Min. Spacing (mil) 5.2mil
12. Funzione Prova elettrica PASSAGGIO di 100%
13. Aspetto Livello della classe di IPC Classe 2 di IPC-A-600J &6012D
Ispezione visiva Classe 2 di IPC-A-600J &6012D
Filo di ordito e torsione 0,21%
14. Prova di affidabilità Prova del nastro Nessuna sbucciatura
Prova solvente Nessuna sbucciatura
Prova di Solderability 265 ±5℃
Prova di stress termico 288 ±5℃
Prova ionica di contaminazione 0.56µg/c㎡



Applicazioni

PDP, LCD, TV

Frigorifero

Fornitore di potere

Lavatrice



Che cosa è indice di inseguimento comparativo (CTI)?

Qui CTI è un oggetto di qualità che si riferisce al laminato placcato di rame che è ampiamente usato in apparecchio elettrico domestico o altro (110V, 220V) apparato elettrico ad alta tensione. È uno stato simulato che il PWB è inquinato nel suo luogo di lavoro, che risultato nella perdita o cortocircuito alla lacuna della pista della superficie del PWB, che è accompagnato dal calore che libera e che si carbonizza.



il doppio automobilistico del circuito stampato di 2.0mm ha parteggiato PWB di CTI 600 0



Il modo dell'esperimento è che le 50 gocce continue di 0,1% soluzioni del cloruro di ammonio sono cadute fra due punti sulla superficie del PWB, di 30 secondi per goccia, girante sul CA ad alta tensione corrente per effettuare la prova. 300V in primo luogo di prova per generare 1A corrente. C'è soluzione del cloruro di ammonio sulla superficie, così dopo correnti è inserito produrrà la resistenza che inoltre mettono in evidenza il calore, quindi la soluzione è evaporata lentamente. la seconda goccia è sopra e lavora a 50 gocce per vedere se il PWB ha perdita oppure no. Una volta che il PWB ha dispersione 0.1A e supera 0,5 secondi, ha giudicato il guasto.



La qualità di CTI del laminato si riferisce al valore esternamente applicato di tensione e senza guasto di 50 gocce. Se suddetto 300V passato, possiamo aumentare la tensione a 400V, 500V o 600V lavorano al valore alto prima di guasto, quello sono i dati del laminite CTI.

Bicheng offre gli alti PWB di CTI (alto CTI 600V FR-4 e materiale di appoggio di alluminio) che sta funzionando in tale ambiente duro di alta tensione, di sporcizia e di umidità.



La norma di IEC 112 ha 3 gradi come segue

Indice di inseguimento comparativo (nei volt) Classe
600 <> Io
400 <> II
175 <> IIIA
100 <> IIIB



Secondo il livello dell'IEC, il più piccolo un substrato del grado di CTI, la migliore resistenza all'inseguimento. FR-4 normale varia 175-225V



Scheda di dati di FR-4 con CTI 600V

Elementi della prova Metodo di prova Condizione di prova Unità Valore tipico
Tg IPC-TM-650 2.4.25D DSC 135
Il TD IPC-TM-650 2.4.24.6 TGA (5% W.L) 310
T288 IPC-TM-650 2.4.24.1 TMA min 2
T260 IPC-TM-650 2.4.24.1 TMA min 15
Stress termico IPC-TM-650 2.4.13.1 288℃, immersione della lega per saldatura s >100
  IPC-TM-650 2.4.24 Prima del Tg ppm/℃ 55
CTE (Z-asse) IPC-TM-650 2.4.24 Dopo il Tg ppm/℃ 308
  IPC-TM-650 2.4.24 50-260℃ % 4,5
Costante dielettrica (1GHz) IPC-TM-650 2.5.5.9 C-24/23/50 - 4,5
Tangente di perdita (1GHZ) IPC-TM-650 2.5.5.9 C-24/23/50 - 0,017
Resistività di volume IPC-TM-650 2.5.17.1 C-96/35/90 MΩ-cm 5.0x108
Resistività di superficie IPC-TM-650 2.5.17.1 C-96/35/90 5.0x107
Resistenza di arco IPC-TM-650 2.5.1 D-48/50+D-0.5/23 s 126
Ripartizione dielettrica IPC-TM-650 2.5.6 D-48/50+D-0.5/23 chilovolt >45
Forza di buccia (1oz) IPC-TM-650 2.4.8 288℃/10s N/mm [lb/in] 1,8 [10,28]
Resistenza alla flessione (LW/CW) IPC-TM-650 2.4.4 Mpa 550/450
Assorbimento di acqua IPC-TM-650 2.6.2.1 D-24/23 % 0,1
Infiammabilità UL94 C-48/23/50 Valutazione V-0
CTI IEC60112 Valutazione SpA 0 (>600V)



Capacità del PWB di Bicheng (FR-4) 2022


Parametro Valore
Conteggi di strato1-32
Materiale del substrato FR-4 incluso Tg135, Tg150, l'alto di Tg 170, alto CTI>600V ecc.
Dimensione massima Prova volante: 900*600mm, prova 460*380mm, nessuna prova 1100*600mm del dispositivo
Tolleranza del profilo del bordo ±0,0059"(0.15mm)
Spessore del PWB 0,0157" - 0,3937" (0.40mm--10.00mm)
Tolleranza di spessore (T≥0.8mm) ±8%
Tolleranza di spessore (t<0.8mm) ±10%
Spessore di strato dell'isolamento 0,00295" - 0,1969" (0.075mm--5.00mm)
Pista minima 0,003" (0.075mm)
Spazio minimo 0,003" (0.075mm)
Spessore di rame esterno 35µm--420µm (1oz-12oz)
Spessore di rame interno 17µm--420µm (0.5oz - 12oz)
Luogo di perforazione (meccanico) 0,0059" - 0,25" (0.15mm--6.35mm)
Foro finito (meccanico) 0,0039" - 0,248" (0.10mm--6.30mm)
DiameterTolerance (meccanico) 0,00295" (0.075mm)
Registrazione (meccanica) 0,00197" (0.05mm)
Allungamento 12:1
Tipo della maschera della lega per saldatura LPI
Min Soldermask Bridge 0,00315" (0.08mm)
Min Soldermask Clearance 0,00197" (0.05mm)
Spina via il diametro 0,0098" - 0,0236" (0.25mm--0.60mm)
Tolleranza di controllo di impedenza ±10%
Finitura superficia HASL, HASL SE, ENIG, latta dell'IMM, IMM AG, OSP, dito dell'oro



il doppio automobilistico del circuito stampato di 2.0mm ha parteggiato PWB di CTI 600 1
